製品概要
機能と利点
- 高精度の初期出力電圧:0.05%以下

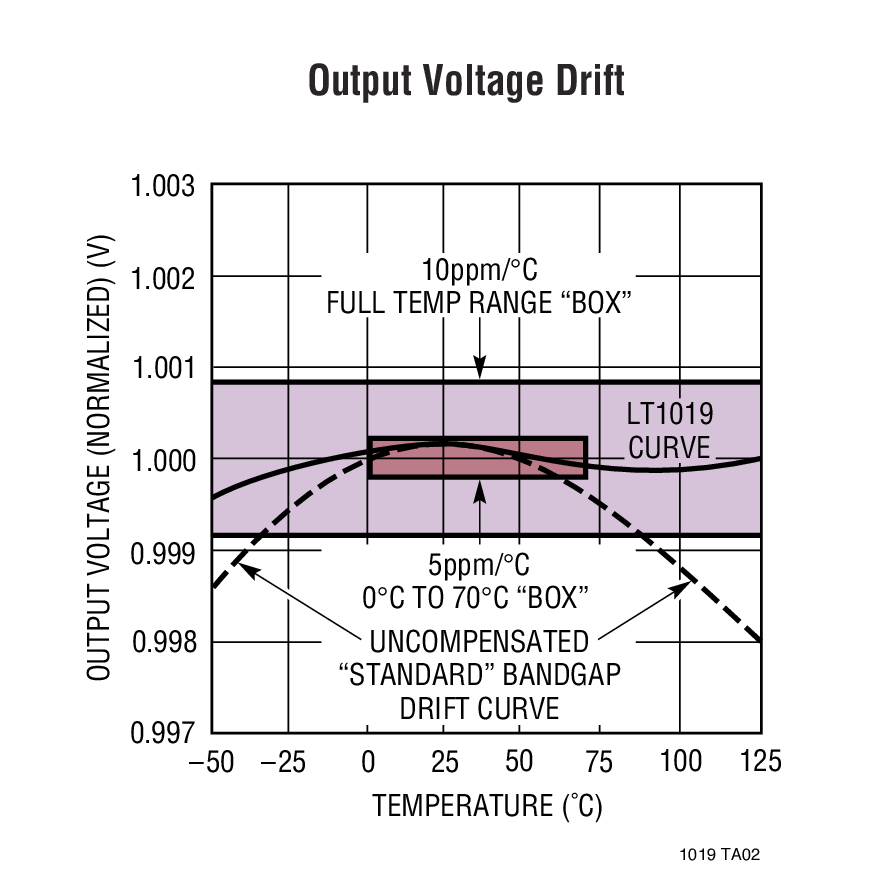

- 超低ドリフト:3ppm/℃(標準)
- シリーズまたはシャント動作
- 曲線補正
- 非常に高いライン除去比:~0.5ppm/V
- 低い出力インピーダンス:~0.02Ω
- 現在のリファレンスのプラグイン置換デバイス
- 出力電圧: 2.5V、4.5V、5V、10V
- 100%のノイズ・テスト
- 温度出力

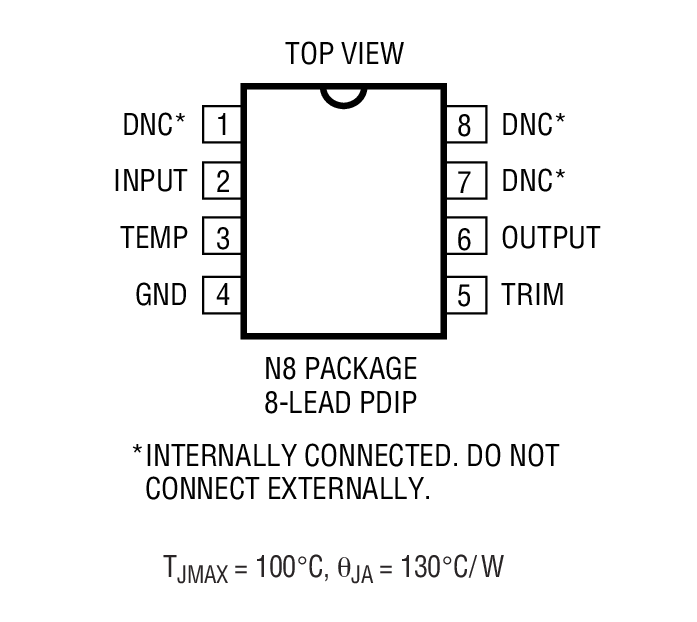

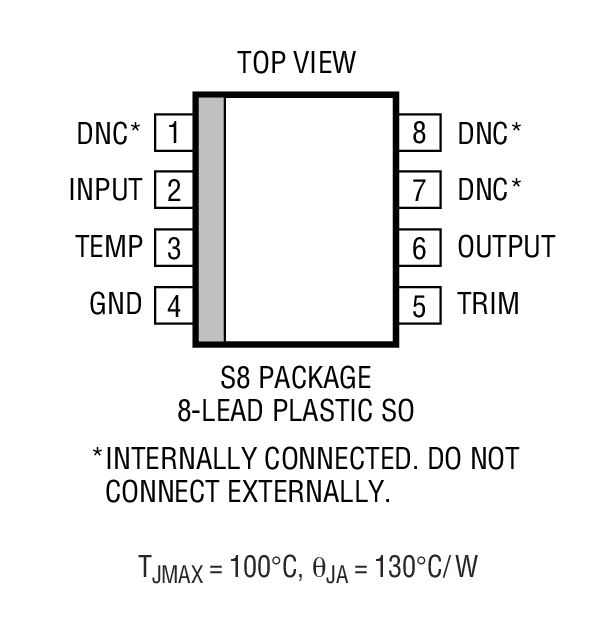

- SO-8でインダストリアル温度範囲
製品概要
LT1019は、薄膜技術と高度な曲線補正技法を使用した第3世代バンドギャップ電圧リファレンスです。リファレンスと出力電圧をウェハー・レベルで調整することにより、TCが非常に低く出力電圧の初期精度が優れたデバイスを高い歩留まりで製造できます。
LT1019は最大10mAの電流をシンクおよびソース可能で、シリーズ・モードまたはシャント・モードのいずれでも使用できます。このため、このリファレンスは外付け部品なしで、正負両方の出力電圧に使用できます。最小入出力電圧は、シリーズ・モードでは1V以下で、低入力電圧時の精度が向上しています。
LT1019には、2.5V、4.5V、5V、10Vの4つの出力電圧バージョンがあり、AD580、AD581、REF-01、REF-02、MC1400、MC1404、LM168など既存のほとんどのバンドギャップ・リファレンスの直接置換デバイスとして使用できます。
アプリケーション
- 負電圧シャント・リファレンス
- A/DおよびD/Aコンバータ
- 高精度レギュレータ
- 定電流源
- VFコンバータ
- ブリッジ励振
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
