DG411

改良品、クワッド、SPSTアナログスイッチ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.7)

PDF

11 2, 2017 ellipse 日本語

DG411-DG413_jp: 改良品、クワッド、SPSTアナログスイッチ Data Sheet (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 1.00M
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 11
1Ku当たりの価格 最低価格：$2.90
特長
新しい特長
  • 業界標準のプラグインアップグレードDG411/DG412/DG413
  • チャネル間のRDS(ON)整合の改善(3Ω max)
  • 全信号範囲でRFLAT(ON)保証(Δ4Ω)
  • チャージインジェクションの改善(10pC max)
  • 全温度範囲でのオフリーク電流の改善：5nA以下(+85℃)
  • ESD耐圧：2000V min (3015.7法)
従来からの特長
  • 低RDS(ON)：35Ω max
  • 単一電源動作：+10V～+30V
  • バイポーラ電源動作：±4.5V～±20V
  • 低消費電力：35µW max
  • レイルトゥレイル信号処理
  • TTL/CMOSロジックコンパチブル
製品概要
show more Icon

マキシムの再設計されたアナログスイッチDG411/DG412/DG413は、スイッチ間の低オン抵抗整合(3Ω max)および全信号範囲で保証のオン抵抗平坦性(Δ4Ω max)を特長としています。これらの低オン抵抗スイッチはいずれの方向でも優れた動作を行います。これらの製品は低チャージインジェクション、低消費電力、および最低2000VのESD耐圧(3015.7法)を保証します。この新設計によって全温度範囲でオフリーク電流が低く抑えられています(+85℃で5nA以下)。

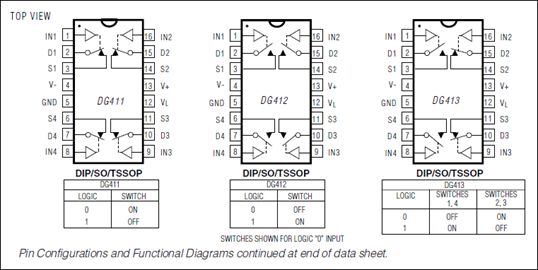

DG411/DG412/DG413はクワッド、単極/単投(SPST)アナログスイッチです。DG411はノーマリクローズ(NC)、およびDG412はノーマリオープン(NO)です。DG413には2個のNCスイッチと2個のNOスイッチがあります。切替時間はtONで150ns以下、tOFFで100ns以下です。これらの製品は単一電源(+10V～+30V)またはバイポーラ電源(±4.5V～±20V)で動作します。マキシムの改良型DG411/DG412/DG413は44Vシリコンゲートプロセスで製造されています。

アプリケーション

  • オーディオ信号ルーティング
  • バッテリ動作のシステム
  • 通信システム
  • ヘッドアップディスプレイ
  • 軍事用無線
  • PBX、PABX
  • サンプル/ホールド回路
  • 試験装置
Show More Arrow image
file データシートを表示 (Rev.7)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 11
1Ku当たりの価格 最低価格：$2.90
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

DG411

資料

5
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • データシート
  • すべて
    TickIcon
  • English
  • 中国語
  • 日本語
resetfilter

絞り込みを解除

データシート

4

PDF Vector

PDF

更新 12/17/2008
English

DG411-DG413: Improved, Quad, SPST Analog Switches Data Sheet (Rev.7)

PDFファイルを開く

redirect
239.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 01/01/1900
中国語

1004: 改进的四路、SPST模拟开关 Data Sheet

PDFファイルを開く

redirect
239.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 11/02/2017
日本語

DG411-DG413_jp: 改良品、クワッド、SPSTアナログスイッチ Data Sheet (Rev.0)

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

PDF Vector

PDF

更新 09/05/2023
English

DG41123: Military Datasheet

PDFファイルを開く

redirect
29.84K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
DG411 Reliability Data redirect icon

22.59K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DG411AK Ceramic Dual-In-Line, Narrow (0.3in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DG411AK/883B Ceramic Dual-In-Line, Narrow (0.3in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DG411CJ+ Plastic Dual-In-Line, Narrow (0.3in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DG411CUE+ 16-TSSOP_4.4-4.4_MM external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DG411CUE+T 16-TSSOP_4.4-4.4_MM external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DG411CY+ Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DG411CY+T Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DG411DJ+ Plastic Dual-In-Line, Narrow (0.3in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DG411DY+ Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DG411DY+T Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DG411MY/PR+ Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
