ADV7630

新規設計に推奨

HDMIスプリッタ1：2、2.25GHz 、4：1入力マルチプレクサ付、XpressView

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 2.25GHz TMDS HDMI 1：2スプリッタ、4：1入力マルチプレクサ付
  • 高分解能・マルチメディア・インターフェース（HDMI）サポート、
    全ての業務用と追加3Dビデオ・フォーマットをサポート、
    CEC 1.4互換
  • TMDSクロック周波数：225MHz、
    全てのHDMI入力ポート上に、XpressView™と呼ぶ高速スイッチング技術の採用
  • ピクセル・ディープ・カラーあたり36 / 30ビットとピクセル・カラーあたり24ビットをサポート、
    内部HDCPキーを備えてHDCP 1.4をサポート、
    詳細はデータシートをご参照ください。
  • 一般事項
    割り込み出力を持つ割り込み制御、
    5VのHDMIケーブル電源をサポートするための5Vレギュレータを内蔵、
    ソフトウェア・ライブラリ、ドライバ、アプリケーションの入手が可能、
    内部EDID RAM、
    128ピン、14mm×14mm TQFP_E_Pパッケージ

AV7630は、4：1入力マルチプレクサを持った、高品質の1：2 HDMI®スプリッタです。この製品は、4つの入力HDMIレシーバとデュアルの伝送機能を、シングルチップ上に組み込んでいます。ADV7630は、ピクセル・ディープ・カラーあたり最大1080pまでと最大1080p60までの表示解像度の、全ての業務用HDMI 3D TVフォーマットをサポートします。HDCP暗号化ビデオの受信もまた、TMDSを備えたHDMIレシーバによって、サポートされます。HDMIビデオは、トランスミッタによって下流のデバイスに伝送されます。HDMI出力は、HDCP暗号エンジンを持つ専用のDDCラインを特長としています。

ADV7630はHDMI・CECコントローラを内蔵しており、ディスカバリと制御（CDC）機能が可能となっています。

ADV7630は、全てのHDMI入力ポート上に、XpressView™と呼ぶ高速スイッチング技術を採用しています。アナログ・デバイセズのハードウェア・ベースのHDCPエンジンを使うことで、ソフトウェアのオーバーヘッドを最小化し、XpressView™技術によって、全てのHDMI入力ポート間でも1秒未満で高速スイッチングが可能となっています。

各HDMI入力ポートは、専用の5V検出とHot Plug™アサート・ピンを備えています。HDMIレシーバはまた、たとえ長くて低品質のケーブルとのインターフェースでの堅牢な動作を確実にするためのイコライザーも内蔵しています。

各HDMIは、専用のホット・プラグ検出と内部のHDCP暗号エンジンを持つDDCラインを備えています。

ADV7630は、EDIDレプリケータと内部EDID RAMを特長としています。トランスミッタ・サイド上のDDC制御によって、シンクからEDIDをリードバックすることが可能です。内部レギュレータを採用しているため、システムからのAC電源が切れた時に、レシーバ側上のEDID機能によってHDMIケーブルから電源を入れることができます。

最新のCMOS製造プロセスで製造されて、ADV7630は14mm×14mm、128リード表面実装、RoHS準拠のTQFP_EPパッケージを採用しており、0℃～70℃の温度範囲にわたって仕様化されています。

アプリケーション

  • ビデオ会議システム
  • HDTV
  • AVR、HTiB
  • サウンドバー
  • ビデオ・スイッチ
  • HDMIスプリッタ
ADV7630
HDMIスプリッタ1：2、2.25GHz 、4：1入力マルチプレクサ付、XpressView

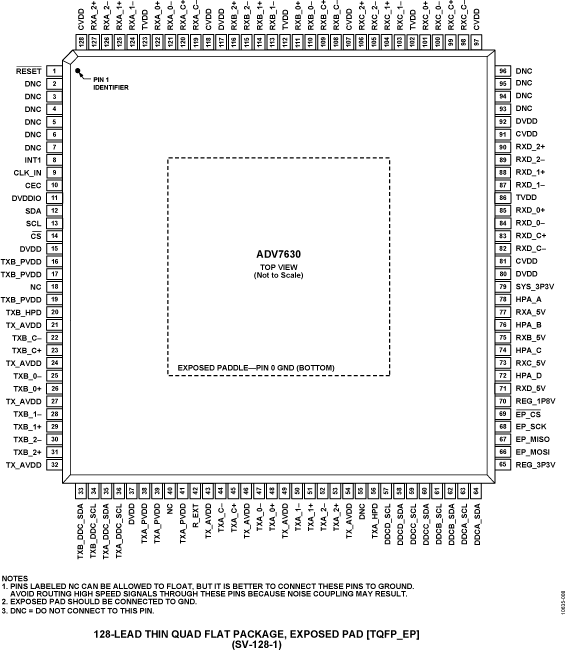

ADV7630 Functional Block Diagram ADV7630 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 2

アプリケーション・ノート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
EVAL-ADV7630

ADV7630 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

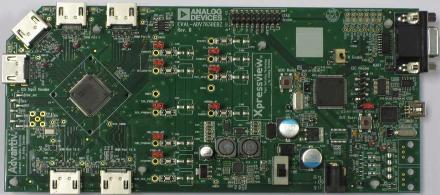

The EVAL-ADV7630EBZ is a board for evaluating the ADV7630. It has four HDMI inputs and two HDMI outputs. The onboard NXP LPC2387 microcontroller contains preloaded software driver that handles repeater functionality. The board has also a USB connector for communication with PC. It allows accessing registers and loading scripts.
EVAL-ADV7630
ADV7630 Evaluation Board
