ADV3000

3:1 HDMI/DVIスイッチ、イコライゼーション機能付き

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 3入力、1出力のHDMI/DVIリンク
  • HDMI 1.3準拠のレシーバが可能
  • 250Mbps~2.25Gbpsのデータ・レートをサポート
  • 25~225MHzピクセル・クロックをサポート
  • 長いHDMIケーブルに対する等化入力
    (2.25Gbpsで20m)
  • バッファなしの双方向入力/出力
  • 柔軟な電源動作(3.3~5V)
  • 出力ディスエーブル機能
    低消費電力
    出力終端が取り外し可能
    アレイの大型化が可能
  • 2個のADV3000でHDMI/DVIデュアル・リンクをサポート
  • 規格互換:HDMIレシーバ、HDCP、DVI
  • シリアル(I2Cスレーブ)およびパラレル制御インターフェース

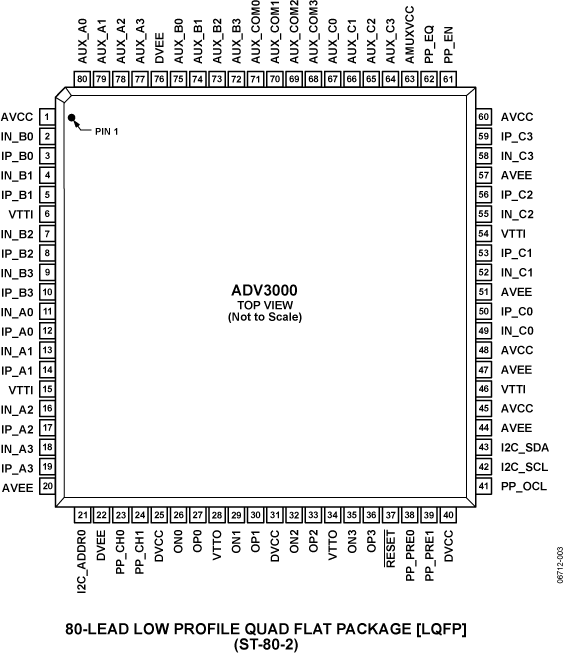

  • 80ピン、14mm×14mmのLQFP、鉛フリー・パッケージ

製品概要
show more Icon

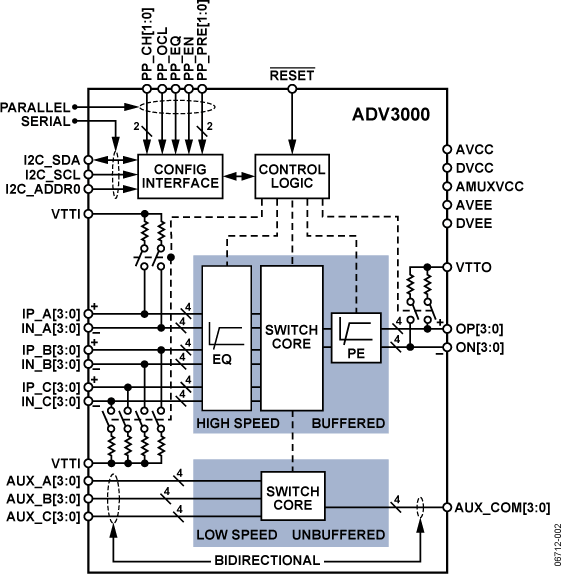

ADV3000は、イコライズされたTMDS®入力とプリエンファシスされたTMDS出力を特長とするHDMI™/DVIスイッチであり、長い配線ケーブルを使用するシステムに最適です。出力をハイ・インピーダンスの状態に設定して消費電力を低減したり、ワイヤOR技術により大型のアレイを構成できます。ADV3000は鉛フリーの80ピンLQFP表面実装パッケージを採用し、-40~+85℃の温度範囲で動作が仕様規定されています。

製品のハイライト

  1. 最大2.25Gbpsのデータレートが可能で、1080ピクセル・ディープ・カラー(12ビット・カラー)のHDMIフォーマット、UXGA(1600×1200)を超えるDVI解像度に対応します。
  2. 入力ケーブル・イコライザにより、長いケーブル(2.25Gbps時に24 AWGケーブルで20メートル以上)を入力に利用できます。
  3. 補助スイッチでDDCバスと2つの追加信号のルーティングを行い、シングルチップのHDMI 1.3受信対応ソリューションになります。

アプリケーション

  • 複数入力ディスプレイ
  • プロジェクタ
  • A/Vレシーバ
  • セットトップ・ボックス
  • アドバンスドTV(HDTV)セット
