ADN4612

新規設計に推奨

デジタル・クロスポイント・スイッチ、11.3 Gbps、12×12

データシート (Rev. C) 製品セレクション・テーブル

製品モデル: 1
1Ku当たりの価格: 最低価格：$35.89

Viewing:

製品情報

ポート当たりDC ～ 11.3 GbpsのNRZデータレート
マルチタイム・コンスタント、調整可能なレシーブ・イコライゼーション
- 25インチのFR408の10.3125 Gbpsでの補正
- 15インチのFR408の11.3 Gbpsでの補正
6タップで調整可能な送信フィードフォワード・イコライゼーション（FFE）
- 15インチのFR408の10.3125 Gbpsでの補正
- 10インチのFR408の11.3 Gbpsでの補正
低消費電力
- 2.5 Vでのチャンネル当たりの消費電力：150 mW（出力イネーブル時）
12×12、フル差動、非ブロッキング・アレイ
ダブル・ランク接続のプログラミング
2ピンで選択可能な接続マップ
レーンごとに信号喪失（LOS）検出
柔軟な出力終端用電源の範囲：1.8 V～3.3 V
詳細については、データシートを参照してください

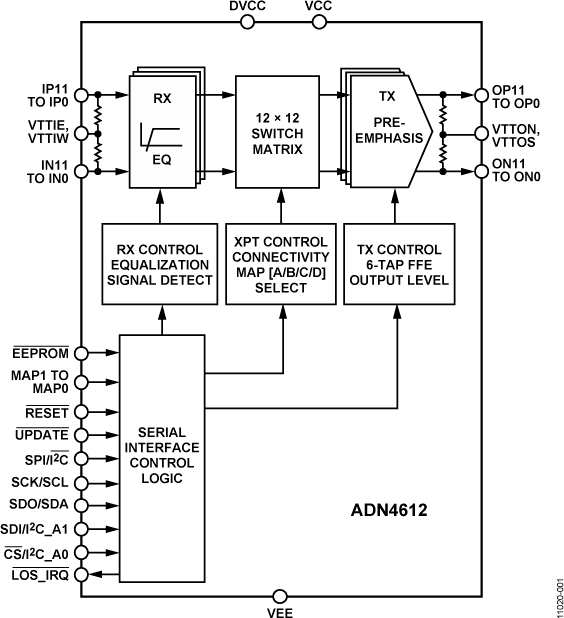

ADN4612は12×12の非同期でプロトコルにとらわれないデジタル・クロスポイント・スイッチで、12の差動PECL-/CML-互換入力と12の差動CML出力を備えています。

ADN4612は、各ポートあたり最大11.3 Gbpsのデータレートを持ったノン・リターン-ゼロ（NRZ）シグナリングに最適化されています。各ポートは、設定可能な入力イコライゼーション、信号喪失（LOS）検出、設定可能な出力振幅、出力プリ・エンファシス／デ・エンファシスを提供します。

ADN4612の非ブロッキング・スイッチ・コアは12×12のクロスバーを採用しており、シリアル制御インターフェースを通して独立にチャンネル・スイッチングをサポートします。ADN4612の遅延は小さく、チャンネル間スキューも非常に小さくなっています。

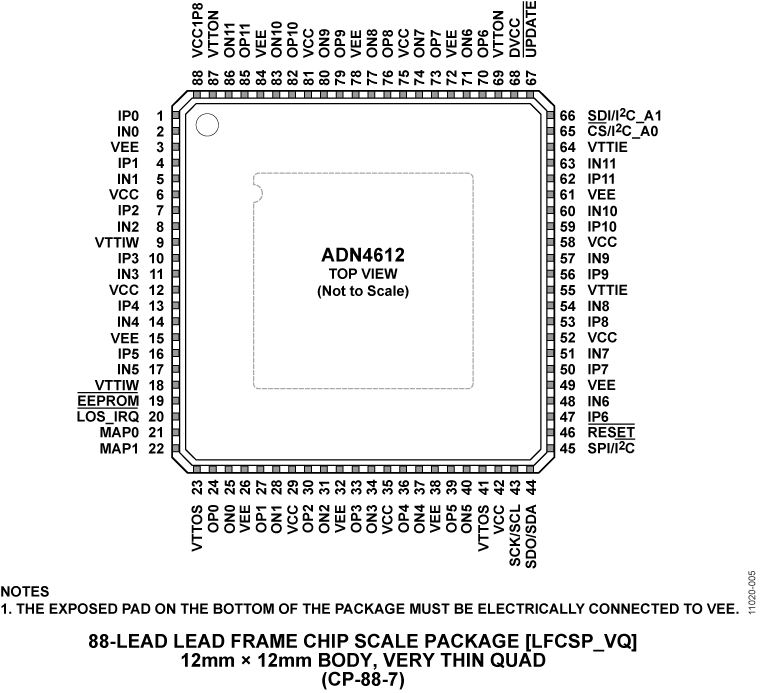

ADN4612は、88ピンLFCSPパッケージを採用し、-40℃ ～ +85℃で動作します。

アプリケーション

光ファイバー・ネットワーク・スイッチング
10ギガビット・イーサネット・オーバー・バック・プレーン：10GBASE-KR 802.3ap
XLAUI/CAUI（802.3ba）
ソネット：OC-192/STM-64x
1X、2X、4X、8X、10Xのファイバー・チャンネル

製品モデル: 1
1Ku当たりの価格: 最低価格：$35.89

ドキュメント

データシート 1

ADN4612: X-Stream™ 11.3 Gbps 12 × 12 Digital Crosspoint Data Sheet (Rev.C) 02/01/2013

ユーザ・ガイド 1

UG-740: Evaluating the ADN4612, 11.3 Gbps, 12 × 12 Digital Crosspoint Switch (Rev.A) 10/09/2015

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
ADN4612ACPZ	88-Lead LFCSP (12mm x 12mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

4 20, 2023 - 23_0018 Conversion of 12x12 LFCSP Package Outline from Punch to Sawn and Transfer of Assembly Site to UTAC Thailand
		PCN23_0018_Form Material_Report Package Outline Drawing Qualification Results Summary Delta Qualification Matrix Detailed Change Description
ADN4612ACPZ	製造中
9 14, 2021 - 20_0257 CANCELLED: Assembly Site Transfer of Select LFCSP Products to UTAC Thailand
		PCN20_0257_Form Material_Report Delta Qualification Matrix Qualification Plan
ADN4612ACPZ	製造中
1 21, 2016 - 16_0007 Package Thickness Change for ADN4612ACPZ
		PCN16_0007_Form Material_Report Package Outline Drawing Detailed Change Description Qualification Results Summary
ADN4612ACPZ	製造中
12 5, 2015 - 15_0281 ADN4612 Change in Data Sheet Limits
		PCN15_0281_Form Material_Report
ADN4612ACPZ	製造中	PCN15_0281_Form Material_Report

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

ADN4612 AMI Model

ツールを開く

SABERモデル 1

AD620 SABER Macro-Model

評価用キット

ADN4612 Evaluation Board

今すぐ購入詳細を表示

機能と利点

Full featured evaluation board for the ADN4612
USB to I²C control interface
On-board power distribution network

製品詳細

The ADN4612 evaluation board user guide describes the setup and general usage of the ADN4612 evaluation board. Included in this document is a quick start guide, hardware configuration instructions, and software installation instructions.

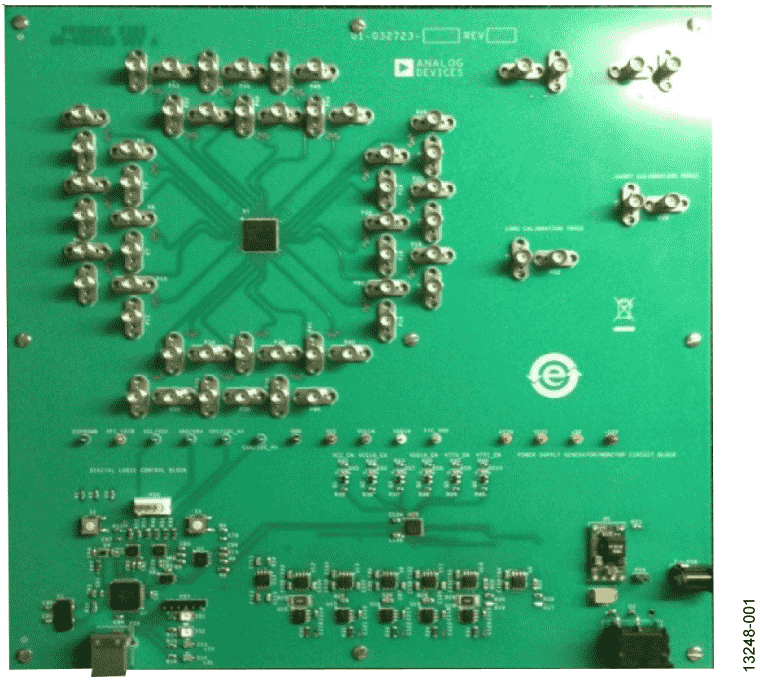

The ADN4612 evaluation board provides access to all 12 differential input ports and 12 differential output ports of the ADN4612 via top launch SMA connectors. Each input and output pair is ac-coupled using a 0.1 μF capacitor.

The evaluation board example is shown fully populated with SMA connectors. The board is shipped with only eight installed SMA connectors. The SMA connectors can be moved to any of the 48 locations on the board by unscrewing and then reattaching the connectors to the desired locations. The customer can purchase an additional 40 SMA connectors from several different sources and attach the connectors for a fully populated board. The Bill of Materials section in this user guide provides the SMA connector part number, which is Molex 73251-1851 or equivalent.

All microstrip (top layer) transmission lines use an RoHs-compliant, Megtron-6 dielectric. The differential transmission line pairs are 10 mil wide with 7.5 mil spacing and are designed to have a differential characteristic impedance of 100 Ω. The stripline (middle layers) transmission lines are RoHs-compliant, FR-4 material.

資料

UG-740: Evaluating the ADN4612, 11.3 Gbps, 12 × 12 Digital Crosspoint Switch (Rev.A)
2015/10/09

ソフトウェア

ADN4612 Evaluation Board Software
10.07 M
