ADN4604

X-STREAM™ 4.25 Gbps、 16 × 16、デジタル・クロスポイント・スイッチ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.A)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$38.07
特長
  • ポートあたりDC～4.25 GbpsのNRZデータ・レート
  • プログラマブルな受信等化
  • プログラマブルな送信プリエンファシス／ディエンファシス
  • 低消費電力: 3.3 Vでチャンネルあたり130 mW (出力イネーブル時)
  • 16 × 16、フル差動の非ブロッキング・アレイ
  • 低ジッタ: 20 ps (typ)
  • 柔軟なI/O電源範囲
  • DCまたはAC結合の差動CML入力
  • プログラマブルなCML出力レベル
  • ルーティングを容易にするためレーンごとに入力P/N対を反転
  • 50 ΩのI/O終端を内蔵
  • スクランブルまたは未コーディングのNRZデータ8b/10bをサポート
詳細については、データシートを参照してください。

製品概要
show more Icon

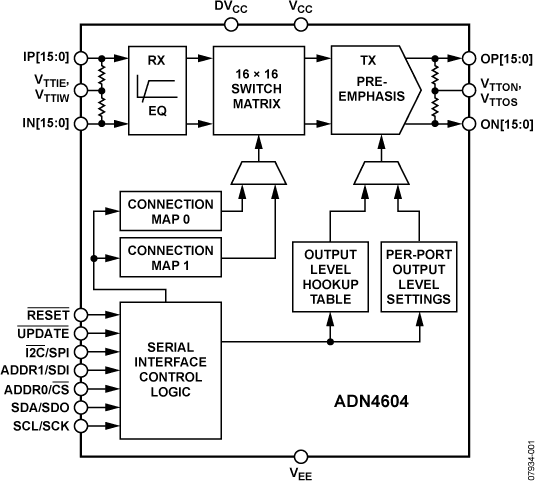

ADN4604は、16個の差動PECL-/CML互換入力と16個の差動CML出力を持つプロトコル非依存の16 × 16非同期デジタル・クロスポイント・スイッチです。
ADN4604は、ポートあたり最大4.25 Gbpsのデータ・レートを持ち、NRZ (Nonreturn-To-Zero)シグナリング向けに最適化されています。各ポートは、固定レベルの入力等化、設定可能な出力振幅、出力プリエンファシスを提供します。
ADN4604の非ブロッキング・スイッチ・コアは、16 × 16のクロスバーを内蔵し、シリアル・コントロール・インターフェースを使用して独立なチャンネル・スイッチングをサポートしています。ADN4604のレイテンシは小さく、かつチャンネル間スキューも非常に小さくなっています。
I2C® またはSPIインターフェースを使用して、デバイスを制御し、プリエンファシスや出力ディスエーブルなどのその他の高度な機能を使用することができます。
ADN4604は100ピンTQFPパッケージを採用し、−40°C～+85°Cで動作します。

アプリケーション

  • 光ファイバー・ネットワーク・スイッチング
  • ＯＣ-48（ＦＥＣ）への高速度シリアル・バック・プレーン・ルーティング
  • XAUI: 10GBASE-KX4
  • ギガビット・イーサネット・オーバー・バック・プレーン: 1000BASE-KX
  • 1×、2×、4×のファイバー・チャンネル
  • InfiniBand®
  • デジタル・ビデオ (HDMI、DVI、ディスプレイ・ポート、3G-/HD-/SD-SDI)
  • データ・ストレージ・ネットワーク
