特長
- エラー検出対応SPI
- CRC、無効な読出し／書込みアドレス、SCLKカウント・エラーの検出を内蔵
- バースト・モードとデイジーチェーン・モードをサポート
- 業界標準SPIモード0およびモード3インターフェース互換
- 受動部品を内蔵
- デジタル信号および電源を介した接続
- ブレークビフォアメークのスイッチングを確保することで、スイッチの外部配線によるマルチプレクサ構成が可能
- 25°で1.5Ω（代表値）の抵抗値（±15Vの両電源）
- 25°で0.3Ω（代表値）の抵抗平坦性（±15Vの両電源）
- 25°Cで0.1Ω（代表値）のチャンネル間オン抵抗一致（±15Vの両電源）
- アナログ信号範囲：VSS～VDD
- ±15V、±5V、+12V電源で仕様規定
- 1.8Vロジックとの互換性あり、2.7V ≤ VL ≤ 3.3V（1.8VデバイスへのSPIリードバックを除く）
- 4mm × 5mm、30端子LGA
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADGS1414Dは、8つの独立したSPSTスイッチを内蔵しています。シリアル・ペリフェラル・インターフェース（SPI）でスイッチを制御します。SPIは、巡回冗長検査（CRC）エラーの検出、無効な読出し／書込みアドレスの検出、SCLKカウント・エラーの検出など、強力なエラー検出機能を備えています。複数のADGS1414Dデバイスをデイジーチェーンで構成できます。デイジーチェーン・モードでは、最小限のデジタル・ラインで複数のデバイスを構成できます。ADGS1414Dのデジタル信号および電源を介した接続により、チャンネル密度を高めることができます。受動部品が内蔵されているため、外部受動部品が不要です。機能ブロック図の図1。ADGS1414Dは、大規模なスイッチ・マトリックス・アプリケーションやファンアウト・アプリケーションといった高密度スイッチング・アプリケーションに適しています。各スイッチをオンにすると、両方向に均一に信号が伝達されます。また、各スイッチは電源電圧まで拡張された入力信号範囲を備えています。オフ状態では、電源電圧までの信号レベルがブロックされます。多機能ピンの名称は、該当する機能のみで表示されることがあります。
アプリケーション
- ATE（自動試験装置）
- データ・アクイジション・システム
- サンプル＆ホールド・システム
- オーディオおよびビデオ信号ルーティング
- 通信システム
- リレーからの置き換え
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
デバイス・ドライバ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADGS1414DBCCZ |
30-lead LGA (4 mm x 5 mm x 1.63mm)
|
|
|
| ADGS1414DBCCZ-RL7 |
30-lead LGA (4 mm x 5 mm x 1.63mm)
|
|
- ADGS1414DBCCZ
- ピン／パッケージ図
-
30-lead LGA (4 mm x 5 mm x 1.63mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADGS1414DBCCZ-RL7
- ピン／パッケージ図
-
30-lead LGA (4 mm x 5 mm x 1.63mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
|
新規設計に推奨 |
0.56Ωオン抵抗高密度オクタルSPSTスイッチ |
評価用キット 1
EV-ADGS1414DSDZ
ADGS1414D評価用ボード
製品の詳細

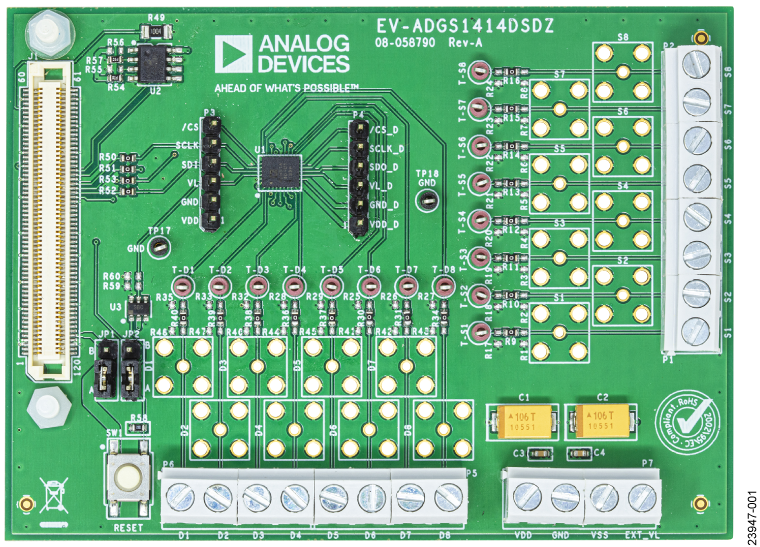

EV-ADGS1414DSDZはADGS1414D用の評価用ボードです。ADGS1414Dは、シリアル・ペリフェラル・インターフェース（SPI）によって制御されるiCMOS®、オクタルSPSTスイッチです。SPIは、巡回冗長検査（CRC）エラーの検出、無効な読出し／書込みアドレスの検出、SCLKカウント・エラーの検出を含む、強力なエラー検出機能を備えています。ADGS1414Dはバースト・モードもサポートしているため、SPIコマンド間の時間が短縮されます。
図1に、EV-ADGS1414DSDZの代表的な評価セットアップを示します。EV-ADGS1414DSDZは、PCにUSBポートを介して接続されたシステム・デモンストレーション・プラットフォーム（SDP）EVAL-SDP-CB1Z（SDP-B）によって制御されます。ADGS1414Dはこの評価用ボードの中央に位置しており、各ソース・ピンとドレイン・ピンに接続するためにワイヤ・スクリュー端子が用意されています。3つのスクリュー端子がデバイスに電力を供給します。4番目の端子は、必要な場合に一定のデジタル・ロジック電源電圧を提供します。または、デジタル・ロジック電源電圧をSDP-Bから供給することもできます。EVAL-SDP-CB1Z（SDP-B）コントローラ・ボードは、アナログ・デバイセズのWebサイトでご注文いただけます。
ADGS1414Dの詳細については、ADGS1414Dのデータシートを参照してください。この評価用ボードを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
必要な装置
- EVAL-SDP-CB1Z（SDP-B）コントローラ・ボード
- DC電圧源
- ±16.5V（両電源）
- 20V（単電源）
- オプションの3.3Vデジタル・ロジック電源
- アナログ信号ソース
- 電圧を計測するための方法（デジタル・マルチメータ（DMM）など）
評価用キット1
ツールおよびシミュレーション 2
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
IBISモデル 1
