製品概要
機能と利点
- オン抵抗: 0.58 Ω(typ)
- 85℃ での最大オン抵抗: 0.82 Ω
- 1.8 V ~ 5.5 Vの単電源動作
- 大きな電流処理能力: 250 mA 連続
- レールtoレールのスイッチング動作
- 高速なスイッチング時間: 20 ns 以下
- 消費電力: 0.1 µW 以下
- 2.1 mm × 2.1 mm のミニ LFCSP
製品概要

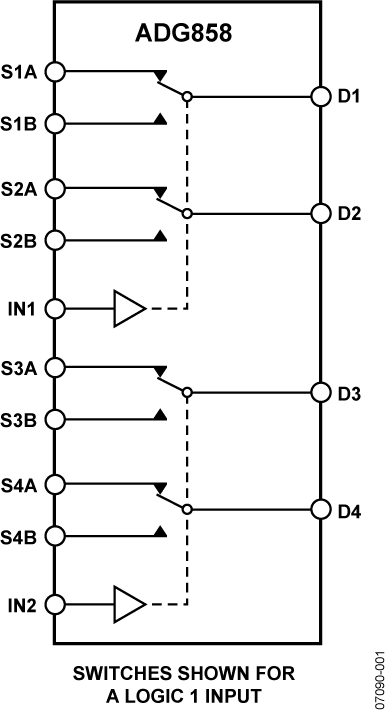

ADG858は、4個のCMOS SPDT(シングル・ポール、ダブル・スロー)スイッチを内蔵する低電圧CMOSデバイスです。このデバイスは、全温度範囲で0.82Ωを下回る極めて低いオン抵抗を提供します。ADG858は、4.2 V ~ 5.5 Vと2.7 V ~3.6 Vの電源動作に対して仕様が規定されています。
各スイッチはオンのとき等しく両方向に導通し、電源までの入力信号範囲を持っています。ADG858は、ブレーク・ビフォア・メーク・スイッチング動作を行います。
ADG858は、2.1 mm × 2.1 mmの16ピン・ミニLFCSPパッケージを採用しています。この小型のパッケージは、ハンドセット、PDA、MP3などのスペース制約の厳しいアプリケーションに最適です。
製品ハイライト- −40°C ~ +85°Cの全温度範囲で0.82 Ω未満
- 1.8 V ~ 5.5 Vの単電源動作
- 1.8 V CMOSロジック互換
- 大きな電流処理能力(チャンネルあたり250 mA 連続電流)
- 低THD + N: 0.06% typ
- 2.1 mm × 2.1 mmの16ピン・ミニLFCSP
- 携帯電話
- PDA
- MP3プレーヤ
- 電源配線
- バッテリ駆動のシステム
- PCMCIAカード
- モデム
- オーディオ信号やビデオ信号のルーティング
- 通信システム
