ADG804

4チャンネル・マルチプレクサ、0.5Ω、1.65~3.6V、CMOS

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.56
機能
  • 0.5Ω(typ)のオン抵抗
  • 125℃で0.8Ω(max)のオン抵抗
  • 1.65~3.6Vで動作
  • 自動車用温度範囲:-40~+125℃
  • 高通電容量:300mA連続
  • レールtoレールのスイッチング動作
  • 高速スイッチング時間(<25ns)
  • 標準消費電力
    (<0.1μW)

製品概要
show more Icon

ADG804は、4つのシングル・チャンネルで構成された低電圧の4チャンネルCMOSマルチプレクサです。全温度範囲で0.8Ω未満の超低オン抵抗が得られます。デジタル入力は2.7~3.6V電源で1.8Vのロジックを処理します。

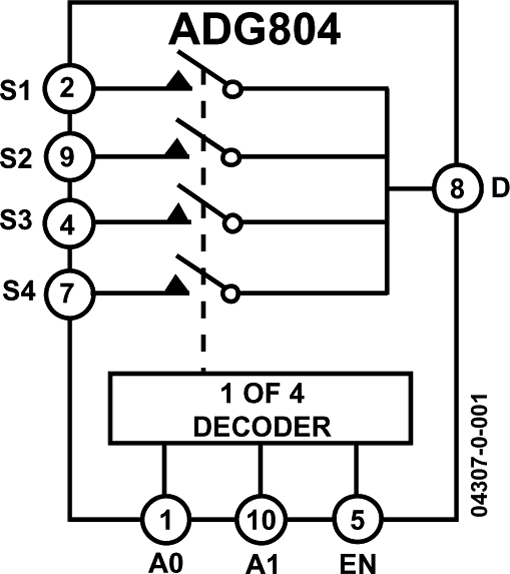

ADG804では、共通の1つの出力Dに対して4つの入力があり、そのうちの1つに入力を切り替えます。どの入力を使用するかは、3ビット・バイナリのアドレス・ライン(A0、A1、EN)で決まります。ENピンのロジック0でデバイスをディスエーブルにします。ADG804には、ブレーク・ビフォア・メークのスイッチングがあります。

ADG804は、3.3V、2.5V、1.8V電源での動作が完全に仕様規定されています。10ピンMSOPパッケージを採用しています。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.56

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADG804YRMZ
  • HTML
  • HTML
ADG804YRMZ-REEL
  • HTML
  • HTML
ADG804YRMZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 22, 2021

- 21_0001

Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

ADG804YRMZ

製造中

ADG804YRMZ-REEL

製造中

ADG804YRMZ-REEL7

製造中

8 19, 2020

- 20_0174

ADG811, ADG812, ADG836, ADG836L, ADG804 Ron specification changes

ADG804YRMZ

製造中

ADG804YRMZ-REEL

製造中

ADG804YRMZ-REEL7

製造中

10 30, 2017

- 15_0176

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

5 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

ADG804YRMZ

製造中

ADG804YRMZ-REEL

製造中

ADG804YRMZ-REEL7

製造中

10 28, 2011

- 11_0072

ADG804 Wafer Fab location Transfer

ADG804YRMZ

製造中

ADG804YRMZ-REEL

製造中

ADG804YRMZ-REEL7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 22, 2021

- 21_0001

arrow down

Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

ADG804YRMZ

製造中

ADG804YRMZ-REEL

製造中

ADG804YRMZ-REEL7

製造中

8 19, 2020

- 20_0174

arrow down

ADG811, ADG812, ADG836, ADG836L, ADG804 Ron specification changes

ADG804YRMZ

製造中

ADG804YRMZ-REEL

製造中

ADG804YRMZ-REEL7

製造中

10 30, 2017

- 15_0176

arrow down

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

5 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

ADG804YRMZ

製造中

ADG804YRMZ-REEL

製造中

ADG804YRMZ-REEL7

製造中

10 28, 2011

- 11_0072

arrow down

ADG804 Wafer Fab location Transfer

ADG804YRMZ

製造中

ADG804YRMZ-REEL

製造中

ADG804YRMZ-REEL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-10MSOP

スイッチおよびマルチプレクサ・ポートフォリオの 10 ピン MSOP デバイスの評価用ボード

zoom

EVAL-10MSOP

スイッチおよびマルチプレクサ・ポートフォリオの 10 ピン MSOP デバイスの評価用ボード

スイッチおよびマルチプレクサ・ポートフォリオの 10 ピン MSOP デバイスの評価用ボード

機能と利点

  • 10 ピン MSOP 評価用ボード
  • クランプによってメイン・デバイスを簡単に変更可能
  • ゴールド・ピン・コネクタによって受動部品の追加が可能
  • 信号入出力用の SMB コネクタ
  • プロトタイピングを可能とするオンボードの追加スペース

製品の詳細

EVAL-10MSOPEBZ 評価用ボードは、別売のスイッチおよびマルチプレクサのポートフォリオの 10 ピン MSOP デバイスを評価します。EVAL-10MSOPEBZ にはクランプが付属しており、ハンダ処理なしで 10 ピン MSOP デバイスを評価用ボードに固定できるため、複数のデバイスでボードを再利用することが可能です。


10 ピン MSOP デバイスは、評価用ボードの中央にクランプまたはハンダで取り付けることができます。デバイスの各ピンには K1 から K10 まで対応するリンクがあり、VDD または GND のいずれかに設定できます。ワイヤ・スクリュー端子は VDD と GND を供給します。ボード上の SMB コネクタによって、追加の外部信号をデバイスに供給できます。また、ボードの上部にはプロトタイピングに利用できるスペースがあります。


テスト対象デバイス(DUT)のすべての仕様は、対応する製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザー・ガイドと併せて参照してください。
