ADG706

製造中

マルチプレクサ、CMOS、低電圧、2.5Ω、16チャンネル

データシート (Rev. B) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 単電源動作：＋1.8～＋5.5V
  • 両電源動作：±2.5V
  • オン抵抗：2.5Ω
  • オン抵抗平坦性：0.5Ω
  • 漏れ電流：100pA
  • スイッチング時間：40ns
  • 16：1マルチプレクサ
  • 28ピンTSSOPパッケージ
  • 低消費電力
  • TTL/CMOS互換入力

ADG706とADG707は、それぞれ16のシングル・チャンネルと8チャンネルの差動チャンネルで構成される低電圧のCMOSアナログ・マルチプレクサです。ADG706は共通の1つの出力Dに対して16の入力（S1～S16）があり、そのうちの1つに入力を切り替えます。どの入力を使用するかは、4ビット・バイナリのアドレス・ライン（A0、A1、A2、A3）によって決定します。ADG707は共通の1組の差動出力に対して8組の差動入力があり、そのうちの1組に入力を切り替えます。どの入力を使用するかは、3ビット・バイナリのアドレス・ライン（A0、A1、A2）によって決定します。2つのデバイスはEN入力を使用して、デバイスをイネーブルまたはディスエーブルにします。ディスエーブルにすると、すべてのチャンネルがオフに切り替わります。

低消費電力で電源電圧範囲が＋1.8～＋5.5VのADG706/ADG707は、バッテリ駆動やポータブルの機器に理想的です。全チャンネルでブレーク・ビフォア・メーク動作を行うことによって、スイッチングの際における一時的な短絡を防止しています。これらの製品は両電源±2.5 Vでも動作するように設計されています。

ADG706/707スイッチは、高速スイッチング、超低オン抵抗、小さなリーク電流を保ちながら低電力動作を可能とする、改良型サブミクロン・プロセスによって設計されています。オン抵抗はわずか数Ω程度で、スイッチ間のマッチングが良好、全信号入力範囲にわたり、非常に平坦な特性を保ちます。ADG706/707は、マルチプレクサとしてもディマルチプレクサとしても良好に動作し、電源電圧に達する入力信号範囲を備えています。

ADG706/ADG707は、小型28ピンTSSOPパッケージで供給されます。

製品ハイライト
  1. 単電源／両電源動作。ADG706とADG707は＋3/＋5V単電源および±2.5V両電源動作で全仕様を完全に規定／保証しています。
  2. 低RON（2.5Ω typ）
  3. 低消費電力（＜0.01 μW）
  4. ブレーク・ビフォア・メークのスイッチング動作保証
  5. 小型28ピンTSSOPパッケージ
アプリケーション
  • データ・アクイジション・システム
  • 通信システム
  • リレー置換部品
  • オーディオ／ビデオ・スイッチング
  • バッテリ駆動システム
ADG706
マルチプレクサ、CMOS、低電圧、2.5Ω、16チャンネル
ADG706-fbl ADG706 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

アプリケーション・ノート 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-28TSSOPEBZ

EVAL-28TSSOPEBZ Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • 28-lead TSSOP evaluation board
  • Clamp allows the main device to be easily changed
  • Gold pin connectors allow the addition of passive components
  • SMB connectors for the input/output of signals
  • Additional space on-board to allow for prototyping

製品詳細

The EVAL-28TSSOPEBZ evaluation board evaluates 28-lead TSSOP devices in the Switches and Multiplexers Portfolio that are purchased separately. A clamp is supplied with the EVAL- 28TSSOPEBZ to secure a 28-lead TSSOP device to the evaluation board without the need for soldering, making the board reusable for multiple devices.

A 28-lead TSSOP device can be clamped or soldered to the center of the evaluation board. Each pin of the device has a corresponding link from K1 to K28 that can be set to either VDD or GND. A wire screw terminal supplies VDD and GND. SMB connectors on the board allow additional external signals to be supplied to the device. In addition, there is space available at the top of the board for prototyping.

Full specifications of the device under test (DUT) are available in the corresponding product data sheet, which should be consulted in conjunction with this user guide when using the evaluation board.

EVAL-28TSSOPEBZ
EVAL-28TSSOPEBZ Evaluation Board

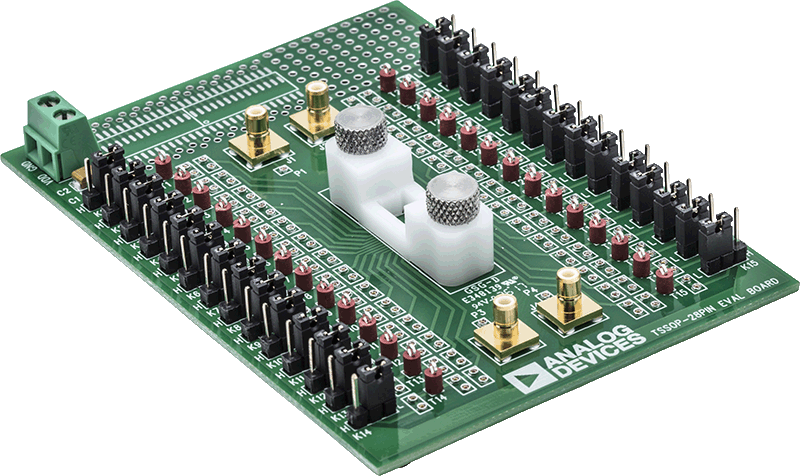

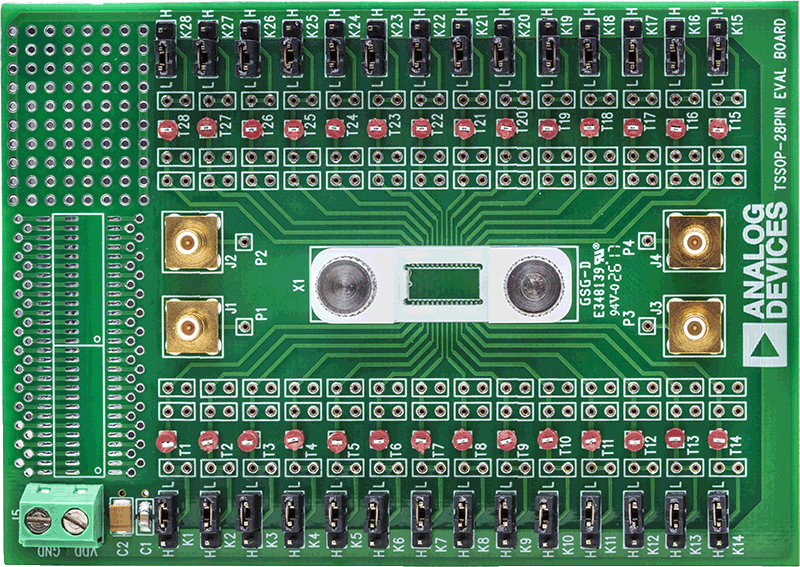

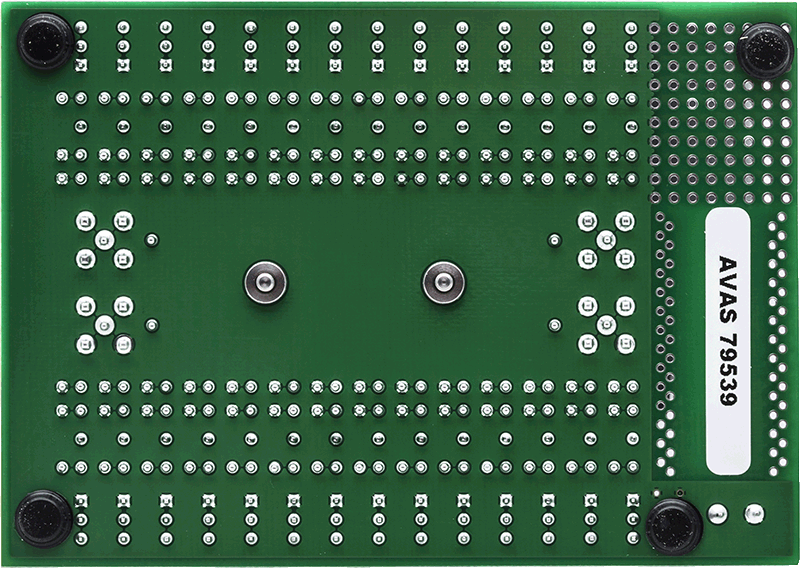

EVAL-28TSSOPEBZ - Angle View EVAL-28TSSOPEBZ - Bottom View EVAL-28TSSOPEBZ - Top View
