ADG621: CMOS, ±5 V/+5 V, 4 Ω Dual SPST Switches Data Sheet (Rev. C)5/15/2017PDF235 K
製品概要
機能と利点
- オン抵抗：5.5Ω（max）
- オン抵抗平坦性：0.9Ω（max）
- 2.7～5.5Vの単電源
- ±2.7～±5.5Vの両電源
- レールtoレール動作
- 8ピンSOT-23および8ピンマイクロSOIC
- 消費電力：＜0.1μW（typ）
- TTL/CMOS互換入力
製品概要
ADG621/ADG622/ADG623は、CMOSモノリシックSPST（単極単投）スイッチです。低消費電力でありながら、高速のスイッチング速度、低オン抵抗、低リーク電流を実現します。

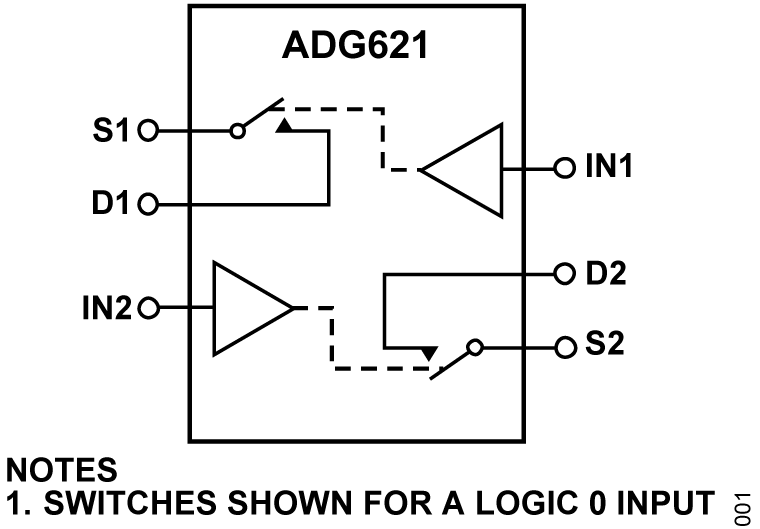

ADG621/ADG622/ADG623は、個別のスイッチを2つ備えています。ADG621とADG622は、両方のスイッチがADG621ではノーマル・オープン（NO）、ADG622ではノーマル・クローズ（NC）である点だけが異なります。ADG623は、スイッチ1がノーマル・オープンでスイッチ2がノーマル・クローズです。ADG623はブレーク・ビフォア・メークのスイッチング動作を実行します。
ADG621/ADG622/ADG623は、オン抵抗は小さく4Ωで、チャンネル間同士では0.25Ω以内でマッチングされています。また、これらのスイッチは低消費電力であるにも関わらず、高速のスイッチング速度を提供します。ADG621/ADG622/ADG623は、10ピンMSOPパッケージを採用しています。
製品のハイライト
- 低オン抵抗：4Ω（typ）
- 両電源動作: ±2.7 V～±5.5 Vまたは単電源動作: 2.7 V～5.5 V
- CMOS構造で低消費
- 10ピンMSOPパッケージを採用
- 自動テスト装置（ATE）
- 電源配線
- 通信関連システム
- データ･アクイジション･システム
- サンプル・アンド・ホールド・システム
- 航空電子機器
- リレーの置き換え
- バッテリ駆動のシステム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

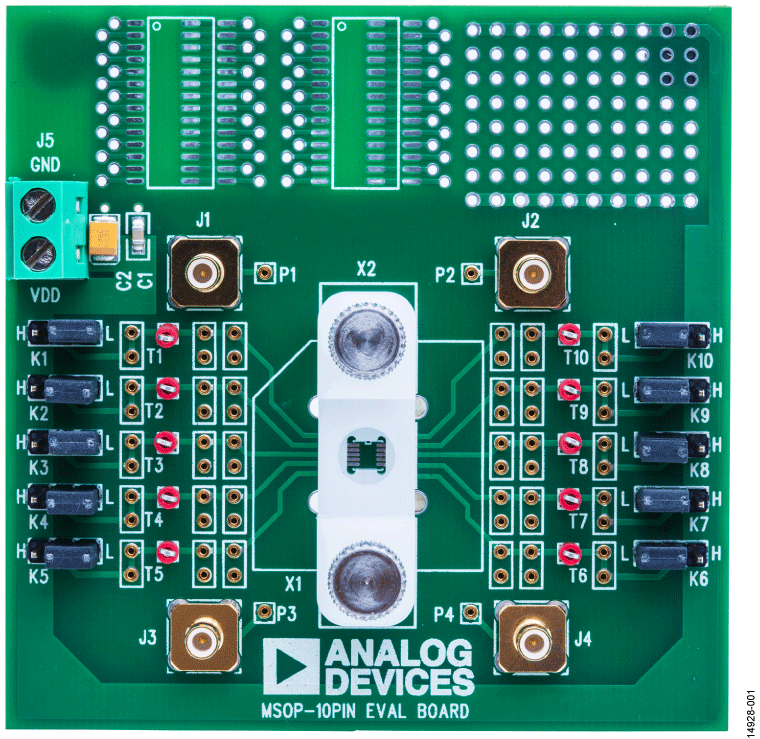

評価キット (1)
参考資料
-
FAQ7/26/2017
-
Switches and Multiplexers Product Selection Guide5/9/2008PDF614 K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
ADG621
SPICE Models
CIR
ADG621 SPICE Macro Model
4.61 K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADG621BRMZ | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| ADG621BRMZ-REEL | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| ウェハ・ファブリケーション・データ |
