特長
- 下は−55 V、上は+55 Vまでの過電圧保護
下は−55 V、上は+55 Vまでの電源オフ時の保護
ソース・ピンにおける過電圧検出
最小2次電源電圧：4.5 V単電源
割り込みフラッグによる故障状態の表示 - 低チャージ・インジェクション（QINJ）：0.8 pC
- 低オン容量：
ADG5249F：14 pF
- すべての状況下で高ラッチアップ耐性
- 無デジタル入力時に既知状態
- アナログ信号範囲：VSS ～ VDD
両電源動作：±5 V ～ ±22 V
単電源動作：8 V ～ 44 V
±15 V、±20 V、+12 V、+36 Vで完全に仕様を規定
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADG5248FとADG5249Fはそれぞれ8:1のアナログ・マルチプレクサとデュアル4:1のアナログ・マルチプレクサです。ADG5248Fは8つの入力の1つを共通の出力にスイッチし、ADG5249Fは4つの差動入力の1つを共通差動出力にスイッチします。各チャンネルはオンの時、両方向に等しく良好に導通し、各スイッチの入力信号範囲は電源電圧まで拡張されています。主要電源電圧はオン抵抗プロファイルを決め、2次電源電圧は過電圧保護が動作する電圧レベルを決めます。
電源が投入されていない時には、スイッチはオフ状態を維持し、スイッチ入力はすべて高インピーダンスになります。通常の動作条件下で、いずれかのSxピンのアナログ入力信号レベルが正の故障電圧（POSFV）又は負の故障電圧（NEGFV）をスレッショールド電圧「VT」以上超えた場合、チャンネルはターン・オフし、そのSxピンは高インピーダンスになります。スイッチをオンにすると、その時ドレイン・ピンは超えた方の2次電源電圧に引っ張られます。電源投入時と電源未投入時の両方で、グラウンド基準で上は+55 Vまで、下は−55 Vまでの入力信号レベルが阻止されます。
これらのスイッチは、極めて小さい容量とチャージ・インジェクションを持つため、低グリッチと高速なセトリングを必要とするデータ・アクイジションとサンプル・アンド・ホールドのアプリケーションに最適なソリューションになります。
このデータシートを通して、A0/F2のような複数機能をもつピンはピン名をフルで呼称する場合とピンの1機能（たとえばA0で、その機能のみ関連する時）で呼称する場合があることに注意してください。
製品のハイライト- ソース・ピンは2次電源電圧以上の電圧に対して下は−55 Vまで、上は+55 Vまで保護されています。
- ソース・ピンは電源未投入時に−55 V ～ +55 Vの電圧に対して保護されています。
- 過電圧検出によりスイッチの動作状態がデジタル出力に表示されます。
- トレンチ・アイソレーションによりラッチアップから保護されます。
- 低チャージ・インジェクションとオン容量になるように最適化されています。
アプリケーション
- アナログ入力／出力モジュール
- プロセス制御／分散制御システム
- データ・アクイジション
- 計測機器
- 航空電子機器
- 自動テスト装置（ATE）
- 通信システム
- リレーの置き換え
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADG5249F
資料
Filters
1つが該当
-
すべて
-
アプリケーション・ノート
-
データシート
-
ユーザ・ガイド
-
技術記事
-
すべて
-
English
-
中国語
-
日本語
データシート
2
アプリケーション・ノート
3
328.29 K
184.23 K
ユーザ・ガイド
1
技術記事
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
Analog Dialogue 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADG5249FBCPZ-RL7 |

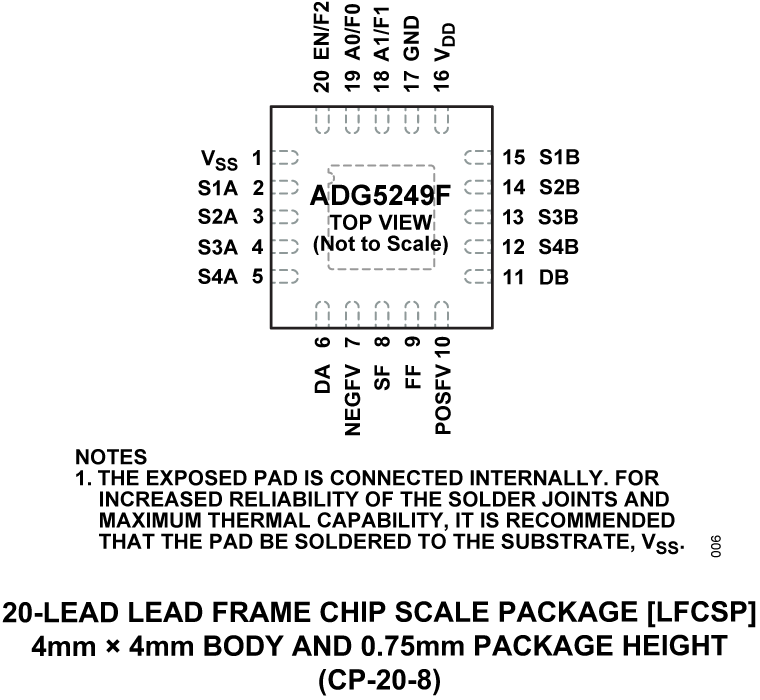

20-Lead LFCSP (4mm x 4mm w/ EP)
|
|
|
| ADG5249FBRUZ |

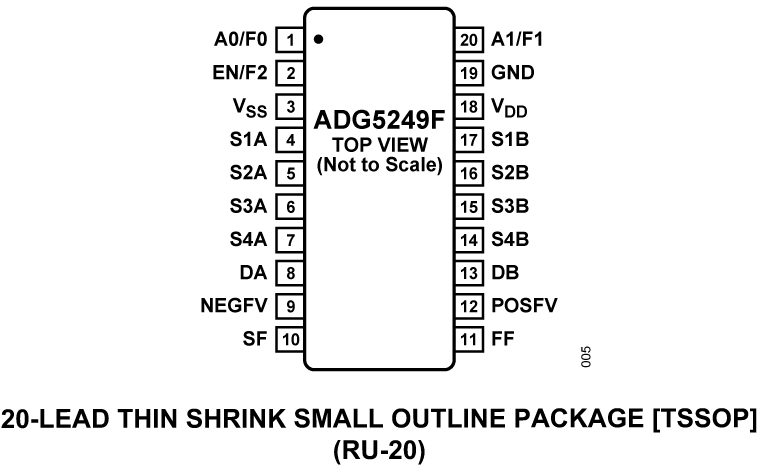

20-Lead TSSOP
|
|
|
| ADG5249FBRUZ-RL7 |
20-Lead TSSOP
|
|
- ADG5249FBCPZ-RL7
- ピン／パッケージ図
-
20-Lead LFCSP (4mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADG5249FBRUZ
- ピン／パッケージ図
-
20-Lead TSSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADG5249FBRUZ-RL7
- ピン／パッケージ図
-
20-Lead TSSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 6, 2023
- 23_0010
ADG5208F, ADG5209F, ADG5243F, ADG5248F, ADG5249F Datasheet Specification Change
ADG5249FBCPZ-RL7
製造中
ADG5249FBRUZ
製造中
ADG5249FBRUZ-RL7
製造中
12 2, 2022
- 22_0051
ADG5208F Family Die Revision
ADG5249FBCPZ-RL7
製造中
ADG5249FBRUZ
製造中
ADG5249FBRUZ-RL7
製造中
4 14, 2021
- 19_0147
CANCELLED: ADG5208F Family Die Revision
ADG5249FBCPZ-RL7
製造中
ADG5249FBRUZ
製造中
ADG5249FBRUZ-RL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 6, 2023
- 23_0010
ADG5208F, ADG5209F, ADG5243F, ADG5248F, ADG5249F Datasheet Specification Change
ADG5249FBCPZ-RL7
製造中
ADG5249FBRUZ
製造中
ADG5249FBRUZ-RL7
製造中
12 2, 2022
- 22_0051
ADG5208F Family Die Revision
ADG5249FBCPZ-RL7
製造中
ADG5249FBRUZ
製造中
ADG5249FBRUZ-RL7
製造中
4 14, 2021
- 19_0147
CANCELLED: ADG5208F Family Die Revision
ADG5249FBCPZ-RL7
製造中
ADG5249FBRUZ
製造中
ADG5249FBRUZ-RL7
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1

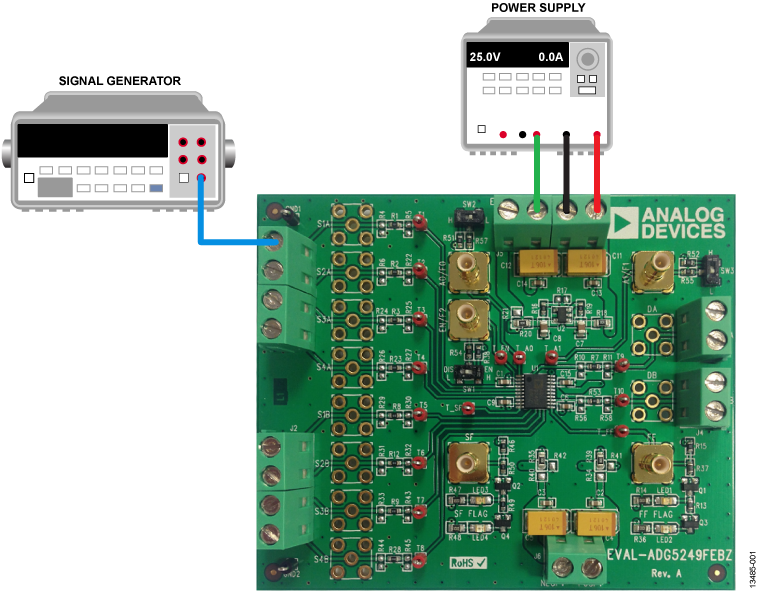

EVAL-ADG5249F
ADG5249F Evaluation Board
機能と利点
- Supply voltages
Dual supply: ±5 V to ±22 V
Single supply: 8 V to 44 V - Protected against overvoltage on source pins
Signal voltages up to −55 V and +55 V
- LEDs for visual overvoltage indication
- Parallel interface compatible with 3 V logic
- On-board LDO regulator for digital supply and control, if required
製品の詳細
The ADG5249F is soldered to the center of the evaluation board, and wire screw terminals are provided to connect to each of the source and drain pins. Three screw terminals are used to power the device, with a fourth terminal used to provide a user defined digital logic supply voltage, if required. Alternatively, a low dropout (LDO) regulator is provided for 5 V digital logic supply and to supply the LEDs, which are mounted to provide visual indication of the fault status of the switch.
Full specifications on the ADG5249F are available in the product data sheet, which should be consulted in conjunction with this user guide when using the evaluation board.
ツールおよびシミュレーション 2
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
IBISモデル 1
