製品概要

機能と利点

  • 電源電圧:+3V、+5V、±5V
  • 超低消費電力(<0.5μW)
  • 低リーク電流(<100pA)
  • 低オン抵抗(<50Ω)
  • 高速のスイッチング・タイム
  • 低チャージ・インジェクション
  • TTL/CMOS互換入力
  • 16ピンのDIPおよびSOICパッケージ

製品概要

ADG513は、個別に選択可能な4つのアナログ・スイッチで構成されるモノリシックCMOS ICです。この4つのスイッチは、バラツキのない低オン抵抗と広いアナログ信号レンジを特長としており、高精度のアナログ信号スイッチングに理想的です。

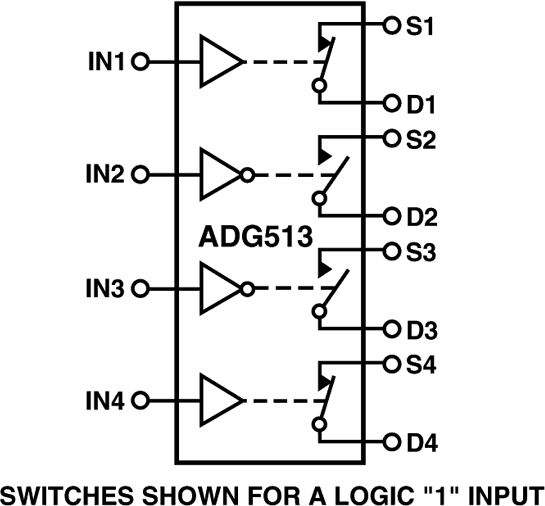

ADG513の2つのスイッチは、該当する制御入力のロジックがハイでオンになり、その他の2つのスイッチではロジックが反転します。各チャンネルは双方向となっており、また、各入力信号レンジが電源電圧まで拡大します。すべてのスイッチは、マルチプレクサのアプリケーションで使用するためにブレーク・ビフォア・メークのスイッチング動作を実行します。設計上、低チャージ・インジェクションになっているため、デジタル入力のスイッチング時のトランジェントがごくわずかになります。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
