製品概要

機能と利点

  • 電源電圧:+3V、+5V、±5V
  • 超低消費電力(<0.5μW)
  • 低リーク電流(<100pA)
  • 低オン抵抗(<50Ω)
  • 高速のスイッチング・タイム
  • 低チャージ・インジェクション
  • TTL/CMOS互換入力
  • 16ピンのDIPおよびSOICパッケージ

製品概要

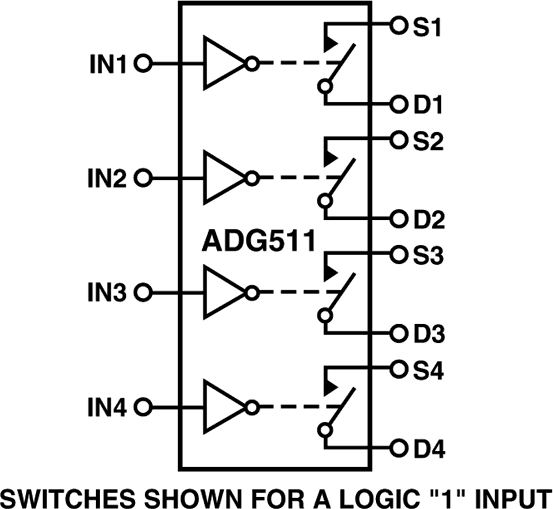

ADG511は、個別に選択可能な4つのアナログ・スイッチで構成されるモノリシックCMOS ICです。この4つのスイッチは、バラツキのない低オン抵抗と広いアナログ信号レンジを特長としており、高精度のアナログ信号スイッチングに理想的です。


ADG511のスイッチは、該当する制御入力のロジックがローでオンになります。各チャンネルは双方向となっており、また、各入力信号レンジが電源電圧まで拡大します。すべてのスイッチは、マルチプレクサのアプリケーションで使用するためにブレーク・ビフォア・メークのスイッチング動作を実行します。設計上、低チャージ・インジェクションになっているため、デジタル入力のスイッチング時のトランジェントがごくわずかになります。


アプリケーション

  • バッテリ駆動のシステム
  • 単電源システム
  • リモート動作機器
  • +5Vの電源システム
  • ディスク・ドライブなどのコンピュータ周辺機器
  • 高精度の計測機器
  • オーディオおよびビデオのスイッチング
  • 自動テスト装置
  • 高精度のデータ・アクイジション
  • サンプル&ホールド・システム
  • 通信システム
  • ±5Vの電源D/AコンバータおよびA/Dコンバータ互換

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

ツールおよびシミュレーション

SPICE Models

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
ADG511BRZ 成分表 品質および信頼性 16-Lead SOIC
ADG511BRZ-REEL 成分表 品質および信頼性 16-Lead SOIC
ADG511BRZ-REEL7 成分表 品質および信頼性 16-Lead SOIC
