製品概要
機能と利点
- 44V最大定格
- ±15Vのアナログ信号範囲
- 低オン抵抗(<35Ω)
- 超低消費電力(<35μW)
- レールtoレールのスイッチング動作
- 高速のスイッチング・タイム
tON<175ns
tOFF<145ns
- TTL/CMOS互換入力
- DG411/DG412/DG413のピン互換品
- 16ピンのDIPおよびSOICパッケージ
製品概要
ADG413は、個別に選択可能な4つのスイッチで構成されるモノリシックCMOSデバイスです。高度なLC2MOSプロセスに基づく設計により、低消費電力でありながら、高速のスイッチング速度と低オン抵抗を実現します。

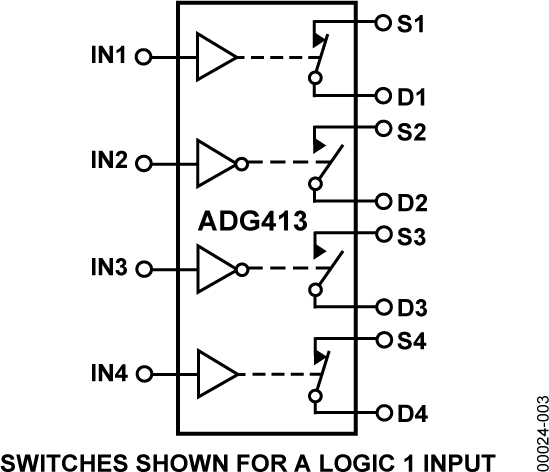

ADG413の2つのスイッチは、該当する制御入力のロジックがハイでオンになり、その他の2つのスイッチはロジックが反転します。各チャンネルは双方向となっており、また、各入力信号範囲が電源電圧まで拡大します。すべてのスイッチは、マルチプレクサのアプリケーションで使用するためにブレーク・ビフォア・メークのスイッチング動作を実行します。設計上、低チャージ・インジェクションになっているため、デジタル入力のスイッチング時のトランジェントがごくわずかになります。
アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
