特長
- 44V最大定格
- VSS~VDDのアナログ信号範囲
- 低オン抵抗(max:80Ω)
- 低消費電力
- 高速スイッチング
tON<160ns
tOFF<150ns

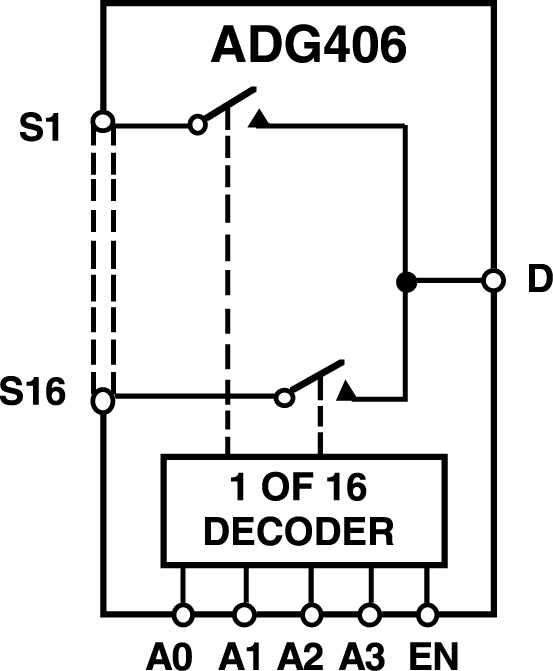

ADG406、ADG407およびADG426はモノリシックCMOSのアナログ・マルチプレクサです。ADG406とADG426は、4ビットのバイナリーアドレス・ラインA0、A1、A2、A3によって決定された、16入力のうちの1つを共通の出力にスイッチします。
ADG426は、マイクロプロセッサとのインターフェース用として、オンチップのアドレスと制御ラッチを備えています。ADG407は、差動8入力のうちの差動1つのペアー入力が、3ビットのバイナリーアドレス・ライン(A0、A1、A2)によって決定されて、1つペアーを共通の差動出力にスイッチします。EN入力は、デバイスをイネーブルまたはディスエーブルするときに使います。ディセーブル状態では、すべてのチャンネルはスイッチ・オフされます。
ADG406/ADG407/ADG426 は、低消費電力であるが高速なスイッチングと非常に小さいオン抵抗を実現する、強化型LC2CMOS製造プロセスを採用した設計になっています。この様な特長を備えているため、高速のデータ・アクイジションシステムやオーディオ信号のスイッチングに最適となっています。低消費電力のため、バッテリ駆動システムにも適しています。各チャンネルはオンのとき等しく双方向に導通し、電源電圧まで拡張された入力信号範囲を持っています。オフ状態では、電源電圧までの信号レベルを阻止します。全てのチャンネルは、チャンネルのスイッチング時に瞬間的な短絡を防ぐブレーク・ビフォア・メークのスイッチ動作を行います。デジタル入力をスイッチするときのトランジエントを最小化するようにチャージ・インジェクションを小さくする固有設計を採用しています。
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADG406
資料
Filters
1つが該当
データシート
1
技術記事
6
URL
URL
HTML
HTML
URL
URL
アプリケーション・ノート
6
1559 kB
1606 kB
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
アプリケーション・ノート 2
技術記事 3
よく聞かれる質問 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADG406BNZ | 28-Lead PDIP |
|
|
ADG406BPZ | 28-Lead PLCC |
|
|
ADG406BPZ-REEL | 28-Lead PLCC |
|
- ADG406BNZ
- ピン/パッケージ図
- 28-Lead PDIP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- ADG406BPZ
- ピン/パッケージ図
- 28-Lead PLCC
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- ADG406BPZ-REEL
- ピン/パッケージ図
- 28-Lead PLCC
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 7, 2019
- 19_0046
Assembly Transfer of 18,20,24,28 Lead PDIP to Cirtek
8 19, 2009
- 07_0024
Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 7, 2019
- 19_0046
Assembly Transfer of 18,20,24,28 Lead PDIP to Cirtek
8 19, 2009
- 07_0024
Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
製造中 |
マルチプレクサ、RON 9.5 Ω、16 チャンネル、差動 8 チャンネル、±15 V/+12 V/±5 V iCMOS |
