ADG1412L

新規設計に推奨

1.5Ω RON、1.2Vおよび1.8VのJEDECロジック準拠のクアッドSPSTスイッチ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 25°Cで±15V両電源使用時に1.5Ωのオン抵抗
  • 25°Cで±15V両電源使用時に0.3Ωのオン抵抗平坦度
  • 25°Cで±15V両電源使用時にチャンネル間で整合する0.1Ωのオン抵抗
  • ±15V、+12V、±5Vの電源で仕様規定
  • 両電源動作：±4.5V～±16.5V
  • 単電源動作：5V～16.5V
  • 低ロジックレベルとの互換性確保用のVL電源
  • 1.8V JEDEC規格に準拠（JESD8-7A）
  • 1.2V JEDEC規格に準拠（JESD8-12A.01）
  • レールtoレール動作
  • 24ピン、4mm × 4mm LFCSP

ADG1412Lは、iCMOS®プロセスで設計された、個別に選択可能な4個のスイッチを備えた、モノリシック相補型金属酸化膜半導体（CMOS）デバイスです。iCMOS（産業用CMOS）とは、高電圧CMOSとバイポーラ技術を組み合わせた、モジュール方式の製造プロセスです。

オン抵抗のプロファイルは、アナログ入力の範囲全体にわたって極めて平坦であり、信号の切替え時に優れた直線性と低歪み（1.5Ωの代表値）を維持します。

ADG1412Lは4個の独立したSPST（単極単投）スイッチを内蔵しています。これらのスイッチは、ロジック1入力でオンになります。各スイッチをオンにすると、両方向に均一に信号が伝達されます。また、各スイッチは電源電圧まで拡張された入力信号範囲を備えています。オフ状態では、電源電圧までの信号レベルがブロックされます。

外部VL電源は、より低いロジック制御向けの柔軟性を提供します。ADG1412Lは、1.2Vと1.8V両方のJEDEC規格に準拠しています。

製品のハイライト

  1. 温度範囲全体で2.6Ωの最大オン抵抗。
  2. 最小の歪み。
  3. 低ロジックレベルとの互換性確保用のVL電源。
  4. 1.2Vと1.8Vの両方のロジックレベルでJEDEC規格に準拠。
  5. デジタル入力がフローティングの場合はスイッチをオフにする機能をサポート。
  6. 24ピン、4mm × 4mm LFCSP。



アプリケーション

  • ATE（自動試験装置）
  • データ・アクイジション・システム
  • バッテリ駆動のシステム
  • サンプル＆ホールド・システム
  • FPGAおよびマイクロコントローラ・システム
  • オーディオ信号のルーティング
  • ビデオ信号のルーティング
  • 通信システム
  • リレー部品の置き換え
ADG1412L
1.5Ω RON、1.2Vおよび1.8VのJEDECロジック準拠のクアッドSPSTスイッチ
ADG1412L Functional Block Diagram ADG1412L Pin Configuration ADG1412L Chip Image
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • ADG1412
  • ADG1412L

IBISモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-24LFCSPEBZ

スイッチおよびマルチプレクサ・ポートフォリオの24ピンLFCSPデバイスの評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 24ピン、4mm × 4mm LFCSPの評価用ボード
  • メイン・デバイスのソケットを簡単に変更可能
  • ゴールド・ピン・コネクタによって受動部品を追加
  • 信号入出力用のSMBコネクタ
  • プロトタイピングに役立つオンボードの追加スペース

製品詳細

EVAL-24LFCSPEBZでは、Switches and Multiplexers Portfolioに記載されている別売の24ピン・リード・フレーム・チップ・スケール・パッケージ（LFCSP）デバイスを簡単に評価できます。EVAL-24LFCSPEBZにはソケットが付属しており、ハンダ処理なしで24ピンLFCSPデバイスを評価用ボードに固定できます。更に、各パターンに3セットのゴールド・ピン・コネクタがあるため、ボードの柔軟性と再利用性が得られ、複数の評価に使用できます。

図1はEVAL-24LFCSPEBZを示しています。この評価用ボードの中央にあるソケットに24ピンLFCSPデバイスを挿入できます。各デバイス・ピンにはK1からK24までの対応する3ピン・ヘッダ・リンクがあり、対応するリンクを取り外して外部信号源に接続することも、このリンクを使用してVDDまたはGNDを選択することもできます。ワイヤ・スクリュー端子J1は、VDDとGNDを供給します。EVAL-24LFCSPEBZのSubminiature Version B（SMB）コネクタを使用して、本デバイスに追加の外部信号を供給できます。更に、EVAL-24LFCSPEBZの上面には、プロトタイピングに役立つパーフボード・スペースと2つの24ピンLFCSPパッド（4mm × 4mm）があります。

テスト対象デバイス（DUT）の詳細な仕様は、対応する製品のデータシートに記載されています。EVAL-24LFCSPEBZを使用する際は、EVAL-24LFCSPEBZのユーザ・ガイドと併せて製品データシートを参照してください。

eval board
schematic 4
schematic 5
schematic 6
EVAL-ADG1412L

ADG1412L（1.5Ω RON、1.2Vおよび1.8V JEDECロジック準拠のクアッドSPDTスイッチ）の評価

今すぐ購入 詳細を表示

機能と利点

  • シングル・インライン・ヘッダーは、フィールド・プログラマブル・ゲート・アレイ（FPGA）またはマイクロコントローラの1.2V/1.8Vロジック入力信号に対応できる柔軟性を提供
  • 表面実装デバイス（SMD）ピンに対応する抵抗またはコンデンサ向けソケットにより、受動コンポーネントの追加が可能
  • SMBコネクタ・ソケットは、入出力信号に対応できる柔軟性を提供

製品詳細

EVAL-ADG1412LEBZは、ADG1412Lの評価用ボードです。ADG1412Lは4個の独立したSPST（単極双投）スイッチを内蔵しています。これらのスイッチは、ロジック1入力でオンになります。各スイッチをオンにすると、両方向に均一に信号が伝達されます。また、各スイッチは電源電圧まで拡張された入力信号範囲を備えています。オフ状態では、電源電圧までの信号レベルがブロックされます。

外部VL電源ピンは、より電圧の低いロジック制御を使用してロジックを制御する柔軟性を提供します。ADG1412Lは、1.2Vと1.8V両方のJEDEC規格に準拠しています。

ユーザ・ガイドの図1に、標準的な評価セットアップにおけるEVAL-ADG1412LEBZを示しています。EVAL-ADG1412LEBZは、評価用ボードの中央にあります。各ソース・ピンに接続するため、4個のテスト・ポイントとSMB（Subminiature Version B）ソケットを採用しています。3個のスクリュー端子がこのデバイスに電力を供給します。必要に応じてユーザ定義のデジタル電圧を供給できるように、5ピン・ヘッダーを採用しています。

ADG1412Lの完全な仕様は、アナログ・デバイセズから入手できるADG1412Lのデータシートに記載されています。EVAL-ADG1412LEBZを使用する場合は、ユーザ・ガイドと併せて、ADG1412Lのデータシートを参照してください。
EVAL-24LFCSPEBZ
スイッチおよびマルチプレクサ・ポートフォリオの24ピンLFCSPデバイスの評価用ボード

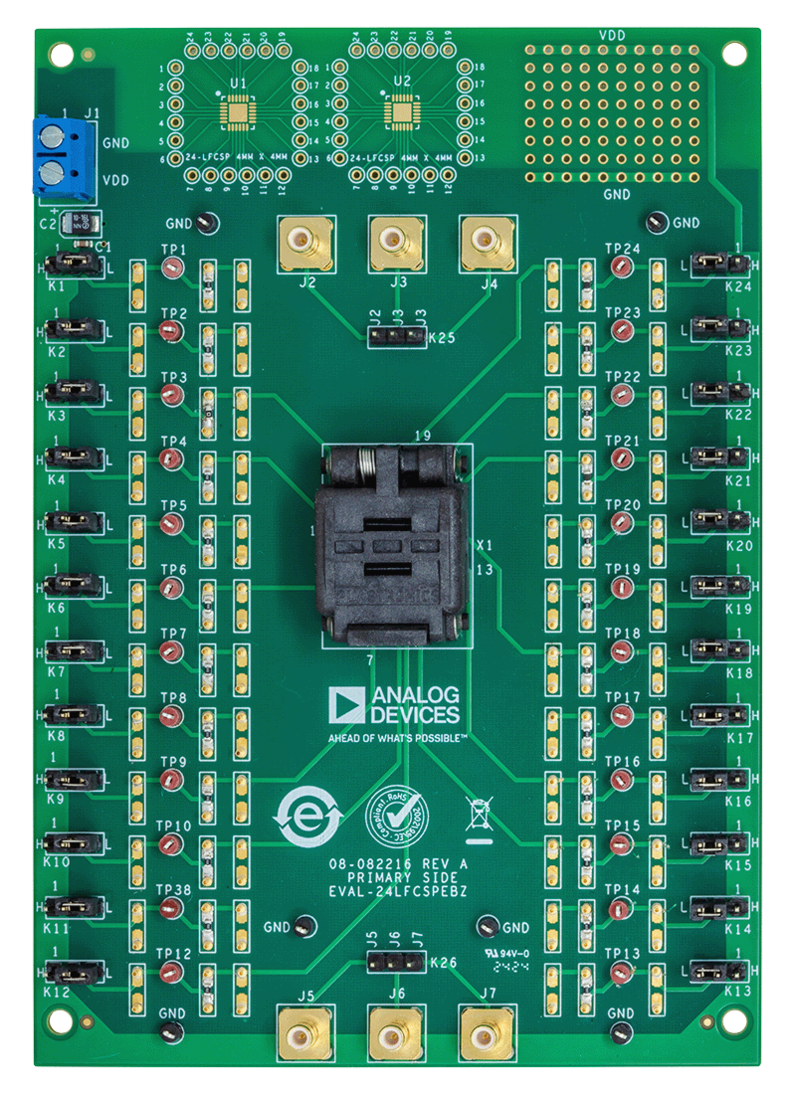

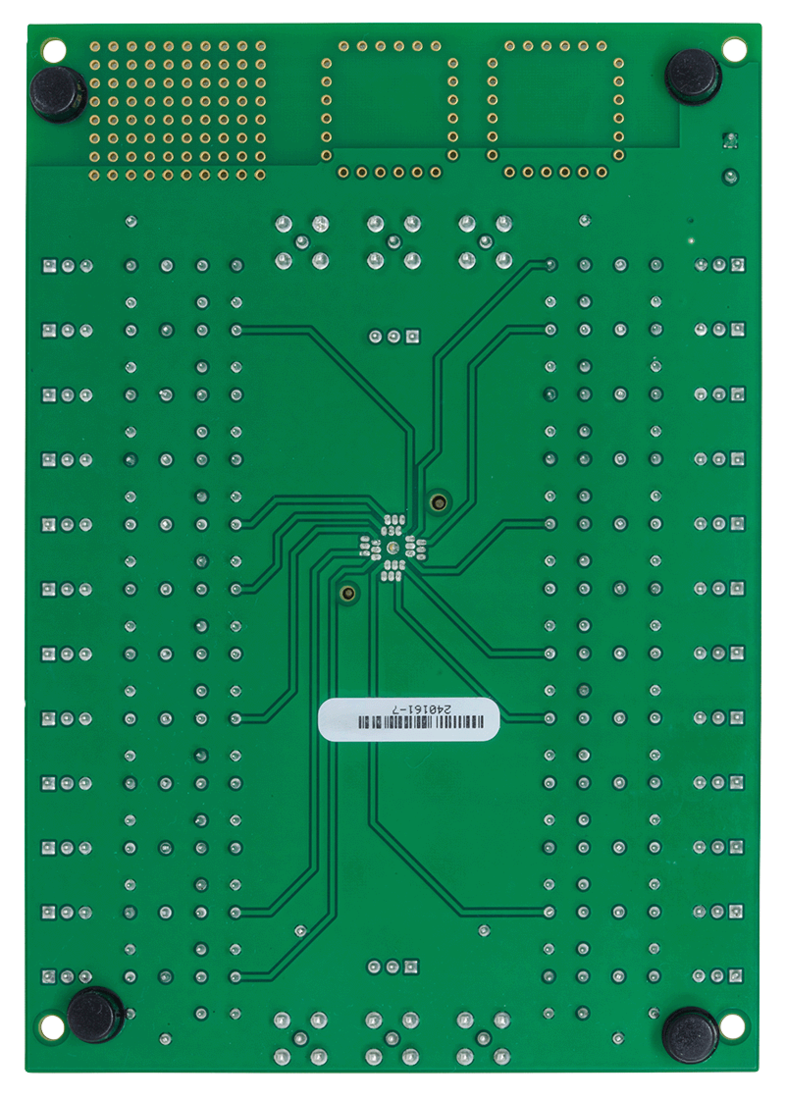

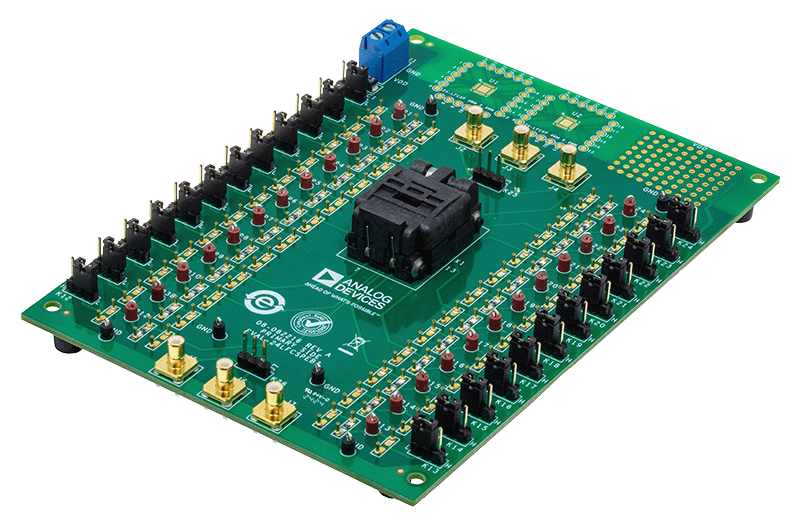

EVAL-24LFCSPEBZ Board Photo Angle View EVAL-24LFCSPEBZ Board Photo Top View EVAL-24LFCSPEBZ Board Photo Bottom View
