ADG1222

SPSTスイッチ、デュアル、低容量、低電荷注入、±15V/±12V、iCMOS®

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.54
特長
  • 全信号範囲で0.5pC未満の電荷注入
  • オフ時容量:2pF
  • オフ時リーク電流:20pA
  • 電源:33V
  • オン抵抗:120Ω
  • ±15V、+12Vの電源で全仕様を規定
  • VL 電源が不要
  • 3Vロジック互換入力
  • レールtoレール動作
  • 10ピンMSOPパッケージ
製品概要
show more Icon

ADG1221/ADG1222/ADG1223は、iCMOS (工業用CMOS)プロセスでの製造向けに設計された、個別に選択可能な2個のスイッチを内蔵するモノリシックの相補型金属酸化膜半導体(CMOS)デバイスです。iCMOS モジュラー製造プロセスは、高電圧CMOSとバイポーラ技術とを組み合わせたものです。この技術により、今までの高電圧向けのデバイスでは達成できなかった小さなフットプリントで、33V動作が可能なさまざまな高性能アナログICを開発できるようになりました。従来のCMOSプロセスを使用するアナログICとは異なり、iCMOS のICは高電源電圧に耐えることができ、性能の向上、消費電力の大幅な低減、パッケージの縮小を実現します。

これらのスイッチは容量と電荷注入量がきわめて低いため、低いグリッチと高速セトリングが要求されるデータ・アクイジションおよびサンプル&ホールドのアプリケーションに最適なソリューションとなります。データーシートの図2に、デバイスの信号範囲全域にわたる最小チャージ・インジェクションが示されています。

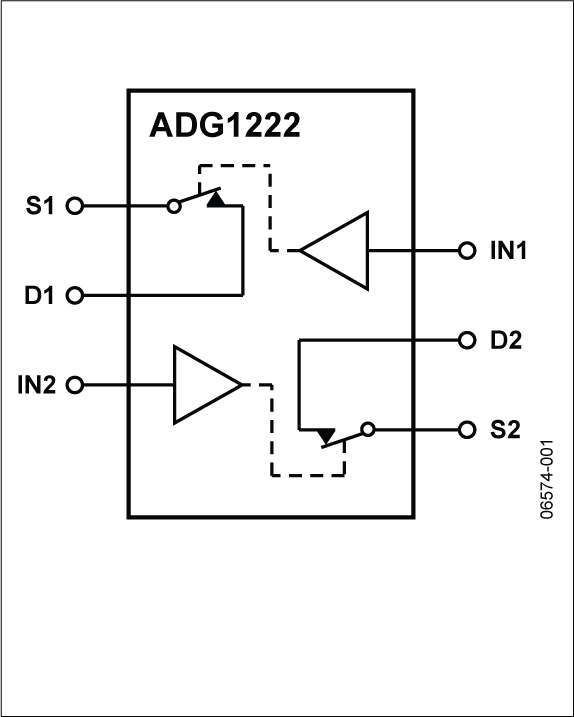

ADG1221/ADG1222/ADG1223は、2個の独立した単極単投(SPST)スイッチを内蔵しています。ADG1221とADG1222は、デジタル制御ロジックが反転しているという点のみが異なります。ADG1221のスイッチは該当する制御入力がロジック1のときオンになりますが、ADG1222はロジック0のときオンになります。ADG1223のスイッチのうち1個はデジタル制御ロジックがADG1221と同じですが、もう一方はロジックが反転しています。ADG1223は、マルチプレクサ・アプリケーションに対応したブレーク・ビフォア・メーク・スイッチング動作を行います。各スイッチはオン時に両方向に等しく良好に導通し、電源までの入力信号範囲を備えています。オフの状態では、電源までの信号レベルがブロックされます。


アプリケーション

  • ATE(自動試験装置)
  • データ・アクイジション・システム
  • バッテリ駆動のシステム
  • サンプル&ホールド・システム
  • オーディオ信号のルーティング
  • ビデオ信号のルーティング
  • 通信システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.54

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADG1222BRMZ
  • HTML
  • HTML
ADG1222BRMZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 26, 2016

- 15_0176

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

5 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

11 16, 2009

- 06_0157

Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland

ADG1222BRMZ

製造中

ADG1222BRMZ-REEL7

製造中

1 27, 2009

- 09_0013

Changes to Idd Specifications on ADG12xx, ADG14xx and ADG13xx datasheets

ADG1222BRMZ

製造中

ADG1222BRMZ-REEL7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 26, 2016

- 15_0176

arrow down

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

5 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

11 16, 2009

- 06_0157

arrow down

Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland

ADG1222BRMZ

製造中

ADG1222BRMZ-REEL7

製造中

1 27, 2009

- 09_0013

arrow down

Changes to Idd Specifications on ADG12xx, ADG14xx and ADG13xx datasheets

ADG1222BRMZ

製造中

ADG1222BRMZ-REEL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-10MSOP

スイッチおよびマルチプレクサ・ポートフォリオの 10 ピン MSOP デバイスの評価用ボード

zoom

EVAL-10MSOP

スイッチおよびマルチプレクサ・ポートフォリオの 10 ピン MSOP デバイスの評価用ボード

スイッチおよびマルチプレクサ・ポートフォリオの 10 ピン MSOP デバイスの評価用ボード

機能と利点

  • 10 ピン MSOP 評価用ボード
  • クランプによってメイン・デバイスを簡単に変更可能
  • ゴールド・ピン・コネクタによって受動部品の追加が可能
  • 信号入出力用の SMB コネクタ
  • プロトタイピングを可能とするオンボードの追加スペース

製品の詳細

EVAL-10MSOPEBZ 評価用ボードは、別売のスイッチおよびマルチプレクサのポートフォリオの 10 ピン MSOP デバイスを評価します。EVAL-10MSOPEBZ にはクランプが付属しており、ハンダ処理なしで 10 ピン MSOP デバイスを評価用ボードに固定できるため、複数のデバイスでボードを再利用することが可能です。


10 ピン MSOP デバイスは、評価用ボードの中央にクランプまたはハンダで取り付けることができます。デバイスの各ピンには K1 から K10 まで対応するリンクがあり、VDD または GND のいずれかに設定できます。ワイヤ・スクリュー端子は VDD と GND を供給します。ボード上の SMB コネクタによって、追加の外部信号をデバイスに供給できます。また、ボードの上部にはプロトタイピングに利用できるスペースがあります。


テスト対象デバイス(DUT)のすべての仕様は、対応する製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザー・ガイドと併せて参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
