ADG1206L

1.2V/1.8V、JEDECロジック準拠の低容量、16チャンネルiCMOSマルチプレクサ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$5.96
機能
  • フル信号範囲でのチャージ・インジェクション:1pC未満
  • オフ容量:1.5pF
  • オン抵抗:120Ω
  • ±15V/+12Vの電源で仕様規定
  • 低ロジック・レベルとの互換性を確保するVL電源
    • 1.8V JEDEC規格に準拠(JESD8-7A)
    • 1.2V JEDEC規格に準拠(JESD8-12A.01)
  • レールtoレール動作
  • ブレーク・ビフォア・メーク・スイッチング動作
  • 32ピン、5mm × 5mm LFCSP
製品概要
show more Icon

ADG1206Lは16個の単一チャンネル、ADG1207Lは8つの差動チャンネルを搭載したモノリシックiCMOS®アナログ・マルチプレクサです。ADG1206Lは、4ビットのバイナリ・アドレス・ライン(A0、A1、A2、A3)による決定に従い、16個の入力のうちの1つを共通の出力にスイッチします。ADG1207Lは、3ビットのバイナリ・アドレス・ライン(A0、A1、A2)による決定に従い、8つの差動入力のうちの1つを共通の差動出力にスイッチします。どちらのデバイスも、EN入力を使用してイネーブル/ディスエーブルします。ディスエーブルすると、すべてのチャンネルがオフになります。オンにすると、各チャンネルで双方向に等しく信号が伝達されます。また、各チャンネルは電源電圧までの入力信号範囲を備えています。

外部低電圧(VL)電源は、より低いロジック制御向けの柔軟性を提供します。ADG1206L/ADG1207Lは、1.2Vと1.8Vの両方のJEDEC規格に準拠しています。

アプリケーション

  • オーディオおよびビデオ・ルーティング
  • ATE(自動試験装置)
  • データ・アクイジション・システム
  • バッテリ駆動のシステム
  • サンプル&ホールド・システム
  • 通信システム
  • FPGAおよびマイクロコントローラ・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$5.96

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADG1206LYCPZ-REEL7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADG1206L/EVAL-ADG1207L

ADG1206L/ADG1207L(1.2V/1.8V JEDECロジック準拠の低容量、16/8チャンネルiCMOSマルチプレクサ)の性能評価

zoom

EVAL-ADG1206L/EVAL-ADG1207L

ADG1206L/ADG1207L(1.2V/1.8V JEDECロジック準拠の低容量、16/8チャンネルiCMOSマルチプレクサ)の性能評価

ADG1206L/ADG1207L(1.2V/1.8V JEDECロジック準拠の低容量、16/8チャンネルiCMOSマルチプレクサ)の性能評価

機能と利点

  • シングル・インライン・ヘッダーは、フィールド・プログラマブル・ゲート・アレイ(FPGA)またはマイクロコントローラの1.2V/1.8Vロジック入力信号に対応できる柔軟性を提供
  • 受動部品の追加に使用できるSMDピン抵抗またはコンデンサソケット
  • SMBコネクタ・ソケットは、入出力信号に対応できる柔軟性を提供

製品の詳細

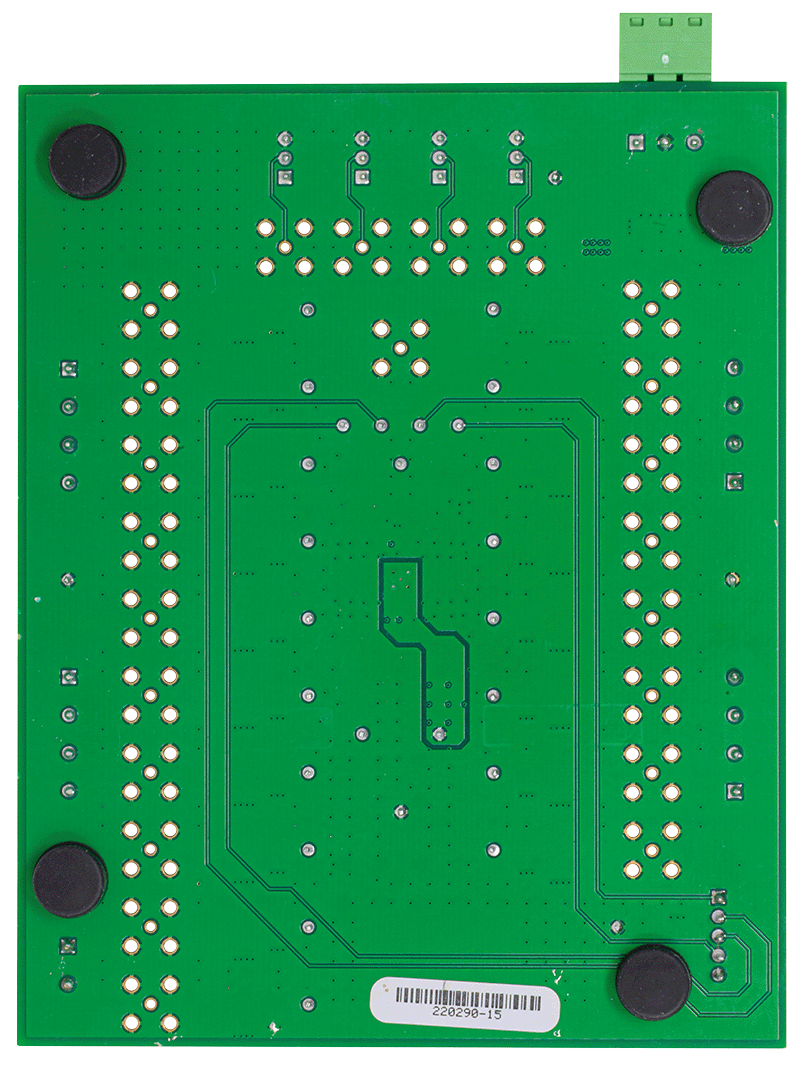

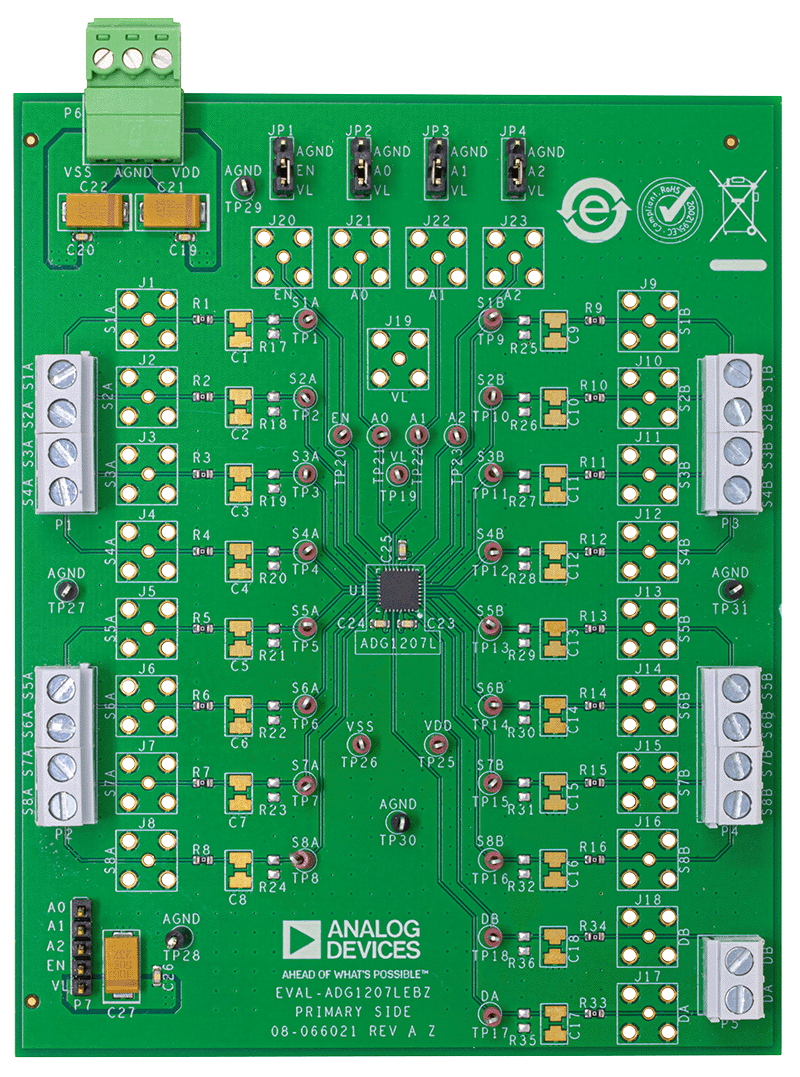

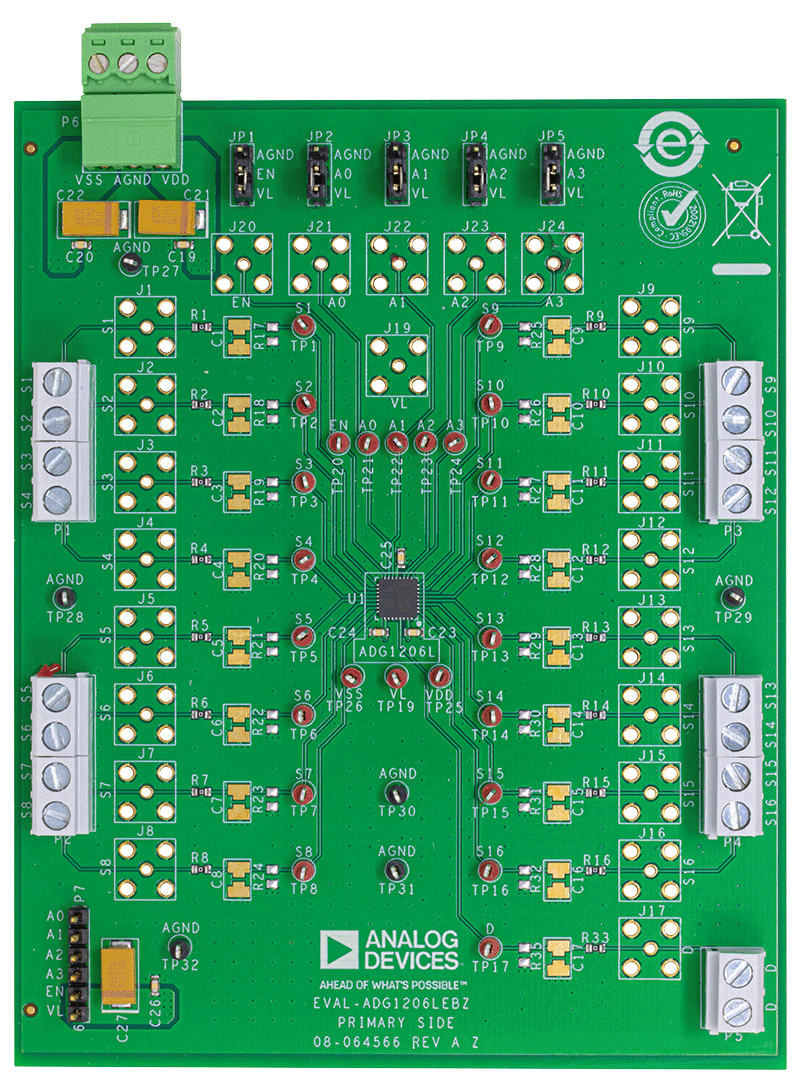

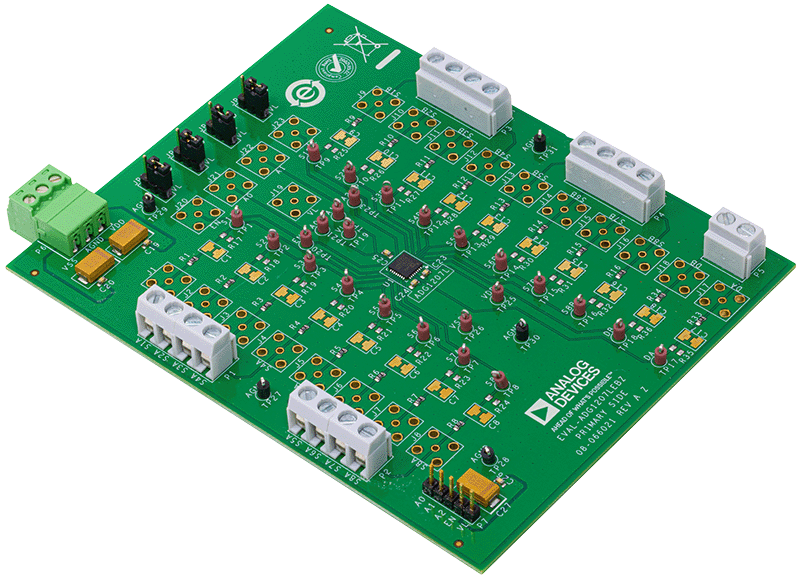

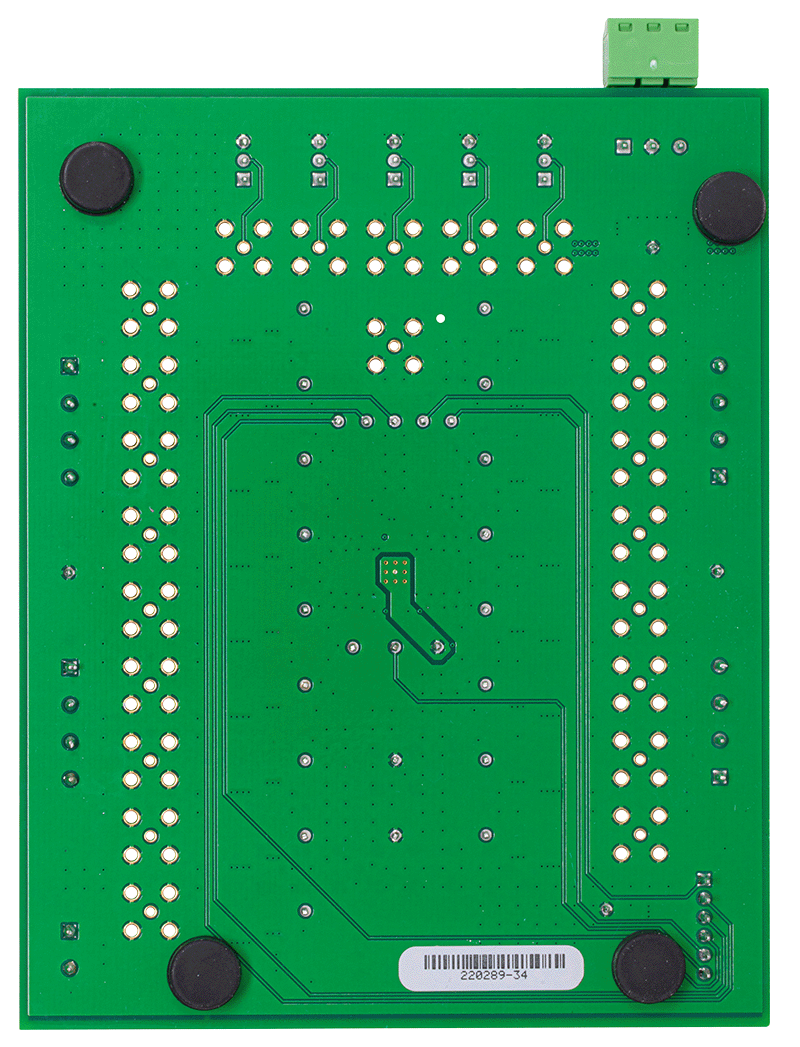

EVAL-ADG1206LEBZ/EVAL-ADG1207LEBZは、ADG1206L/ADG1207L用の評価用ボードです。ADG1206L/ADG1207Lは、それぞれ16個のシングル・チャンネルと8つの差動チャンネルを搭載しています。ADG1206Lは、4ビットのバイナリ・アドレス・ライン(A0、A1、A2、A3)による決定に従い、16個の入力のうちの1つを共通の出力にスイッチします。ADG1207Lは、3ビットのバイナリ・アドレス・ライン(A0、A1、A2)による決定に従い、8つの差動入力のうちの1つを共通の差動出力にスイッチします。どちらのデバイスも、イネーブル・ピン(EN)を使って、デバイスをイネーブルまたはディスエーブルします。ディスエーブルすると、すべてのチャンネルがオフになります。オンにすると、各チャンネルで双方向に等しく信号が伝達されます。また、各チャンネルは電源電圧までの入力信号範囲を備えています。

外部VL電源ピンは、より低いロジック制御向けにロジック制御の柔軟性を提供します。ADG1206L/ADG1207Lは、1.2Vと1.8Vの両方のJEDEC規格に準拠しています。

ユーザ・ガイドの図1および図2に、EVAL-ADG1206LEBZおよびEVALADG1207LEBZの標準的な評価セットアップを示しています。ADG1206L/ADG1207Lはこの評価用ボードの中央に配置されており、各ソースとドレイン・ピンに接続するためにワイヤ・スクリュー端子が用意されています。3つのスクリュー端子は、このデバイスに電力を供給するために使用されます。外部ピンは一定のデジタル・ロジック電源電圧を提供します。あるいは、デジタル・ロジック電源電圧を5ピン・ヘッダーおよび6ピン・ヘッダーから供給することもできます。

ADG1206L/ADG1207Lの完全な仕様は、ADG1206L/ADG1207Lのデータシートに記載されています。EVAL-ADG1206LEBZ/EVAL-ADG1207LEBZを使用する際は、このユーザ・ガイドと併せてADG1206L/ADG1207Lのデータシートを参照してください。
