製品概要

機能と利点

  • 完全にバッファされた入力および出力
  • 高速チャンネル間スイッチング:4ns
  • 単電源動作(5V)
  • 高速
    350MHzの帯域幅(-3dB)@200mV p-p
    300MHzの帯域幅(-3dB)@2V p-p
    スルーレート:1000V/µs
  • 高速セトリング時間:0.1%に対して7ns
  • 低電流:19mA
  • 優れたビデオ仕様:負荷抵抗(RL)=150Ω
  • 微分ゲイン誤差:0.05%
  • 微分位相誤差:0.05°
  • 低いグリッチ
  • 全ホスタイルクロストーク
    -84dB@5MHz
    -52dB@100MHz
  • 高いオフ・アイソレーション:-95dB@5MHz

製品概要

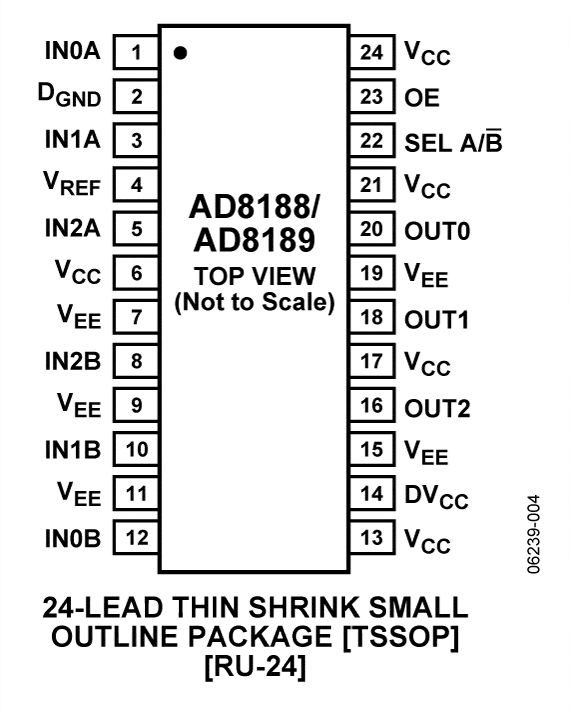

AD8188(G=1)は、単電源の高速2:1トリプルマルチプレクサです。350MHzの-3dB小信号帯域幅、300MHzの-3dB大信号帯域幅、および1000V/µsを超えるスルーレートを実現します。さらに、-84dBの全ホスタイルクロストークと-95dBのオフ・アイソレーション性能を備えているので、多くの高速アプリケーションに最適です。70MHzまで0.1dBの平坦性に加えて、微分ゲイン誤差と微分位相誤差がそれぞれ0.05%および0.05°であるため、AD8188は業務用コンポーネント・ビデオ・マルチプレクシングにも最適です。このデバイスは、4nsのスイッチング・タイムが可能で、5Vの単電源動作時の消費電流が20mA未満に低減されるため(消費電力は100mW)、ビデオ信号のスイッチング動作に最適です。AD8188は、出力をハイ・インピーダンス状態に設定する高速ディスエーブル機能が用意されています。したがって、よりサイズの大きい入力アレイを構築でき、しかもオフ・チャンネルの出力負荷を最小限にできます。AD8188は24ピンTSSOPパッケージで提供されます。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
