製品概要
機能と利点
- 4×4、完全差動、非ブロッキング・アレイ
- 設定可能なデュアル2×2動作
- チャンネル当たりDC～6.25GbpsのNRZデータレート
- プログラマブル入力イコライゼーション：40インチのFR-4で6.25Gbpsの動作を補償
- 動作モード：マルチキャスト、ブロードキャスト
- 電源：3.3V（±10%)
- 低消費電力
EQなし：400mW（typ）
最大EQ：700mW（typ） - 入力：ACカップリングまたはDCカップリング
- 制御：LVTTLまたはLVCMOS互換
- 低い相加性ジッタ：25ps p-p（typ）
製品概要

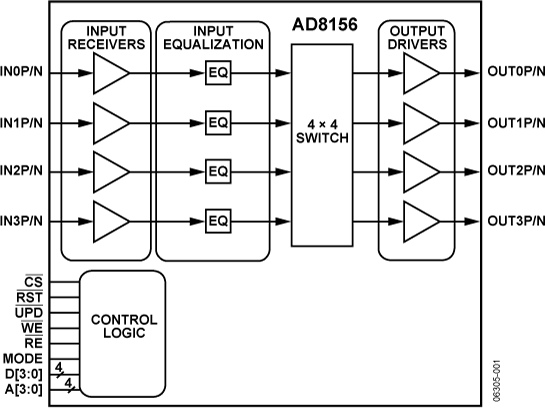

Xstream製品ラインの1つ、AD8156は、高速、完全差動のデジタル・クロスポイント・スイッチです。ダブルラッチ・メモリを用いた4×4クロスポイント・スイッチ（同時更新が可能）、または直接出力制御によるデュアル2×2クロスポイントとして使用できます。消費電力はわずかで、すべての出力と入力イコライザをアクティブにした場合に3.3Vで700mW（typ）になります。1ポートにつきDC～6.25Gbpsの任意のデータレートで動作します。
AD8156の高速入力は、ACカップリング／DCカップリングの3.3V、2.5V、1.8V CML、および3.3V LVPECLデータ・レベルに対応します。制御インターフェースは、3.3VでLVTTLおよびLVCMOS互換です。入出力終端抵抗がすべて内蔵されているため、レイアウトが簡単になり、インピーダンスのミスマッチが最小限に抑えられます。入力イコライゼーションと未使用の出力を個々にディスエーブルにして、消費電力の最適化を図ることができます。

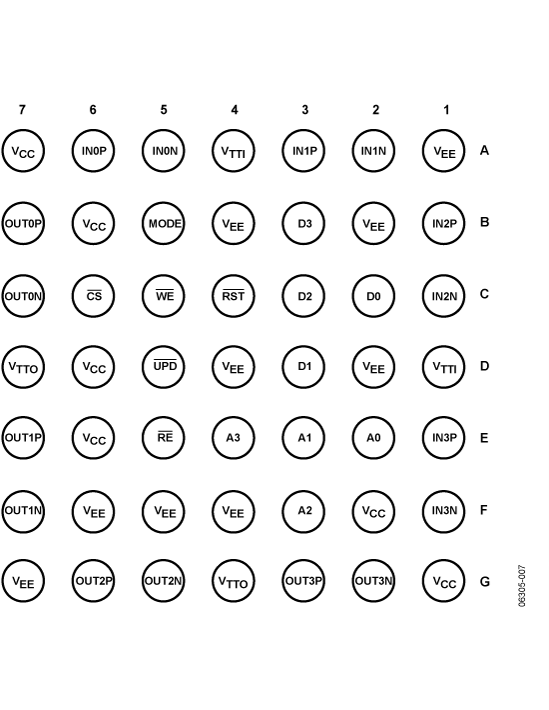

AD8156は、ボール・ピッチ1mmの49ピン、8mm×8mmのBGAパッケージで提供しています。－40～＋85℃の工業用温度範囲で動作します。
アプリケーション
- SONET/SDH
- ギガビット・イーサネット
- XAUI
- ファイバ・チャンネル
製品カテゴリ
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
評価キット (1)
参考資料
-
FAQ7/26/2017
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD8156ABCZ | 材料宣誓書（MD） | 信頼性データ | 49-Ball CSPBGA (8mm x 8mm) | |
