AD8151

デジタル・クロスポイント・スイッチ、3.2Gb/s、33×17

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 33×17、完全差動、非ブロッキング・アレイ
  • ポート当たり3.2Gb/sのNRZデータレート
  • 多種の電源電圧範囲対応:
    +5V、+3.3V、-3.3V、または-5V
  • 低消費電力:
    -400mA(出力イネーブル)
    -35mA(出力ディスエーブル)
  • PECLおよびECL互換
  • CMOS/TTLレベルの制御入力:+3~+5V
  • 低ジッタ
  • ヒートシンク不要
  • プログラマブルな出力電流
    ターミネーションのインピーダンスを最適化
    負荷にかかる電圧をユーザが制御可
    消費電力を最小化
  • 個々の出力ディスエーブルにより、
    より大きなアレイのバス接続と構築が可能
  • ダブル・ロー・ラッチ

製品概要
show more Icon

AD8151は、X-stream™製品群の1つで、デジタル・スイッチングにおける画期的な製品です。超低消費電力(typ:1.5W)で大きなスイッチ・アレイ(33×17)を提供します。さらに、最大3.2Gb/sのデータレートで動作するため、ギガビット・イーサネットおよびOC-48の光ネットワークのスイッチングに適しています。

AD8151の柔軟な対応力のある電源電圧により、PECLまたはECLのいずれのデータ・レベルでも動作可能で、また、3.3Vまで電圧を落として動作させ、電力をさらに低減することもできます。制御インターフェースはCMOS/TTL互換です。

完全差動の信号経路のため、ジッタやクロストークを低減すると同時に、より小さなシングルエンドの電圧スイングを使用できます。

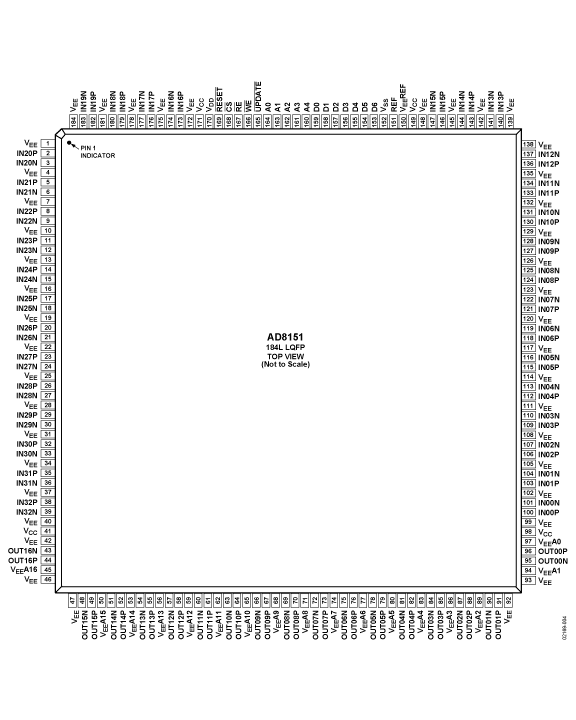

AD8151は、工業用温度範囲(0~+85℃)で動作する184ピンLQFPパッケージで提供しています。
