AD8117

製造中止

アナログ・クロスポイント・スイッチ、32 × 32、600 MHz、出力バッファ内蔵

データシート (Rev. B) 製品セレクション・テーブル

Viewing:

製品情報

高いチャンネル数32 x 32、高速、非ブロッキング・スイッチ・アレイ
差動またはシングルエンド動作
差動 G = +1
柔軟な電源供給
- 単電源+5Vまたは両電源±2.5V電源
シリアルまたはパラレルによるスイッチ・アレイのプログラミング
出力ディスエーブル時、高出力インピーダンスのため、複数デバイスを最小の出力バス負荷で接続可能
優れたビデオ性能
- >50MHz、0.1dBのゲイン平坦性
- 0.05％/0.05°の微分ゲイン／微分位相誤差（R_L＝150Ω）
優れたAC仕様
- 帯域幅：600MHz、
- スルーレート：1,800 V/μs
- 1%へのセトリング時間：2.5ns
詳細については、データシートを参照してください

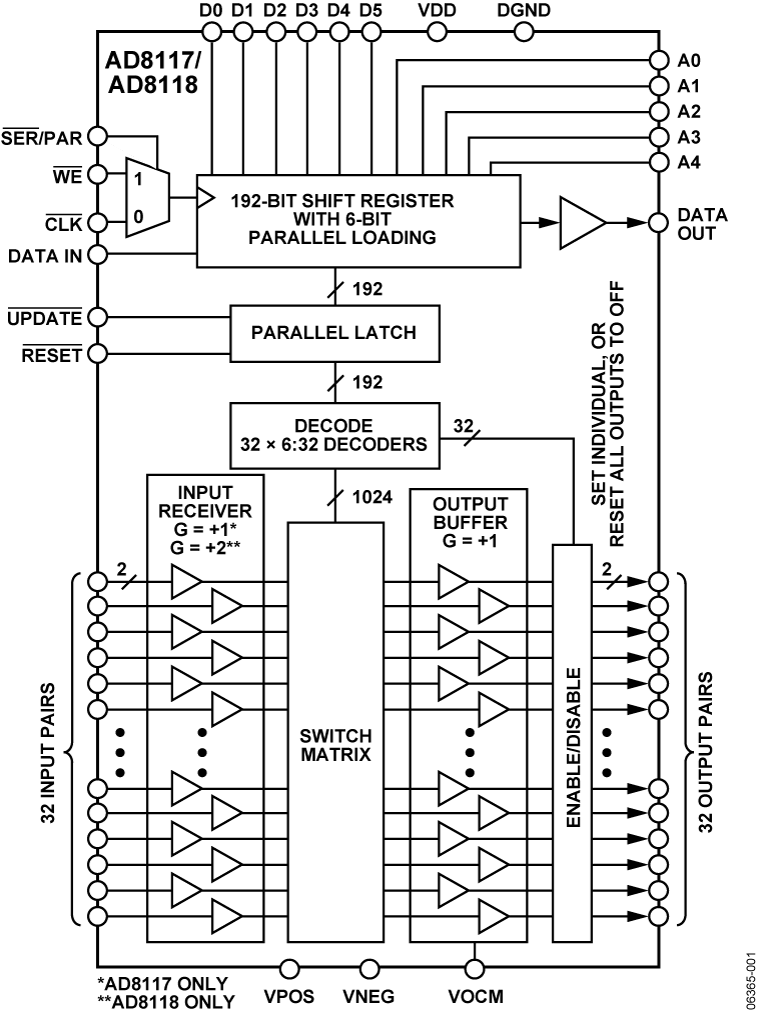

AD8117/AD8118は、高速32×32のアナログ・クロスポイント・スイッチ・マトリクスです。これらのICは、高解像度のコンピュータ・グラフィック（RGB）信号のスイッチングに対して、600MHzの帯域幅、1800V/μsのスルーレートを提供します。クロストークは-70 dB以下で、5 MHzにおけるアイソレーションが-80 dB以上であるため、AD8117/AD8118は多くの高速アプリケーションに対して有用な製品です。50MHzを超える0.1dB平坦特性を備えているため、AD8117/AD8118は、コンポジット・ビデオのスイッチングにとっても最適です。

AD8117/AD8118は、32個の独立した出力バッファを含んでおり、パラレル・クロスポイント出力のため高インピーダンス状態にすることができますので、オフ・チャンネルは出力バスに対して最小負荷となります。 AD8117は+1の差動ゲインを持っており、一方AD8118は、バック終端負荷アプリケーションで用意に使えるように、+2の差動ゲインを備えています。これらのICは、完全差動で動作し、またはシングルエンド動作として構成することができます。単電源+5Vまたは±2.5Vの両電源のどちらでも使うことができ、一方全ての出力がイネーブル状態でのアイドル電流はわずか500mAしか消費しません。チャンネル・スイッチはダブル・バッファされたシリアル・デジタル制御を介して（この制御はいくつかのデバイスのデイジーチェーンにも適応でき）、またはパラレル制御を介して完遂されます、個々の出力のアップデートは、アレイ全体を再プログラミングすることなく、行うことが出来ます。

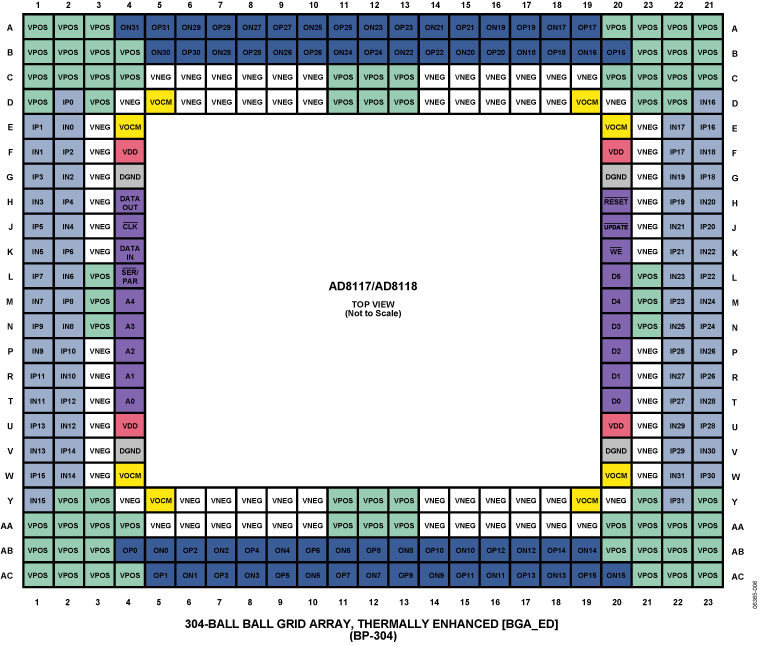

AD8117/AD8118は、304ボールBGAパッケージを採用し、-40℃～+85℃の拡張工業用温度範囲にわたって動作が仕様規定されています。
