AD1403

新規設計には非推奨

2.5V電圧リファレンス、低価格、高精度

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 標準品1403、1403Aの改善、低価格互換品
  • 3端子:電圧入力/電圧出力
  • レーザトリムされた高精度:2.500V±10mV(AD1403A)
  • 優れた温度安定性:25ppm/℃(AD1403A)
  • 低静止電流:1.5mA(max)
  • 10mA電流出力能力
  • 低価格
  • 便利なミニDOIPパッケージ

AD1403およびAD1403Aは、4.5V~40Vの範囲の入力で2.5Vの固定出力電圧を供給する3端子、低価格、温度補償済みの改良型バンドギャップ電圧リファレンスです。最新の回路設計とウエハー・レベルでレーザ・トリミングを施した薄膜抵抗との独自の組み合わせにより、初期許容誤差を±10mV、温度安定性能は25ppm/℃よりも優れたものになっています。さらに、自己消費電流がわずか1.5mA(max)であるため、従来型のツェナー技術製品よりも優れた利点が得られます。

AD1403/AD1403Aは、電圧リファレンスの外付けを必要とする8ビット、10ビット、12ビットすべてのD/Aコンバータ用の安定した電圧リファレンスとして推奨できます。さらに、広い入力電圧範囲により5Vロジック電源での動作が可能で、デジタル・パネルメータのアプリケーションや、利用できる電源がロジック単電源のみに限られる場合に最適です。

AD1403/AD1403Aは、商用温度範囲0~+70℃での動作を仕様規定しています。軍用温度範囲-55~+125℃での動作が要求されるアプリケーションには、AD580シリーズの2.5V高精度IC電圧リファレンスを推奨します。

AD1403
2.5V電圧リファレンス、低価格、高精度

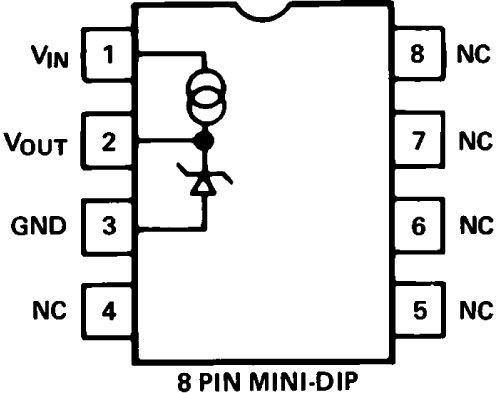

AD1403 Pin Configuration
