ADGS1408

SPI インターフェース、4 Ω RON、±15 V/+12 V/±5 V、 1.8 V ロジック・コントロール、8:1 Muxes

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)

PDF

7 3, 2018 ellipse 日本語

ADGS1408/ADGS1409: SPI インターフェース、4Ω RON±15V/+12V/±5V1.8V ロジック制御8:1/デュアル4:1 マルチプレクサ データシート

データシートご利用上の注意
PDFファイルを開く external-link 490.03 K
Documentation すべてのドキュメントを表示
IBISモデル ADGS1408 IBIS Model Download 328.43 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$5.80
特長
  • エラー検出機能付き SPI インターフェース
    • CRC、無効な読出し／書込みアドレス、SCLK カウント・エラーの検出を含む
    • バースト・モードとデイジーチェーン・モードをサポート
    • 業界標準 SPI モード 0 および SPI モード 3 インターフェース互換
  • ラウンド・ロビン・モードでは、スイッチング時間にパラレル・インターフェースと比較可能
  • アナログ・デバイセズ’のパラレル・スイッチなど他のデバイスの制御に使用できる汎用デジタル出力
  • 25 °C で 4 Ω（代表値）のオン抵抗
  • 25 °C で 0.5 Ω（代表値）のオン抵抗平坦性
  • 25 °C で 0.2 Ω（代表値）のチャンネル間オン抵抗マッチ
  • アナログ信号範囲: VSS ～ VDD
    • ±15 V、±5 V、+12 V 電源で仕様が規定されている
    • VDD、VSS、および GND の電源投入シーケンス（VL およびデジタル／アナログ入力を適用する前）
  • 1.8 V ロジックとの互換性（2.7 V ≤ VL ≤ 3.3 V）
  • 24 ピン LFCSP パッケージ
製品概要
show more Icon

ADGS1408/ADGS1409 は、それぞれ 8 個のシングル・チャンネルと 4 個の差動チャンネルで構成されるアナログ・マルチプレクサです。スイッチはシリアル・ペリフェラル・インターフェース（SPI）によって制御されます。SPI インターフェースは、巡回冗長性チェック（CRC）エラーの検出、無効な読出し／書込みアドレスの検出、SCLK カウント・エラーの検出など、強力なエラー検出機能を備えています。

複数の ADGS1408/ADGS1409 デバイスをデイジーチェーンで構成できます。デイジーチェーン・モードでは、最小限のデジタル・ラインで複数のデバイスを構成できます。ADGS1408/ADGS1409 をバースト・モードで動作させて、SPI コマンドの間隔を短縮することもできます。

iCMOS 構造によって消費電力をきわめて低く抑えることができ、携帯型のバッテリ駆動機器に最適なデバイスです。

各スイッチがオンの状態では、両方向に均一に信号が伝達されます。また、各スイッチは電源までの入力信号範囲を備えています。スイッチがオフの状態では、電源に達する信号レベルはブロックされます。

オン抵抗のプロファイルは、アナログ入力の範囲全体にわたって平坦であり、オーディオ信号の切替え時に直線性と低歪みを維持します。

製品のハイライト

  1. SPI インターフェースを搭載しているので、パラレル変換、ロジック・トレースの必要がなく、GPIO チャンネル数が減ります。
  2. デイジーチェーン・モードでは、複数のデバイスを使用する場合にロジック・トレースを追加する必要がありません。
  3. CRC エラーの検出、無効な読出し／書込みアドレスの検出、SCLK カウント・エラーの検出により、デジタル・インターフェースの信頼性が向上します。
  4. CRC およびエラー検出機能を備えているので、ADGS1408/ADGS1409 は安全重視のシステムで使用できます。
  5. 歪みがほとんどない。

アプリケーション

  • 自動試験装置
  • データ・アクイジション・システム
  • バッテリ駆動のシステム
  • サンプル&ホールド・システム
  • オーディオ信号ルーティング
  • ビデオ信号ルーティング
  • 通信システム
  • リレーの代替品
Show More Arrow image
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示
IBISモデル ADGS1408 IBIS Model Download 328.43 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$5.80
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADGS1408

資料

3
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 07/03/2018
English

ADGS1408/ADGS1409: SPI Interface, 4 Ω RON, ±15 V/+12 V/±5 V, 1.8 V Logic Control, 8:1/Dual 4:1 Muxes Data Sheet (Rev.0)

PDFファイルを開く

redirect
490.03 K
download

PDFをダウンロード

PDF Vector

PDF

更新 07/03/2018
日本語

ADGS1408/ADGS1409: SPI インターフェース、4Ω RON±15V/+12V/±5V1.8V ロジック制御8:1/デュアル4:1 マルチプレクサ データシート

PDFファイルを開く

redirect
490.03 K
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 07/03/2018
English
UG-1284: Evaluating the ADGS1408/ADGS1409 SPI Interface, 4 Ω RON, ±15 V/+12 V/±5 V, 1.8 V Logic Control, 8:1/Dual 4:1 Muxes (Rev.0) redirect icon

922.32 K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 3
show more Icon

データシート 2

ADGS1408/ADGS1409: SPI Interface, 4 Ω RON, ±15 V/+12 V/±5 V, 1.8 V Logic Control, 8:1/Dual 4:1 Muxes Data Sheet (Rev.0)
ADGS1408/ADGS1409: SPI インターフェース、4Ω RON±15V/+12V/±5V1.8V ロジック制御8:1/デュアル4:1 マルチプレクサ データシート

ユーザ・ガイド 1

UG-1284: Evaluating the ADGS1408/ADGS1409 SPI Interface, 4 Ω RON, ±15 V/+12 V/±5 V, 1.8 V Logic Control, 8:1/Dual 4:1 Muxes (Rev.0)
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADGS1408BCPZ 24-Lead LFSCP (4mm x 4mm x 0.95mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADGS1408BCPZ-RL7 24-Lead LFSCP (4mm x 4mm x 0.95mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

評価用キット 1

reference details image

EVAL-ADGS1408-1409

ADGS1408/ADGS1409 評価用ボード

zoom

EVAL-ADGS1408-1409

ADGS1408/ADGS1409 評価用ボード

download icon

ダウンロード

 print icon

印刷
EVAL-ADGS1408-1409
ADGS1408/ADGS1409 評価用ボード

機能と利点

  • エラー検出機能付き SPI インターフェース
  • CRC エラー検出、無効な読出し／書込みアドレス検出、および SCLK カウント・エラー検出を含みます。
  • アナログ電源電圧
  • 両電源:±15 V
  • 単電源:12 V
  • 評価用ソフトウェアと組み合わせて PC 制御
今すぐ購入 詳細を表示

製品の詳細

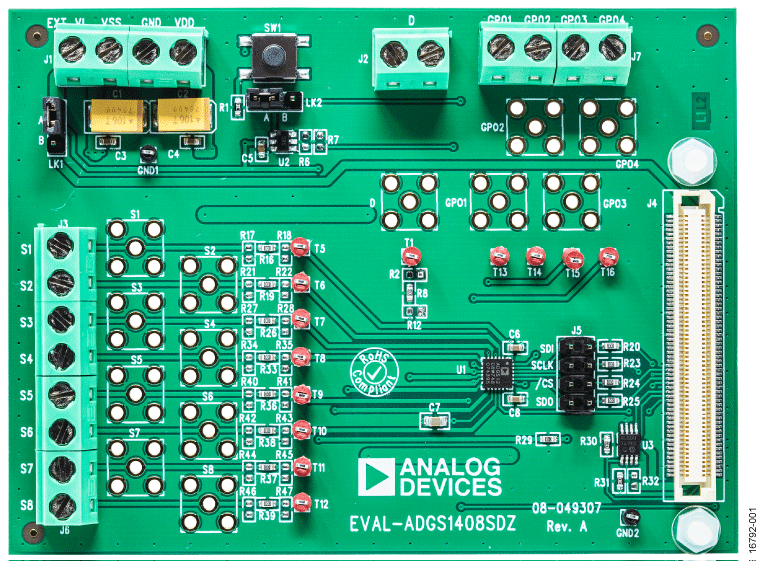

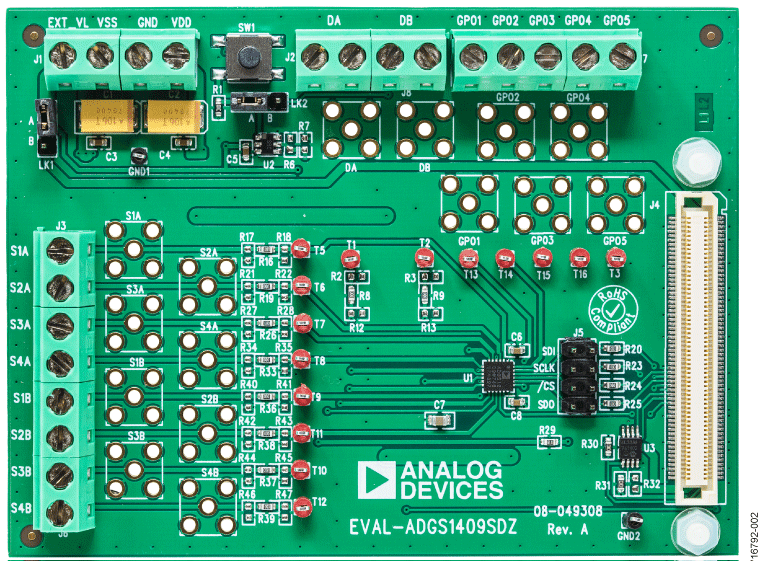

EVAL-ADGS1408SDZ/EVAL-ADGS1409SDZ は ADGS1408/ADGS1409 用の評価用ボードです。ADGS1408/ADGS1409 は、シリアル・ペリフェラル・インタフェース（SPI）によって制御される低 RON、8 : 1／デュアル 4 : 1マルチプレクサです。SPI は、巡回冗長性チェック（CRC）エラーの検出、無効な読出し／書込みアドレスの検出、シリアル・クロック（SCLK）カウント・エラーの検出など、強力なエラー検出機能を備えています。複数の ADGS1408/ADGS1409 デバイスをデイジーチェーンで構成できるため、最小限のデジタル・ラインで複数のデバイスを構成できます。ADGS1408/ADGS1409 はバースト・モードもサポートしているため、SPI コマンド間の時間が短縮されます。
