5B36
製造中止ポテンショメータ / スライドワイヤ入力 シグナル･コンディショナ･モジュール
製品情報
- ポテンショメータ入力に対応
- 帯域4Hz
- 入力抵抗に比例した出力
- 出力0～5V

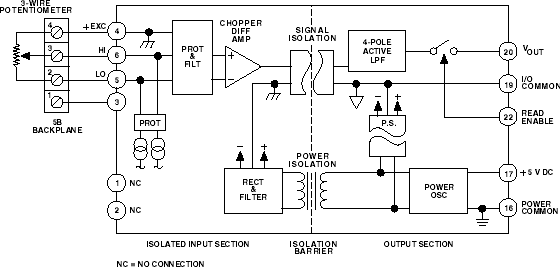

モデル5B36は、さまざまなポテンショメータや可変抵抗からの入力を0～＋5Vの高レベル出力に変換します。本モジュールは、トランス絶縁、ポテンショメータ励起、信号フィルタ処理、ライン電圧接続に対する入力保護を提供します。シリーズの出力スイッチにより、外部の多重化回路は不要になります。業界標準の5Bシリーズ・カプセル化プラグイン・モジュラー・パッケージは、すべての5Bバックプレーンと互換性があります。モジュールでは＋5V DC（±5％）を使用します。
本製品では、独自の技法を採用してトランス・カップリングで信号絶縁を提供し、安定した線形性能を実現します。信号トランスの出力側の復調器により入力信号を復元します。この信号はフィルタ処理とバッファ処理を経て正確な低インピーダンス、ローノイズの信号として出力されます。
真の3ポート絶縁には、入力と出力、入力と電源間に1500V rms、出力と電源間に250V rmsのコモン・モード電圧が存在します。
モジュールは、高精度電流源からポテンショメータ励起を供給します。低ドリフトのチョッパー安定化差動アンプの設計により、きわめて小さな励起電流を使用し、ポテンショメータの自己加熱による精度ロスを最低限に抑えることができます。低オフセット・ドリフト、±30ppm/℃のゲイン・ドリフトにより、広範な動作温度範囲で規定の精度を維持します。 5B36は、複数の3線式のポテンショメータに同じ励起電流を供給して、リード抵抗の影響を受けないようにします。
最適化された5極バターワース・フィルタ（4Hz帯域幅）は、60Hzで116dB、50Hzで108dBのノーマルモード除去比を提供します。出力ノイズはきわめて低く、100kHz帯域幅で0.3mV p-p、5MHz帯域幅で6mV p-pとなります。
入力回路は、電圧の偶発的な印加（例えばAC電源ライン、最大240V rms連続）に対して保護されています。
シリーズの出力スイッチを内蔵しているため、多くのアプリケーションで外付けの多重化回路が不要になります。このスイッチは、低出力抵抗を備えており、アクティブ・ロー・イネーブル入力で制御します。出力スイッチを使用しないときは、I/Oコモンへのイネーブル入力をグラウンドに接続して、スイッチをオンにします。
