第1回

センサーデータを
Web Bluetooth APIで取得しよう！

はじめに

第1回目は、実際にデバイス(ハードウェア)を使用して、センサーデータ取得し、そのデータを無線でPCに送り、Webブラウザに表示をしてみます。

今回使用するデバイスは、通信販売で購入できる部品を選びました。半田付けも不要です。また、アプリはAndroidアプリやiOSアプリを開発する必要がなく、HTMLファイル1つで動作するものになっています。
使用するツールやソフトウェアの技術も、情報の多いオープンソースの開発ツールを使います。

費用は、全体で6000円程度には収まると思います。所要時間は、材料が揃っていれば30分程度で終了する内容となっています。

無線通信には、Bluetooth Low Energy(BLE)を使用します。

使用するデバイスは、BLE通信とセンサーデータの制御を1つのデバイスで構成可能な、Rad Bear社のBLE Nanoを使用します。このBLEデバイスを使用するに至った経緯は、別途記事にしたいと思います。

データの表示には、Web Bluetooth APIというChrome上で動作が可能な、JavaScriptのAPIを活用します。

Web Bluetooth APIは、現在開発中という背景もあり、WindowsのChromeには一部の機能しか対応していませんのでご注意ください。
本APIは、Androidのバージョン6.0以降、MacはYosemite以降が対応となっています。
詳しくは、Web Bluetooth APIのドキュメントをご参考ください。

今回は、Macbook Air 13-inch Early 2015モデルで、OSは10.12.4 Sierraを使用し、Chromeは最新版を利用しています。

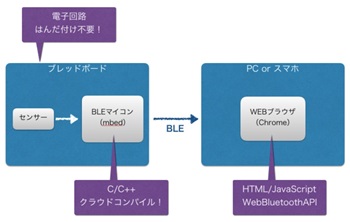

図1. システム図

それでは、用意したサンプルプログラムを使用して、実際にWebブラウザ上にデバイスのデータを表示させてみましょう。

電子部品の用意

今回使用する電子部品は、すべて電子部品専門の通販サイトで購入が可能です。

使用部品	通販サイト
	スイッチサイエンス	秋月電子通商
BLE Nano	○	×
BLE通信とセンサーデータを取得するCPUが搭載されたモジュール
ブレッドボード	○	○
電子回路基板の試作に使用する基板。BLE Nanoにセンサー、電源などを接続する際に使用します
ジャンパ線(ジャンパワイヤ)	○	○
ブレッドボードなどを使用する際に、配線を簡易的に行う導線です
半固定抵抗器(10kΩ)	○	○
ノブを回して、抵抗値(電気の通りやすさ)を変更する部品です。今回は、センサーの代わりに使用します
リチウムボタン電池ホルダー横型 (CR2032)	○	○
ブレッドボードに挿せるタイプのソケットを使用します。この電池を使用してBLE Nanoを動作させます
リチウムボタン電池(CR2032)	×	○

電子部品は、秋葉原などの電子部品専門店など、色々な方法で購入が可能です。

電子回路の組み立て

- ブレッドボードに部品を配置して回路を作成します。

まずは、BLE Nanoにプログラムを書き込む前に、電子回路の準備の為に、一旦必要な部品をブレッドボード上に配置して、他の部品との接続の位置を確認します。
以下の配線図を参考にBLE Nanoと他の部品を接続してください。

電池の接続は、最後に行います。電子部品は誤った電圧を与えると壊れるケースがありますので十分注意しましょう。

BLE Nanoにプログラムを書き込んだ後で、配線に間違いがないか確認し、最後に電池を接続します。

01-02
図2. ブレッドボードの接続図

01-03 01-04
図3-4. 実際のブレッドボード接続例

図5. 横から見た電池ホルダの接続

ボタン電池ホルダは、接続端子の長さが短いので、挿し込む穴をずらしたりすると挿さりやすい場所があります。

BLE Nanoは、プログラムの書き込みを行うためのUSBボードと、BLEのコントロールを行うマイコン(CPU)が内蔵されたモジュール部分に分かれています。

01-06

図6. 左：プログラムの書き込みを行うためのUSBボード
右：BLE Nanoの本体(マイコンモジュール)

USBボードは、プログラムの書き込みを行う際に使用し、書き込んだあとは、マイコンモジュール部分をUSBボードから外し、ブレッドボードに挿して他の部品と接続して使用します。

01-07

図7. プログラムを書き込む際のBLE Nanoの接続状態

プログラムを書きこむ時の接続は、USBボードに挿し込んで行います。

注：逆に挿し込んだり、Pinの位置がずれないか、PCにUSBを挿し込む前に確認してください。
白い四角い部品が目印になります。

BLEマイコンへの書き込み

今回は、ARM^®社が提供するmbed™というオンラインサービスを使用してCPUにプログラムを書き込みます。

通常、マイコンと呼ばれるCPUチップのプログラムをする場合、有償のプログラミングツールとCPUにプログラムを書き込む機器(JTAG)が必要になりますが、mbedに対応したマイコンボード、今回使用するBLE Nanoでは、mbedのオンライン上でツールが提供され、書き込みに使用する特別な機器無しで、プログラムを作成し、書き込むことが可能です。

BLE Nanoは、mbed以外にもArduinoにも対応しています。また、通常の開発と同様の有償ソフトを使用したプログラムも可能です。詳細は、BLE NanoのHPを参考にしてください。

Step1	- mbedに登録(Sign up)


https://www.mbed.com/en/ 画面上、mbed OS developer siteのボタンをクリック（図8）図8. mbedのホームページページ右上のLog in/Signupを選択（図9）図9. mbed OS Developer siteのトップページ新規登録の場合は、必要事項を記入してSignupを行います（図10）。すでにアカウントを持っている場合はログインしてください。図10. Signup画面
Step2	- BLE Nanoを使う準備をする

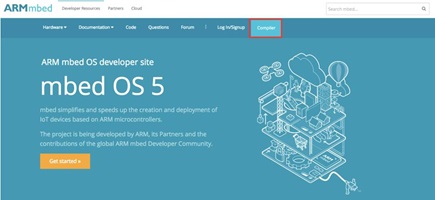

登録が完了したら、OS developer siteの”Compiler”をクリック（図11）すると、mbed Compiler Workspace Managementというツールが、別タブで開きます。これ、がWeb上でプログラミングを行い、BLE Nanoにプログラムを書きこむ際に使用するツールです。図11. mbed OS Developer siteのトップページ上部右端のComplier BLE NanoをPCのUSBに接続しmbed上で使用できるように設定します。図12. BLE NanoをPCに接続した際の様子ブラウザ上のツールで、右上部のボタンをクリックし、ターゲットとするデバイスを選択します（図13）。図13. 立ち上がったツールの画面右上「デバイス未選択」をクリックここでは、まだBLE Nanoが登録されていないので、デバイスを登録します。 “Add Platform”をクリックすると、デバイス一覧が違うウィンドウで開くので、そこからBLE Nanoを選択します。 “Add your compiler”をクリックすると、CompilerにBLE Nanoが登録できます。正しくUSBに接続されていると、BLE Nanoのボードが認識され、RedBearLab BLE Nanoが選択可能となります。詳細は、http://redbearlab.com/getting-started-nrf51822を参照ください。図14. BLE Nanoを選択
Step3	- サンプルコードをImportする


今回は、事前に用意したプログラムを使用します。プログラムそのものは、すでにmbed上に公開されていたサンプルコードに変更を加えたものです。サンプルコードはこちらからダウンロード（図15）できます。 Import Into Compilerをクリックし、オンライン上のコンパイラツールにプログラムをImportします。図15. BLE_BatteryLevelのサンプルコードを公開しているページ Importしたコードをコンパイルします。コンパイルとは、C言語などで書かれたプログラムをデバイス(CPU)が読み込める形に変換することをコンパイルと呼びます。図16. ツール画面上部のコンパイルをクリックコンパイルをクリックすると、ソースコードをコンパイルが始まります。エラーがなければ、ダウンロードフォルダに、.hex形式のデータが自動的にダウンロードされます。図17. ダウンロードフォルダ
Step4	- BLE Nanoにプログラムを書き込む


BLE Nanoは、PCからは、USBのメモリ(ストレージ)として見えています。コンパイルで生成された.hexのデータをBLE NanoにドラッグアンドドロップするとBLE Nanoにサンプルプログラムが書き込まれます。図18. BLE Nanoへのプログラムの書き込みこれで、デバイス側の準備は完了です。デバイスは、書き込み後、取り外されますが、また自動的に読み込まれてしまうケースがあります。その場合は、再度安全な取り外しをおこなってください。何度も取り外しを繰り返すと、デバイスの認識がうまくいかなくなるケースがあります。図19. デバイスの安全な取り外し続いて、表示側のWeb Bluetooth APIを使ったHTMLファイルを準備します。
