Transmitter Reference Design for a 900MHz Full-Duplex Radio

Transmitter Reference Design for a 900MHz Full-Duplex Radio

2023-04-03

作者联系方式

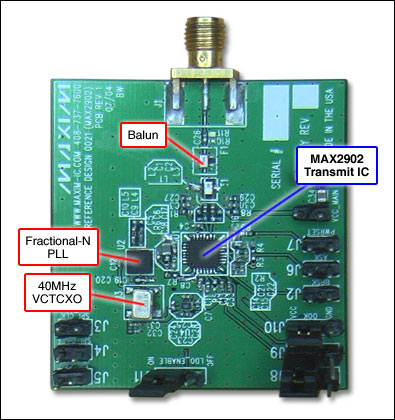

图1. 参考设计板采用MAX2902单芯片发送器，设计工作在868MHz至915MHz波段。器件完全符合FCC CFR47第15.247章节关于902MHz至928MHz ISM波段的规范

图1. 参考设计板采用MAX2902单芯片发送器，设计工作在868MHz至915MHz波段。器件完全符合FCC CFR47第15.247章节关于902MHz至928MHz ISM波段的规范。

图2. MAX2902 900MHz BPSK发送器参考设计框图，本文给出了特性报告(v1b)、方框图和接口连接，为减少来自PA的耦合，Tx IC的VCO、TCXO采用独立的LDO供电。LDO的第二路输出为合成器和Tx IC (PA除外)供电，发送器的PA直接由系统电源(VCC_MAIN)供电。此外，VSWR为8:1时，PA要求在满足20% EVM的条件下输出功率大于18dBm。这个40MHz的WLAN TCXO用来作为一个临时替代品，原设计为16.36MHz GPS基准。PLL能够接受1MHz至50MHz范围的任何参考时钟频率。客户应根据成本和对调制前载波的相位噪声容限选择合适的TCXO。

图2. MAX2902 900MHz BPSK发送器参考设计框图，本文给出了特性报告(v1b)、方框图和接口连接，为减少来自PA的耦合，Tx IC的VCO、TCXO采用独立的LDO供电。LDO的第二路输出为合成器和Tx IC (PA除外)供电，发送器的PA直接由系统电源(VCC_MAIN)供电。此外，VSWR为8:1时，PA要求在满足20% EVM的条件下输出功率大于18dBm。这个40MHz的WLAN TCXO用来作为一个临时替代品，原设计为16.36MHz GPS基准。PLL能够接受1MHz至50MHz范围的任何参考时钟频率。客户应根据成本和对调制前载波的相位噪声容限选择合适的TCXO。
