LTspice: 连接这些点

by Gabino Alonso
2015-01-20
添加至 myAnalog
下载文章
添加至 myAnalog

将文章添加到 myAnalog 的资源部分、现有项目或新项目。

创建新项目

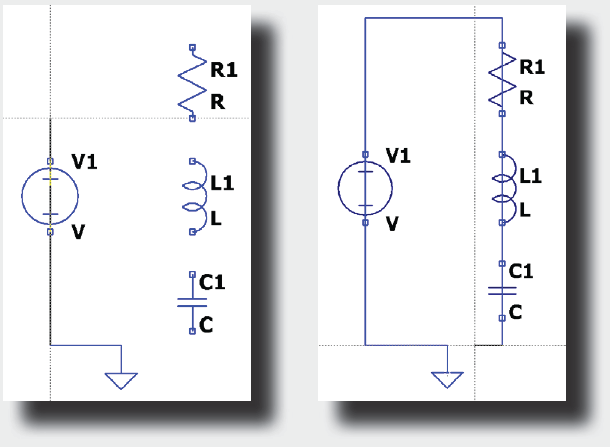

有些时候最简单的东西躲避着我们。通常，把组件置入 LTspice 原理图之后，您可以选择利用连线工具画导线 (F3)，单击左键以开始一根导线，再次单击左键以改变方向或连接，重复以上动作直到电路完成为止，然后单击右键以取消。但是您知道吗? 您可以穿过电阻器等组件画导线，导线将被自动切断，从而使组件与导线相串联。直接穿过多个组件画一根导线是一种实现组件串联连接的简易方法。




Connect the Dots
Connect the Dots

关于作者

Gabino Alonso
Gabino Alonso目前是Power by Linear™部门的战略营销总监。加入ADI公司之前，Gabino在凌力尔特、德州仪器、加州理工州立大学担任过市场营销、工程、运营和讲师等多个职位。他拥有加州大学圣巴巴拉分校电子和计算机工程硕士学位。
