摘要

本应用笔记介绍怎样实现Maxim DS2156DK开发板的DS2156 Utopia II总线与DK101或DK2000演示母板的连接。

DK101是低成本演示母板，用于评估Maxim电信IC。IC安装在专门设计的可以连接到DK101的子板上。DK101包含一颗微处理器、闪存和基于SRAM的程序存储器、各种振荡器、辅助逻辑，以及用于连接主机的RS-232接口。高性能演示母板(DK2000)含有全面评估Maxim电信子板所需的所有辅助逻辑。DK2000的处理器接口适应各种电信产品，方便进行原型设计和开发。板载MPC8260、64MB RAM、高达1MB的L2-Cache、两块2MB的闪存、快速以太网以及RS-232使得DK2000功能强大，非常灵活。

引言

DS2156具有可配置的TDM和UTOPIA II两种总线接口。UTOPIA II接口具有以下特点：

• 全部或部分DS1/E1，比特率是64kbps的倍数
• 非信道化E1
• 符合ATM论坛对DS1和E1承载ATM的规范
• 标准UTOPIA II到ATM层接口
• 可配置UTOPIA地址
• 物理层接口以下面两种方式之一接收DS1/E1数据流
  • 时钟数据、帧开销指示
  • 数据位置上的跳空时钟
• 环回诊断
• 发送FIFO深度可配置为2、3或者4信元
• 可选单比特HEC误码插入
• 集成可设置信元丢失指示(LCD)和可选中断
• 接收方向FIFO溢出中断

高性能演示母板(DK2000)含有全面评估Maxim电信子板所需的全部辅助逻辑。DK2000的处理器接口适应各种电信产品，方便进行原型设计和开发。板载MPC8260、64MB RAM、高达1MB的L2-Cache、两块2MB的Flash、快速以太网以及RS-232使得DK2000功能强大，非常灵活。DK2000通过三条50线高密度子板连接器分别为四块子板提供处理器总线接口、TDM和UTOPIA接口。

DS2156 UTOPIA硬件

DS2156提供用户可选的TDM或者UTOPIA背板总线。当UTOPIA II工作时，在发送和接收方向同时出现时钟、同步和数据等基本TDM信号。

在ATM应用中，通过TUSEL引脚选取UTOPIA II总线接口。当TUSEL低电平时，使能TDM总线；当TUSEL高电平时，使能UTOPIA II总线。下面介绍与UTOPIA II总线接口相关的每个引脚。

UR-ADDR0–UR-ADDR4，接收UTOPIA地址，(输入)：ATM层驱动这5条UTOPIA地址总线，选择相应的UTOPIA端口。RX_UTOP_ADDR4是MSB，RX_UTOP_ADDR0是LSB。

/UR-ENB，接收UTOPIA使能，(输入)：这是ATM层驱动的低电平有效信号，指示将在下一周期结束时采样UR-DATAx和UR-SOC。

UR-SOC，接收UTOPIA信元起始(输出)：当UR-DATAx中含有信元的第一个有效比特，DS2156驱动该高电平有效信号，它只在/UR-ENB使能之后的周期以及信元传送时有效。

UR-DATA0–UR-DATA7，接收UTOPIA数据总线(输出)：ATM层选择一个UTOPIA端口进行信元传送之后，DS2156驱动这条数据总线。该总线为三态总线，只在/UR-ENB使能之后的周期以及信元传送时有效。UR-DATA7是MSB，UR-DATA0是LSB。

UR-CLAV，接收UTOPIA信元可用(输出)：如果被轮询端口可以向ATM层传送一个完整的信元，该高电平有效信号有效。如果UR-ADDRx与任何UTOPIA端口地址都不匹配，该信号通过下文详述的控制线进入三态。UR-CLAV0能够与1CLAV复用实现轮询模式，同时它可实现直接状态模式。

UR-CLK，接收UTOPIA时钟(输入)：接收UTOPIA总线时钟。

UT-ADDR0–UT-ADDR4，发送UTOPIA地址(输入)：ATM层驱动这条总线，轮询并选择合适的UTOPIA端口。UT-ADDR4是MSB，UT-ADDR0是LSB。

/UT-ENB，发送UTOPIA使能(输入)：在UT-DATAx含有效信元的周期，ATM层输出该低电平有效信号。

UT-SOC，发送UTOPIA信元起始(输入)：在UT-DATAx含有信元的第一个有效字节时，ATM层输出该高电平有效信号。

UT-DATA0–UT-DATA7，发送UTOPIA数据总线(输入)：ATM层向所选端口之一传送的8Bit实际数据。UT-DATA7是MSB，UT-DATA0是LSB。

UT-CLAV，发送UTOPIA信元可用(输出)：如果DS2156具有足够空间接收来在ATM层的一个完整的信元，DS2156输出该高电平有效信号。如果UT-ADDRx与任何UTOPIA端口地址都不匹配，该信号通过下文详述的控制线进入三态。UT-CLAV0能够与1CLAV复用实现轮询模式，同时它可实现直接状态模式。

UT-2CLAV，发送UTOPIA 2信元可用(输出)：DS2156输出该高电平有效信号，表示发送端可以容纳两个信元。UT-2CLAV0能够与1CLAV复用，端口0可实现直接状态模式。该信号的时序同UT-CLAV相同。该总线不是三态总线。

UT-UTDO，UTOPIA发送数据输出(输出)：进入发送格式器之前的数据。在TCLK上升沿更新。该输出一般连接至TDATA。

UT-CLK，发送UTOPIA时钟(输入)：发送UTOPIA总线时钟。

UTPOIA–背板接口

DS2156的UTOPIA接口将发送ATM信元按照ATM论坛规范af-phy-0016.000和af-phy-0064.000映射至DS1/E1帧，并以相同的映射方式接收信元。在接收侧，按照ITU-T I.432的信元描述机制确定ATM信元边界。ATM层和系统侧同义，均指DS2156的UTOPIA II接口。

UTPOIA–发送操作

DS2156与ATM层的接口完全符合ATM论坛的UTOPIA Level 2规范，同时支持直接状态和与1CLAV复用模式。DS2156可以配置使用0到31地址中的一个作为其UTOPIA端口地址，为信元速率适配提供4信元缓冲。

发送FIFO深度可设为2、3或者4信元。当被轮询的端口可以接收信元时，DS2156为该端口产生一个信元可用信号。此外，DS2156可为每个端口输出2信元可用指示。DS2156使用UT-SOC (发送UTOPIA信元起始)检测信元的第一个字节。如果在信元传送期间出现伪UT-SOC，DS2156定位最后的UT-SOC，忽略FIFO中的不完整信元

UTPOIA–接收操作

DS2156接收接口完全符合ATM论坛的UTOPIA Level 2规范。DS2156可以配置使用地址范围0至7、8至15、16至23以及24至32之一作为UTOPIA端口地址。对于直接状态轮询，地址范围可以是0至3、8至11、16至19和24至27之一。

如果接收FIFO非空，输出信元可用信号。该信号在端口完成信元传送的一个时钟周期之后要根据接收FIFO空满状态进行更新。在这一时钟周期，该端口的信元可用信号处于不可用状态。在同一UTOPIA端口连续传送两个信元之间，DS2156需要至少一个时钟延时来更新内部信元指针。

DS2156DK I/O引脚通过映射与Adtech AX/4000连接

表1列出了如何连接DS2156DK与Adtech AX/4000宽带测试系统来测试DS2156 UTOPIA II总线。

表1. I/O引脚映射与Adtech AX/4000连接

使用DS2156配置UTPOIA II

表2中的寄存器设置DS2156子板为UTOPIA II、单CLAV、PHY端口0为8位模式。DS2156DK的插头J1 (Tx)和插头J2 (Rx)提供UTOPIA II总线连接。

对寄存器进行配置之后，用户需要触发MSTREG.URST位，复位UTOPIA II内核。

表2. UTOPIA II设置，子板CPLD的寄存器设置

表3. UTOPIA II设置，E1配置时的寄存器设置

表4. UTOPIA II设置，UTOPIA II配置时的寄存器设置

UTPOIA II设置：采用Adtech AX/4000设置DS2156DK

当DS2156DK和Adtech AX/4000连接时，可以通过计算机UTOPIA Level II设置接口，运行Adtech AX/4000软件来更改UTOPIA II的配置。

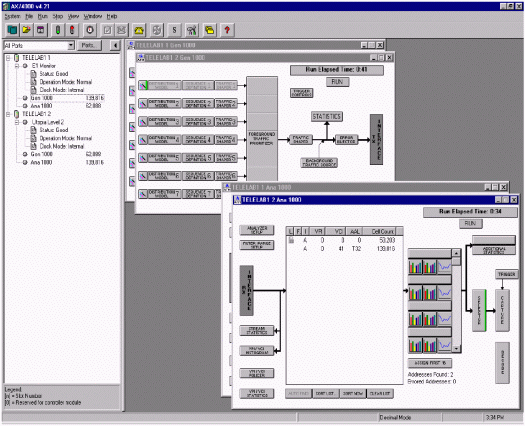

图1显示使用Adtech AX/4000软件配置UTOPIA II时，用户看到的界面。

图1. Adtech AX/4000软件界面

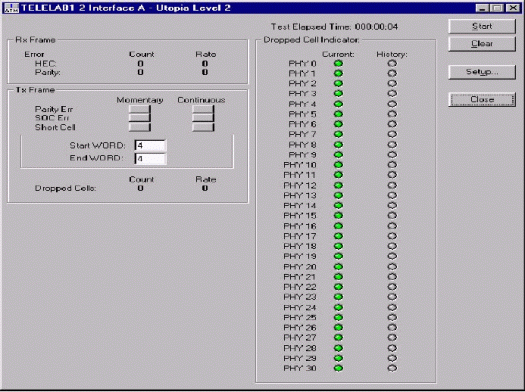

更改UTOPIA II设置时，用户将看到图2所示的界面。

图2. UTOPIA II的Adtech AX/4000软件界面

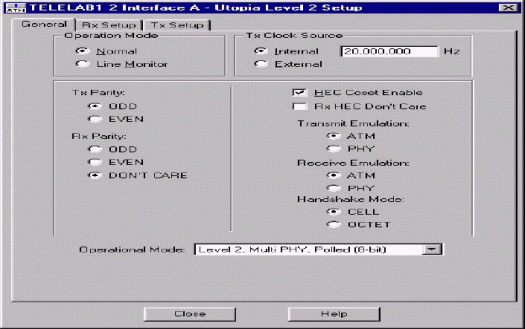

点击SETUP框，可以从UTOPIA II设置对话框中访问以下功能。图3所示为通用模式。

图3. 通用模式时设置UTOPIA II的Adtech AX/4000软件界面

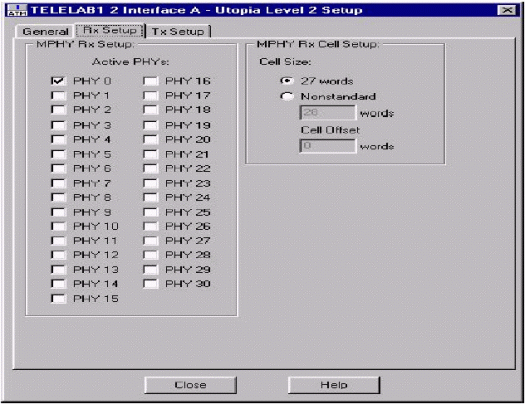

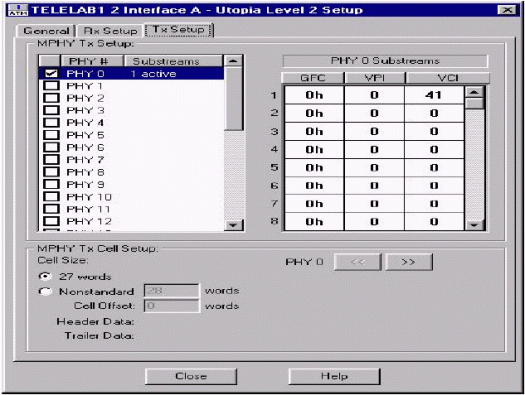

软件界面中的'Rx Setup'和'Tx Setup'更改接收和发送设置。图4和图5分别显示了接收和发送设置的软件界面。

图4. 接收模式时设置UTOPIA II的Adtech AX/4000软件界面

图5. 发送模式时设置UTOPIA II的Adtech AX/4000软件界面

DK2000

DK2000开发平台提供4MB闪存，分成两块。每一块配置为512k x 32，由4片带插座的Atmel AT49LV040构成，方便拆卸进行外部编程。通过跳线，两个闪存块都可以配置为启动ROM。MPC8260的片选0和片选1控制闪存块。每块的片选分配通过跳线进行配置选择。电路板上有丝印指示FLASH器件同哪一字节通道连接。

为满足调试和开发要求，DK2000平台提供两种调试连接器。连接器P9是由Motorola定义的连接至MPC8260的标准JTAG/COP接口。连接器P20是WindRiver定义的Vision Probe/Vision ICE连接器。

用户软件可以通过Vision ICE端口或者JTAG/COP端口下载至板上SRAM或者FLASH。如果采用了FLASH编程，则建议使用FLASH bank 1，FLASH bank 0含有默认的固件。

MPC8260 I/O引脚映射

MPC8260提供120个I/O引脚，可配置为专用或者通用I/O。DK2000开发平台尽可能开发I/O的功能。

把DS2156DK子板直接插入DK2000的子板连接器就完成了连接。某些子板有两个连接器，有些有三个。第三个连接器可选，用于实现高级功能(UTOPIA总线、POS-PHY总线等)。DK2000同时适用两连接器和三连接器子板，并支持第三连接器的高级功能。注意，子板不支持热插拔，DK2000平台断电后才能连接子板。表5列出了处理器MPC8260在UTOPIA时的管脚配置，以及怎样通过子板连接器进行连接。

表5. UTOPIA的I/O引脚分配

详细信息

欲获取更多UTOPIA/DS2156、DK101以及DK2000的信息，请访问我们的网站china.maximintegrated.com/telecom，或者联系Maxim电信应用支持组。
