便携式投影仪6A RGB LED驱动器参考设计

2023-03-30

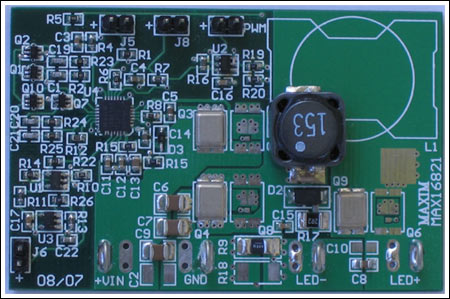

Figure 1



Figure 1



概述

本参考设计针对便携式投影仪的6A降压型LED驱动器，参考设计基于PWM HB LED驱动器MAX16821，该电路可驱动一个LED；驱动RGB三色LED时需要使用三片MAX16821。

LED驱动器规格

  • 输入电压范围(VIN)：10V至15V
  • 输出电压(VLED)：4.5V至6V
  • 输出电流(ILED)：1.5A至6A，可模拟控制
  • 模拟控制电压：1.1V至2.8V，对应1.5A至6A
  • 最大LED导通占空比：50%
  • 最大LED电流上升/下降时间：< 1µs
  • 最大LED电流纹波：6A时，< 15%
