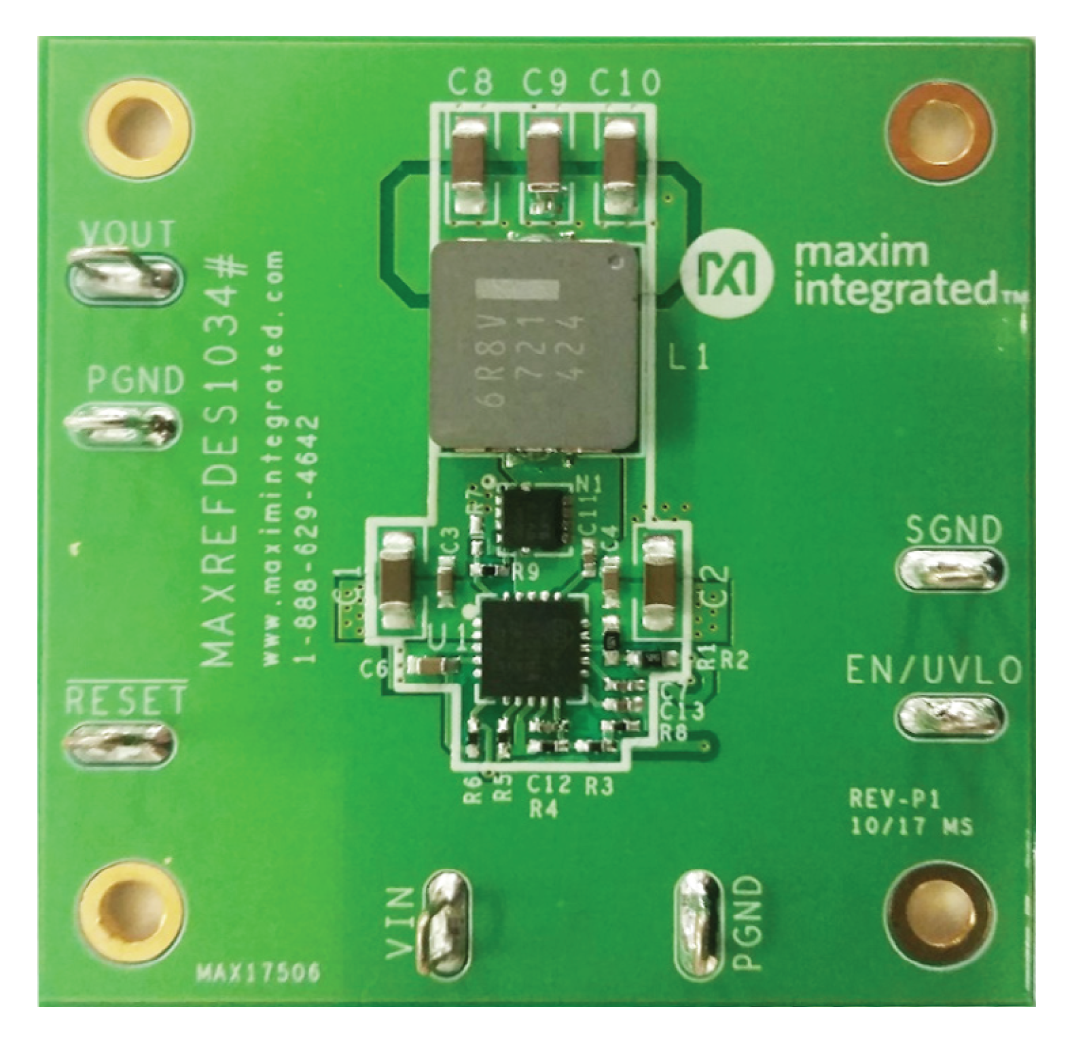

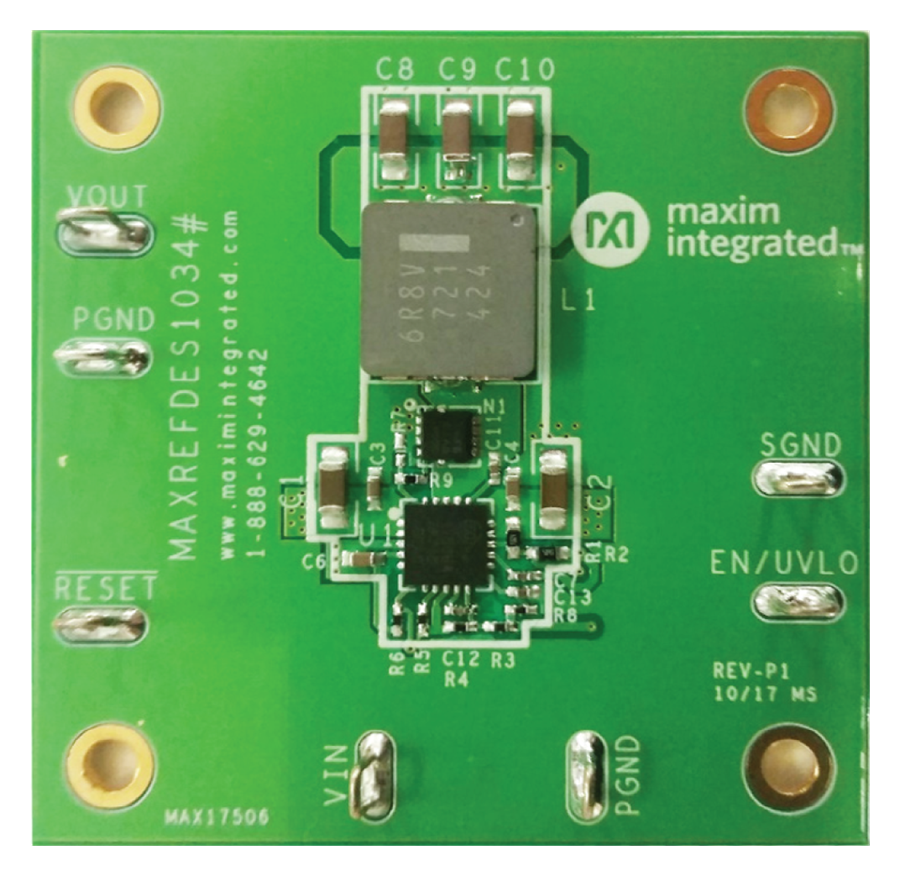

MAXREFDES1034是一款电视应用辅助电源。它针对监控和控制等辅助功能的系统电源需求,可提供5V输出和高达5A的负载电流。工作电压范围为11.5V至28V,系统设计人员可根据具体的输入电压需求进行调整。当今大多数电视机采用平板屏幕,因此可放置转换器的空间有限。该电源采用薄型设计,考虑了当代电视机的尺寸和空间需求。旨在提高效率,同时总高度不超过6mm。

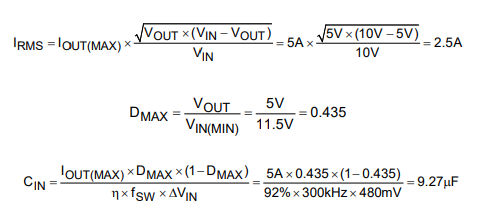

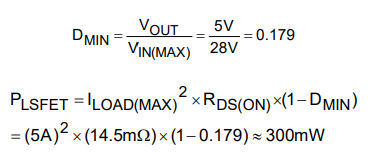

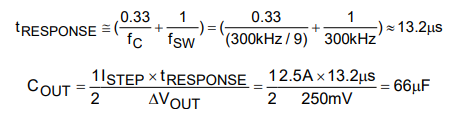

该电源以MAX17506峰值电流模式控制器为核心。在12V和24V(常见的电视系统电压)下进行了测试。
优势和特点
- 薄型设计(高度:6mm)
- 5V/5A输出
- 内置软启动
- 300kHz开关频率
- PWM模式
- 自举LDO,用于提升高VIN下的效率
- 内置软启动
- 内部补偿
