设计、搭建、测试
图示的电路板已装配完成且经过测试。

概览

设计资源

设计集成文件

  • Bill of Materials
  • Layout
  • Schematic
  • Gerber Files
  • Software Files
下载设计文件 3.54 M

评估硬件

产品型号带"Z"表示符合RoHS标准。评估此电路需要下列选中的电路板

  • MAXREFDES220# EV Kit
查询库存和在线购买

描述

The MAXREFDES220# reference design provides everything you need to quickly prototype your product to measure finger-based heart rate, blood oxygen saturation level (SpO2), and blood pressure trending (BPT).

The MAX30101 and the MAX32664 provide an integrated hardware and software solution for multiple finger-based applications. The MAX32664 firmware provides algorithm output.

MAX32630FTHR is provided to emulate a host system for easy development.

Design files, firmware, and software are available for this reference design. The board is also available for purchase.

优势和特点

MAX30101 Heart Rate Monitor and Pulse Oximeter

  • Tiny, 5.6mm × 3.3mm × 1.55mm 14-Pin Optical Module
  • Integrated Cover Glass for Optimal, Robust Performance
  • Ultra-Low Power Operation for Mobile Devices (<1mW)
  • Programmable Sample Rate and LED Current for Power Savings
  • High SNR (Signal-to-Noise) Ratio, >80dB (typ)

MAX32664 Sensor Hub

  • Maxim-Licensed Firmware for Complete Algorithmic Support of: 1) Finger Heart-Rate and Blood Oxygen Saturation Calculations or 2) BPT, Heart-Rate, and Blood Oxygen Saturation Calculations
  • Industry-Standard I2C Interface for Communication with Host Controller
  • Dedicated Bootloader Authenticates Secure Firmware Updates

3-Axis Accelerometer

  • Provides Greater Accuracy
  • Compensates for Motion Artifacts

详情

概述

MAXREFDES220#提供详细的设计信息,帮助用户利用Maxim器件快速实施基于光电容积脉搏波法(PPG)的心率、SpO2和BPT测量。

MAX30101采用1.8V电源供电,一路5.0V电源用于内部LED驱动。通过MAX32644能够配置该器件的多数参数。模块可由软件控制关断,关断时待机电流降为零。由此,电源电压可以始终保持供电状态。

MAX32664为小尺寸、低成本、电源经过优化管理的传感器集中器,支持MAX30101基于手指测量的各种应用。集中器通过专用的I2C接口透明采集并处理PPG、加速度计输出。第二个标准模式I2C接口通过专用的命令集连接到主机。MAX32664A为支持心率和SpO2测量的器件版本,MAX32664D则为MAX32664A的超级版,增加了BPT功能。MAXREFDES220#可以配置支持其中任意版本器件的设计。

基于Windows®-的GUI可方便地配置传感器,并以图形方式显示原始数据和处理后的心率、SpO2数据。评估套件也可以收集并记录传感器输出,便于离线评估。MAXREFDES220#也可采用BPT、心率和SpO2固件编程,并利用Android应用程序显示这些结果。

随参考设计附送的MAX32630FTHR电路板用于主机系统仿真,便于系统开发。Arm® Mbed™ 网站提供MAX32630FTHR固件源代码,用户可以在任何平台上运行自己的定制主机。.

Analog为其所有的参考设计在线提供材料清单(bom)、原理图、布局文件、gerber文件、固件和软件。

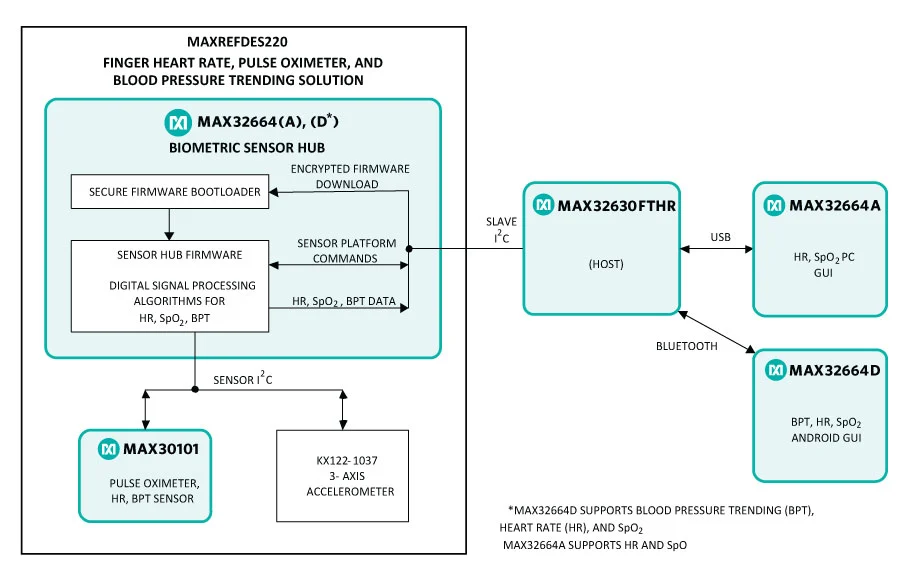

MAXREFDES220 System Diagram

MAXREFDES220 System Diagram
