概览
优势和特点
- 快速评估 MAX86165
- 支持配置优化
- 便于理解 MAX86165 架构和解决方案策略
- 实时监控
- 数据记录功能
- 板载加速度计
- Bluetooth® LE
- Windows® 10 兼容的 GUI 软件
产品详情
MAX86165 评估板（EV 套件）可快速评估 MAX86165 光学 AFE 数据采集系统。MAX86165 AFE 是一款完全集成的光学模块，包含带 IR 发射器的可编程 LED 驱动器和高效 PIN 光电二极管，非常适合在耳机等小空间内进行接近传感和心率检测。MAX86165 AFE 的读出通道提供低噪声信号调节 AFE，包括 20 位 ADC 和业界领先的环境光消除 (ALC) 电路，在白卡环回测试中可实现 94.5 dB SNR。
MAX86165 支持 I2C 兼容接口。MAX86165 EV 套件支持灵活配置，能够以尽可能低的功耗优化测量信号的质量。该 EV 套件支持文件和闪存日志记录，让用户能够断开与计算机的连接，以更便利的方式获取数据，例如在夜晚或户外跑步时。

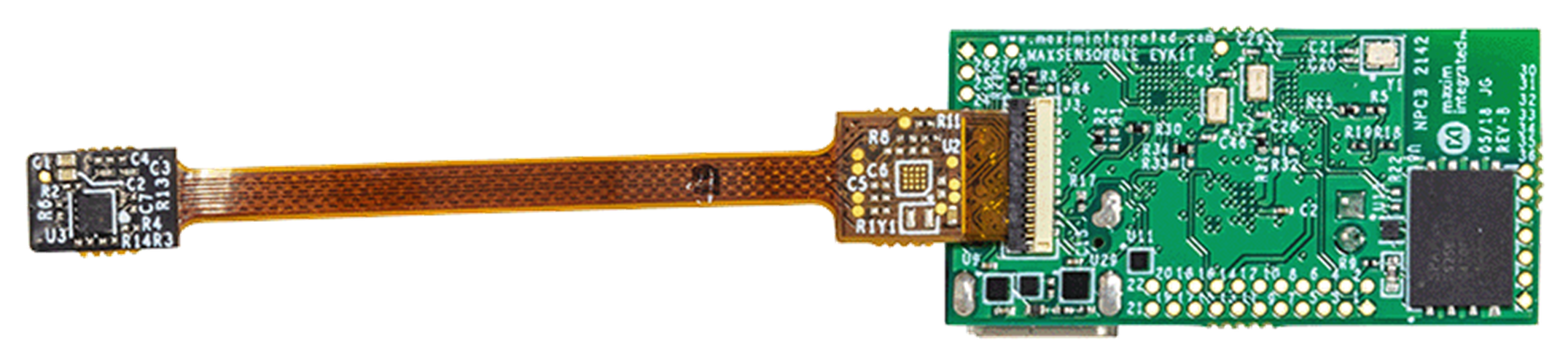

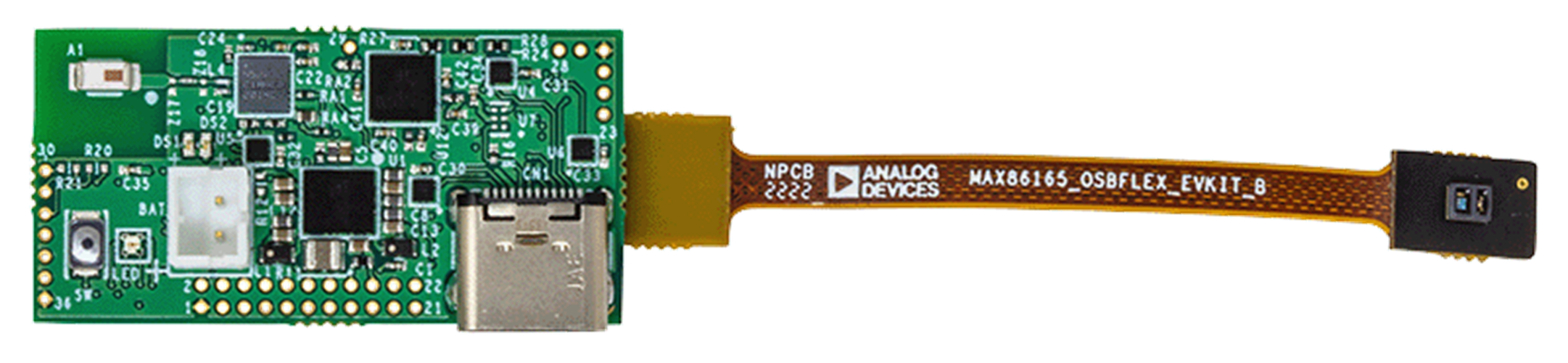

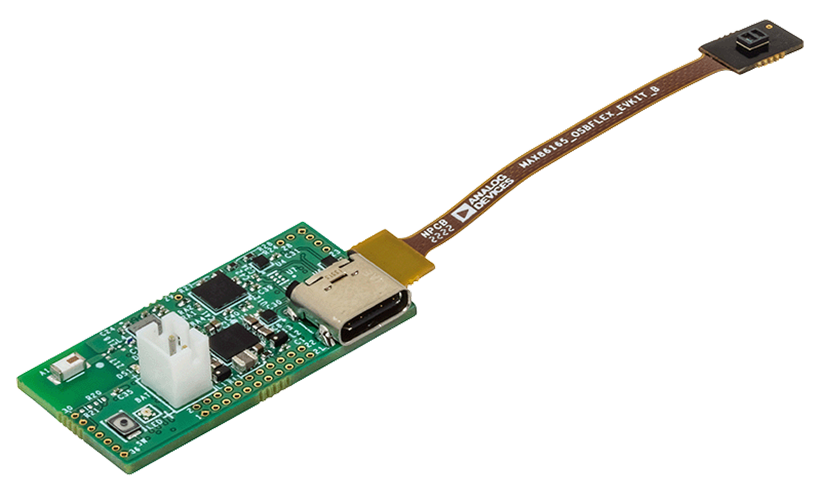

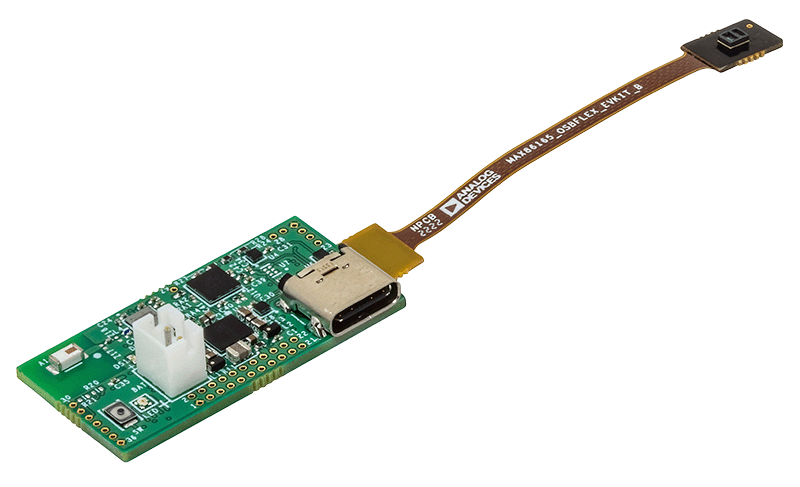

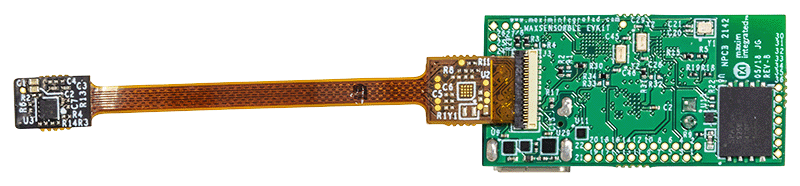

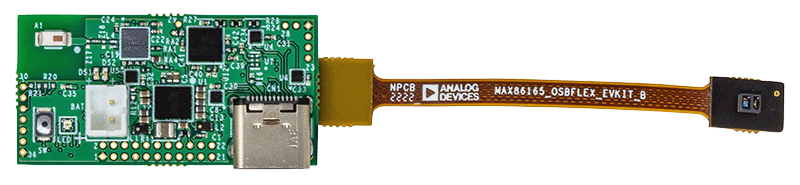

MAX86165 EV 套件包括两块电路板。MAXSENSORBLE_EVKIT_B 是主数据采集板，而 MAX86165_OSBFLEX_EVKIT_B 则是 MAX86165 的传感器子板。评估板由锂聚合物电池供电，并通过 USB-C 电缆充电。该评估板使用通过 Windows® BLE 或 Cypress USB Bluetooth® LE 加密狗 CY5677 使用 Bluetooth®。该 EV 套件配备最新固件，但为了便于升级固件，仍集成了可编程电路板 MAXDAPTYPE-C。
填写保密协议 (NDA) 后，即可提供完整文档。要申请保密协议，请单击此处。
使用入门
- MAXSENSORBLE_EVKIT_B 板
- MAX86165_OSBFLEX_EVKIT_B 板
- 105 mAh 锂聚合物电池 LP-401230
- USB-C 转 USB-A 电缆
- MAXDAP-TYPE-C 编程器板
- Micro USB-B 转 USB-A 电缆
系统需求
- MAX86165 EV 套件
- USB-C 转 USB-A 电缆
- 具有内置蓝牙功能的 Windows PC
- 或者 Cypress USB 蓝牙 LE 加密狗 CY5677
- 105mAh 锂聚合物电池 LP-401230
- Microsoft .NET Framework 4.7.2 或更高版本
- 推荐 Windows 10 系统
文档
-
MAX86165 Evaluation Kit (Rev. 2)2024/6/21PDF402 K
