概览
优势和特点
- 输入电源范围：4.5V 至 36V
- 0.8 至 10V 可调
- 提供高达 6A 的电流
- 频率同步输入
- 使能输入
- 提供电压监测 PGOOD 输出
- 经过验证的 PCB 布局
- 全面装配且经过测试
产品详情

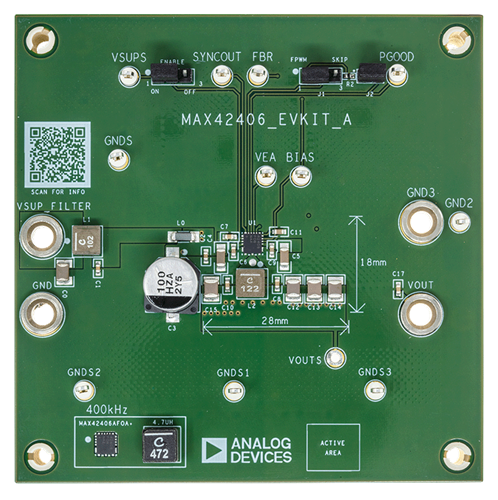

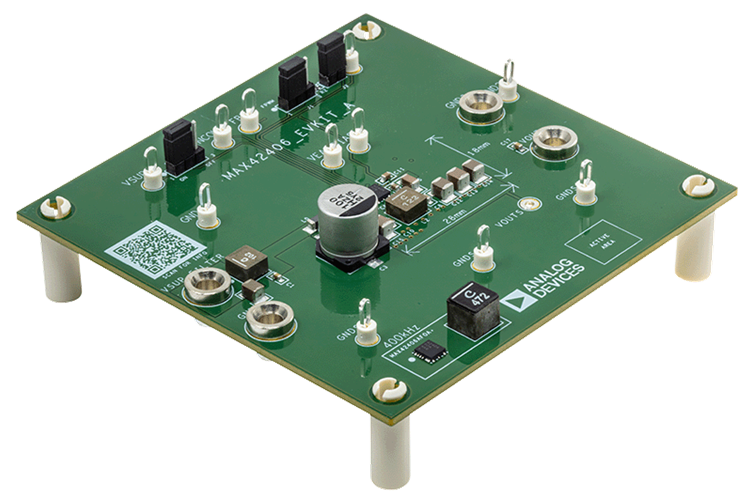

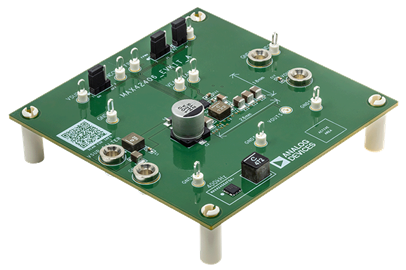

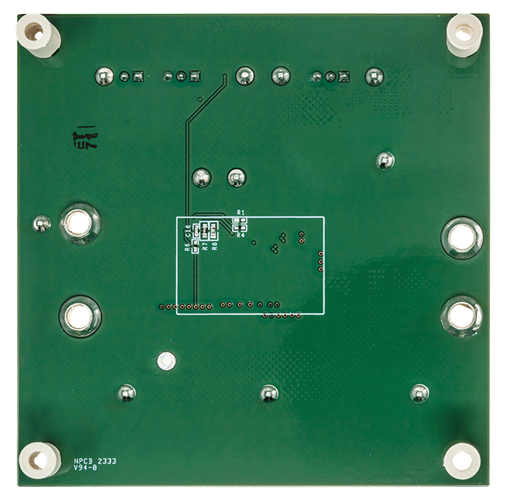

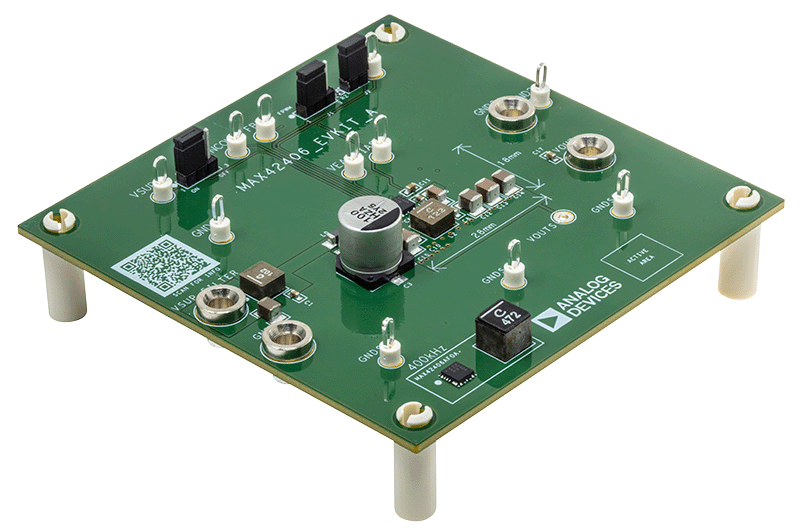

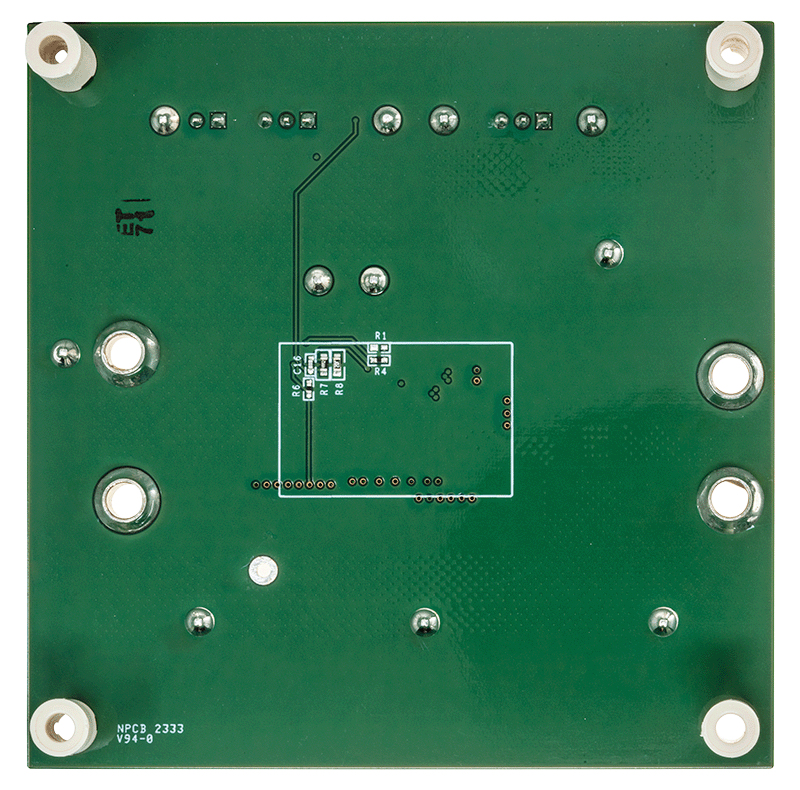

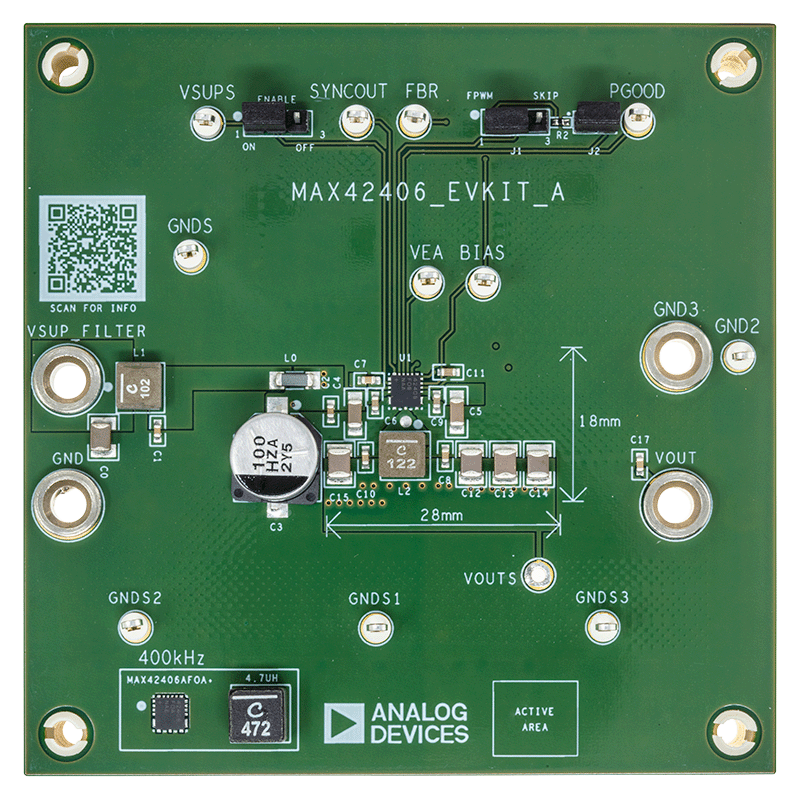

MAX42406 评估套件（EV 套件）设计可靠，用于评估具有 10μA 静态电流的 MAX42406 1.5MHz 同步降压转换器。标准 EV 套件印刷电路板 (PCB) 配备 MAX42406AFOB+（1.5MHz，可调输出），以及用于评估的各种测试点和跳线。该 EC 套件的输出电压是固定的，并且可以通过最少的元件变化轻松配置。该评估套件默认用于在 4.5V 至 36V 输入电压范围内提供高达 6A 的电流。可以通过观察 PGOOD 信号来监控输出电压质量。MAX42406 EV 套件还可用于评估 MAX42405 和 MAX42406 的所有型号。
系统需求
- MAX42406 EV 套件
- 36V，6A 电源 (PS)
- 适当的电阻负载，或者可吸收 6A 电流的电子负载
- 数字万用表 (DMM)
- 示波器
文档
-
MAX42406EVKIT: Evaluation Kit for MAX42405/MAX42406 User Guide (Rev. 0)2023/11/20PDF744 K
-
MAX42406EVKIT Gerber Files2023/11/20ZIP1 M
