MAX30101WING

MAX30101的扩展板

顶部

概览

优势和特点
产品详情

优势和特点

方便易用的扩展板
- 0.9英寸x 2.0英寸DIP外形尺寸
  - 兼容试验板
  - 兼容Feather板
- 集成PMIC以提供LED驱动电压
- +1.8V和+3.3V逻辑VIO相互兼容
- 带ZIF扁平柔性电缆连接器
  - 与MAX30205EVSYS兼容
MAX30101高灵敏度脉搏血氧仪和心率传感器特性
- 无创反射式LED解决方案
- 5.6mm x 3.3mm x 1.55mm 14引脚光学模块
  - 集成盖板玻璃以实现出色、稳健的性能
- 超低功耗工作满足移动设备要求
  - 可编程采样率和LED电流有助于省电
  - 低功耗心率监测器(< 1mW)
  - 超低关断电流（0.7µA，典型值）
- 快速数据输出能力
  - 采样率高达3200sps
- 抗运动伪影的能力强
- 工作温度范围：–40°C至+85°C
MAX14750A PMIC特性
- Micro-I_Q 250mW降压-升压稳压器
  - 为MAX30101提供VLED电压
  - 输出电压可编程范围：2.5V至5V
  - 静态电流：1.1µA
  - 可编程限流
  - 输入电压范围：1.8V至5.5V
- Micro-I_Q 100mA LDO
  - 为MAX30101提供1V8电源轨
  - 输入电压范围：1.71V至5.5V
  - 输出可编程范围：0.09V至4.0V
  - 静态电流：0.9µA
  - 可配置为负载开关
  - 独立使能引脚
  - I²C 控制接口

产品详情

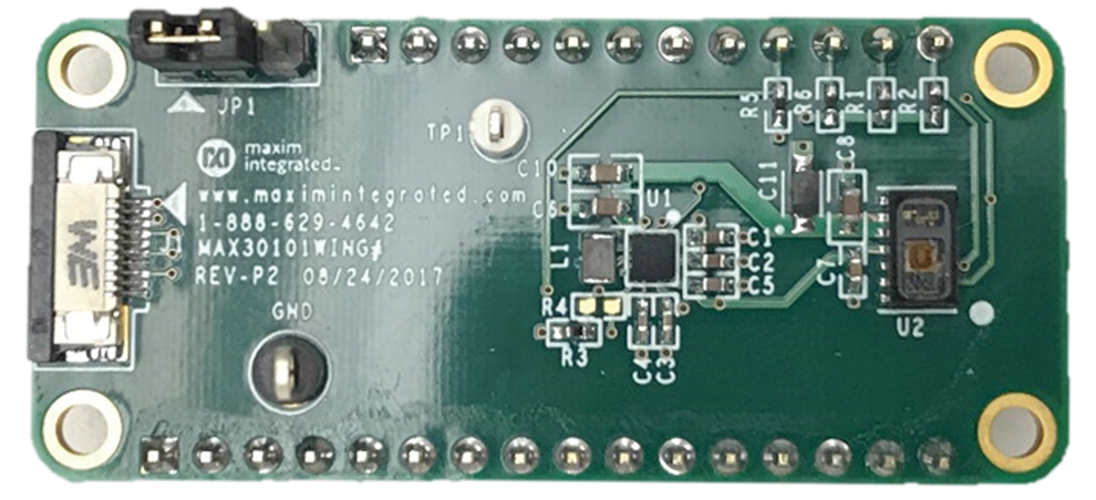

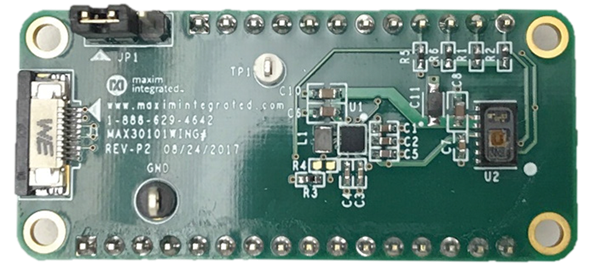

MAX30101WING板是一款快速开发板，旨在为MAX30101脉搏血氧传感器快速开发应用固件。MAX30101WING包含MAX14750A电源管理IC (PMIC)，可为MAX30101提供+1.8V电源轨(1V8)，以及+2.5V至+5V可编程电源轨(VLED)，以驱动MAX30101内部LED。该板兼容+1.8V和+3.3V逻辑(VIO)，可通过跳线JP1进行选择。ZIF扁平柔性电缆连接器可用于集成MAX30205EVSYS，后者带有MAX30205硅基人体温度传感器。该板与MAX32630FTHR无缝集成，可实现快速原型制作和开发。
