MAX25512BEVKIT 评估套件

概览

优势和特点
产品详情

优势和特点

展示 MAX25512B 的稳健性
3V 至 36V 的宽输入工作范围（高达 40V 负载断开）
为汽车和显示器背光应用中的中型到大型 LCD 显示器的 HB LED（最多四串）供电
400kHz 至 2.2MHz 电阻可编程开关频率，具有扩频选项
相移调光选项
演示逐周期限流值和热关断特性

演示宽调光比
演示可实现更佳 EMI、声学性能和更高调光比的混合调光
演示淡入/淡出以实现平滑的亮度过渡
用于展示热折回功能
I²C 可编程能力
专用 GUI
经过验证的 PCB 和热设计
全面装配且经过测试

产品详情

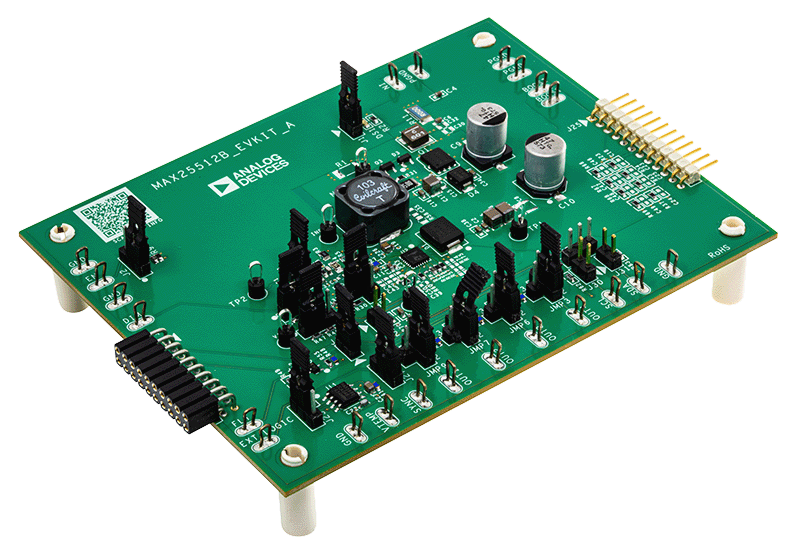

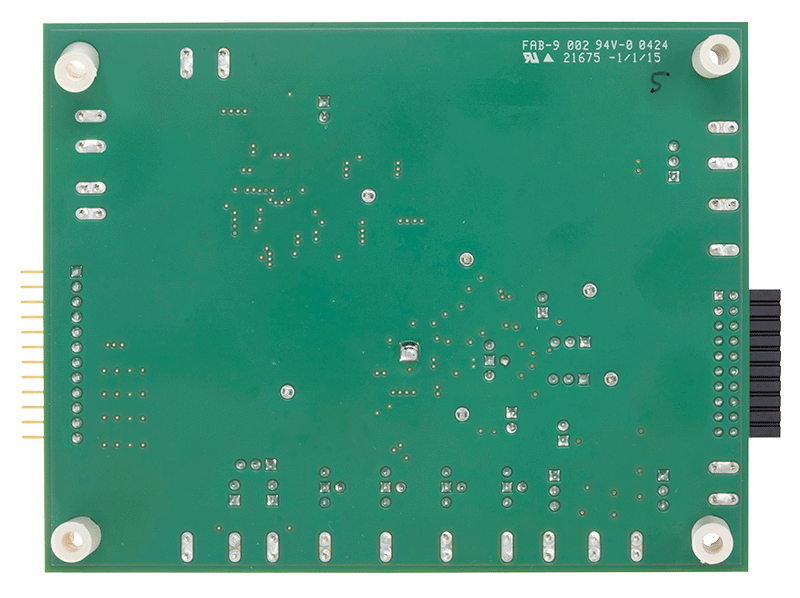

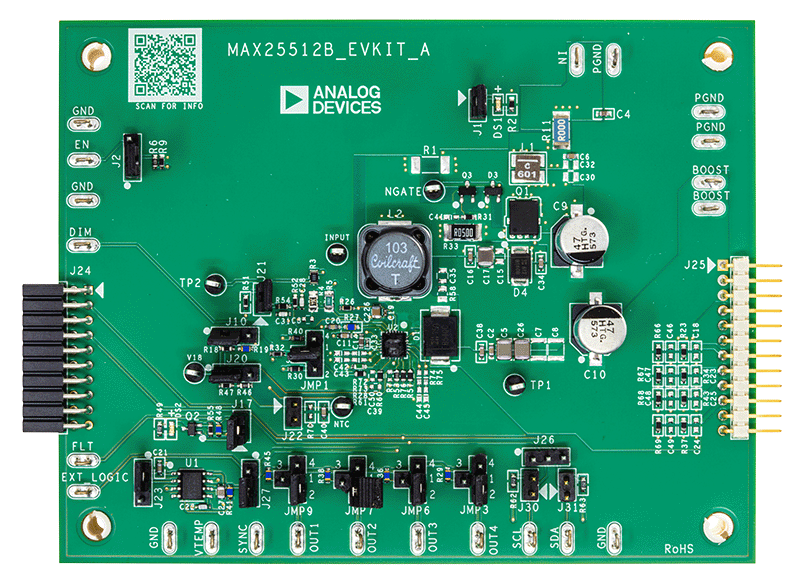

MAX25512B 评估套件（EV kit）演示 MAX25512B 集成 4 通道高亮度 LED (HB LED) 驱动器，具有 I² 用于汽车显示器的 C 接口。

评估套件采用 3V 至 36V 直流电源电压工作，开关频率可设置为 2.2MHz 或 400kHz。该 EV 套件只能配置为在 I² C 模式下工作。为了改善 EMI，扩频模式 (SSM) 默认处于启用状态，但可以通过操作寄存器位来禁用它。该 EV 套件演示了相移、脉宽调制 (PWM) 调光。通过利用应用到 DIM PCB 焊盘上的 PWM 信号可执行外部调光，也可以通过 I²C 编程所需的调光频率和单个占空比来进行内部调光。通过寄存器位可使能混合调光特性，从而减少 EMI。该 EV 套件具有 LED 电流折返选项，通过 NTC 传感器（未提供）或模拟调光将其作为温度的函数。还提供了 I²C 可编程自动淡入淡出功能。

最后，评估板演示了 LED 短路、LED 开路、LED 对地短路、升压输出对地短路/欠压和过压、以及过温故障保护。

对于 2.2MHz 或 400kHz 以外的开关频率的操作，应根据 IC 数据表中的计算来选择外部组件。

评估板提供 I²C 接口，可与 MINIQUSB+ 适配板或第三方 I²C 控制器配合使用。该 EV 套件还包括与 Windows^® 兼容的软件，可提供一个简单的图形用户界面 (GUI) 来实现 IC 的功能。
