概览

优势和特点

  • 自生型隔离式现场端电源VDDF
  • 2个单向通道，带输入电荷泵（MAX22517和MAX22518），提供开漏输出（MAX22518和MAX22519）
  • 通过板载元件提供浪涌和短路保护
    • 24VAC短路保护
    • ±1kV线对地和±2kV线对线浪涌耐受能力（1.2/50µs波形）
  • 便于连接外部设备的端子板和测试点
  • 逻辑端单电源VDDL, 电压范围为3V至5.5V
  • 确保提供高达 3.5kVRMS隔离，持续60s
  • 工作温度范围：–40°C to +125°C
  • 经过验证的PCB布局

产品详情

MAX22518评估套件（EV套件）设计可靠，用于评估MAX22517–MAX22519系列自供电、双通道、3.5kVRMS 数字隔离器。借助评估套件，可通过端子板或测试点轻松访问两个通道。也可以使用测试点访问隔离的现场端电源 VDDF。评估套件包括必要的外部元件，用于演示器件的浪涌性能(1.2/50µs)，输入和现场地之间高达±1kV（差分），或输入之间高达±2kV（共模）。

MAX22518评估套件支持MAX22517–MAX22519系列的所有三种型号。可通过逻辑端输出（OUT1L和OUT2L）的跳线连接或断开上拉电阻，具体取决于U1提供开漏输出还是推挽输出。该评估板采用宽体8引脚SOIC封装，爬电距离和电气间隙为5.5mm。评估套件的更多详情参见表1。

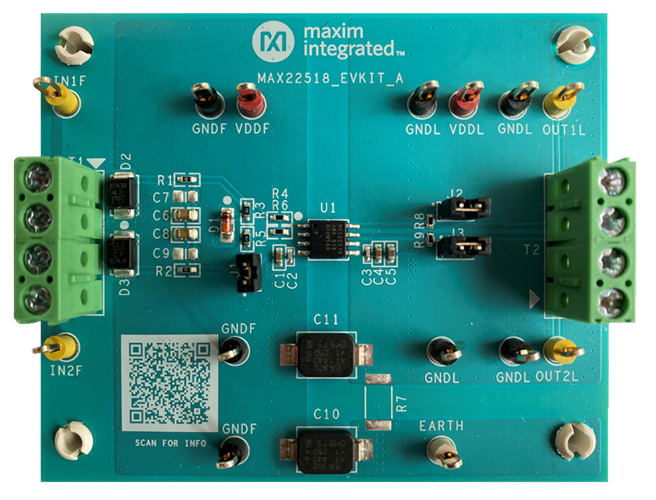

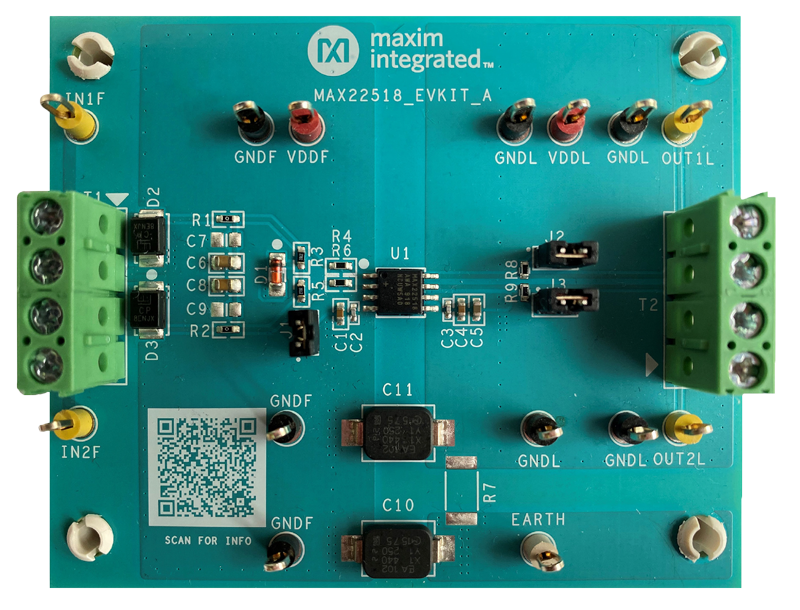

MAX22518评估套件(MAX22518EVKIT#)已装配完成且经过测试，并配备了MAX22518AWA+（图1）。该评估板还支持MAX22517AWA+和MAX22519AWA+，但需要用户更换U1。详情请参见表1，以及MAX22518EVKIT#部分的评估MAX22517和MAX22519。

评估套件由逻辑端的单电源VDDL供电，电压范围为3V至5.5V。现场端电源 VDDL由器件产生，标称电压为3.3V。逻辑端接地(GNDL)与现场端接地(GNDF)隔离，支持高达445VRMS的连续工作电压差。为了在两侧之间没有任何隔离的情况下评估器件的电气参数，可以在GNDL和GNDF之间共享一个公共地。

注意:订购评估套件时，如果MAX22518AWA+不适用，请申请获取能够焊接至PCB的适用MAX22517–MAX22519 IC样片。

应用

  • 楼宇自动化
  • 工业物联网
  • 工业网络系统
  • 医疗设备
