概览

优势和特点

  • 轻松评估 MAX22202
  • 可为外部 PWM 或可调节板载 PWM 输入配置
  • 可配置 RILIM 寄存器以调节集成限流值阈值
  • 使用 MODE 引脚可配置衰减模式
  • 全面装配且经过测试
  • 经过验证的 PCB 布局

产品详情

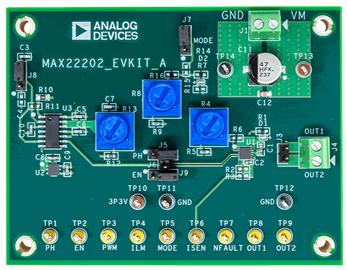

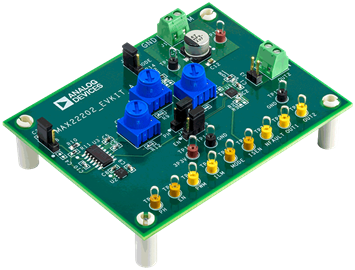

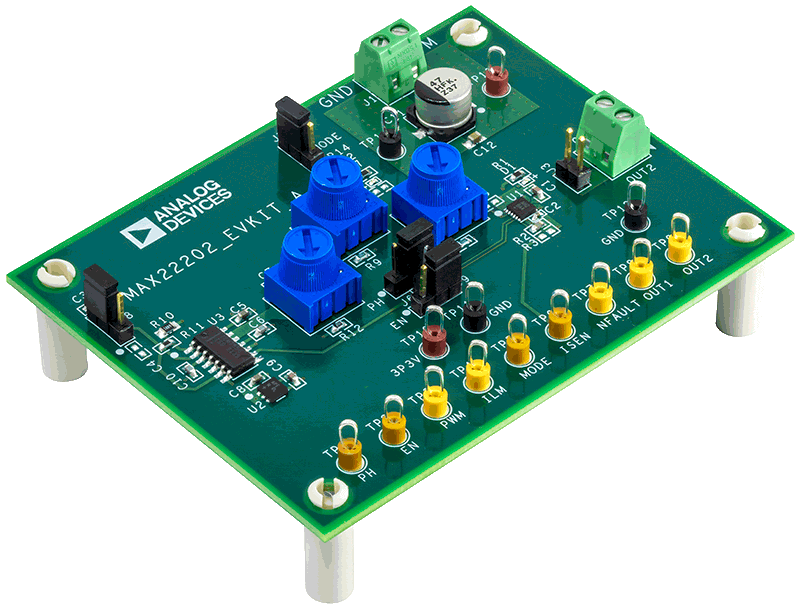

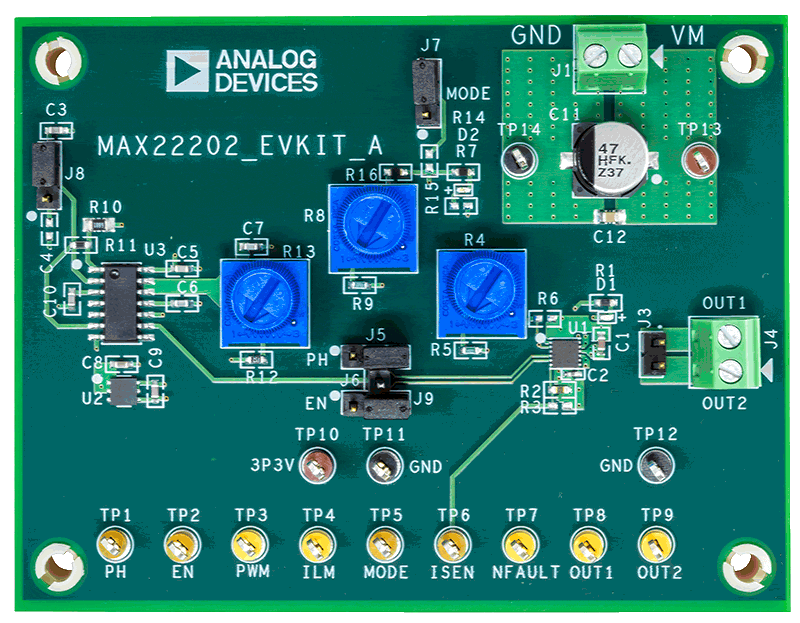

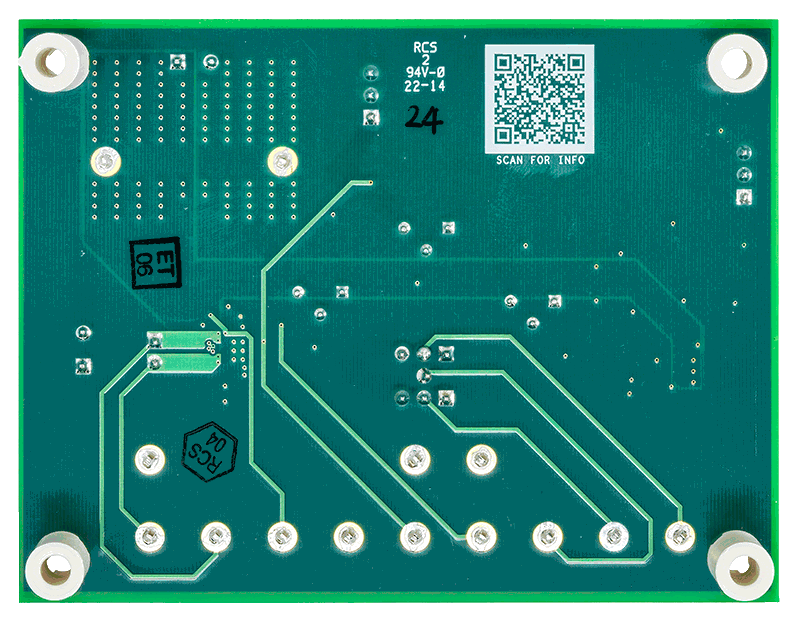

MAX22202 评估套件（EV 套件）设计可靠，用于评估 MAX22202 有刷直流电机驱动器。MAX22202 IC 集成了在全桥配置中用于 36V、3.5A 电机驱动应用的极低阻抗 FET。这种配置的典型 RON（高侧 + 低侧）为 0.3Ω。该 EV 套件具有接头、测试点和端子板，从而为 MAX22202 电机驱动器的 PWM 输入、电流感应输出、电源输入和电机驱动器输出提供接口。板载 ICM7556 提供板载 PWM 发生器，该发生器具有 16.5kHz 的固定频率，占空比可调范围为 4% 至 95%。该 EV 套件还允许用户使用板载电位器调节集成限流值。

技术与领域

相关产品

系统需求

  • MAX22202 EV 套件
  • +36V、5A 直流电源
  • 高达 100kHz 的方波信号发生器（可选）
  • 有刷直流电机或负载
