概览
优势和特点
- 很容易评估MAX22190
- 评估板逻辑侧由USB供电
- 可配置为IEC 61131-2类型1、3和2
- 独立从机或菊链连接的SPI接口
- 使用MAX14483和MAX12931进行电隔离
- 可靠的设计，±2kV线间浪涌容限
- Windows® 10、Windows 8.1、Windows 7和Windows XP®兼容软件
- 完全装配并经过测试
- 经过验证的PCB布局
- 符合RoHS标准
产品详情

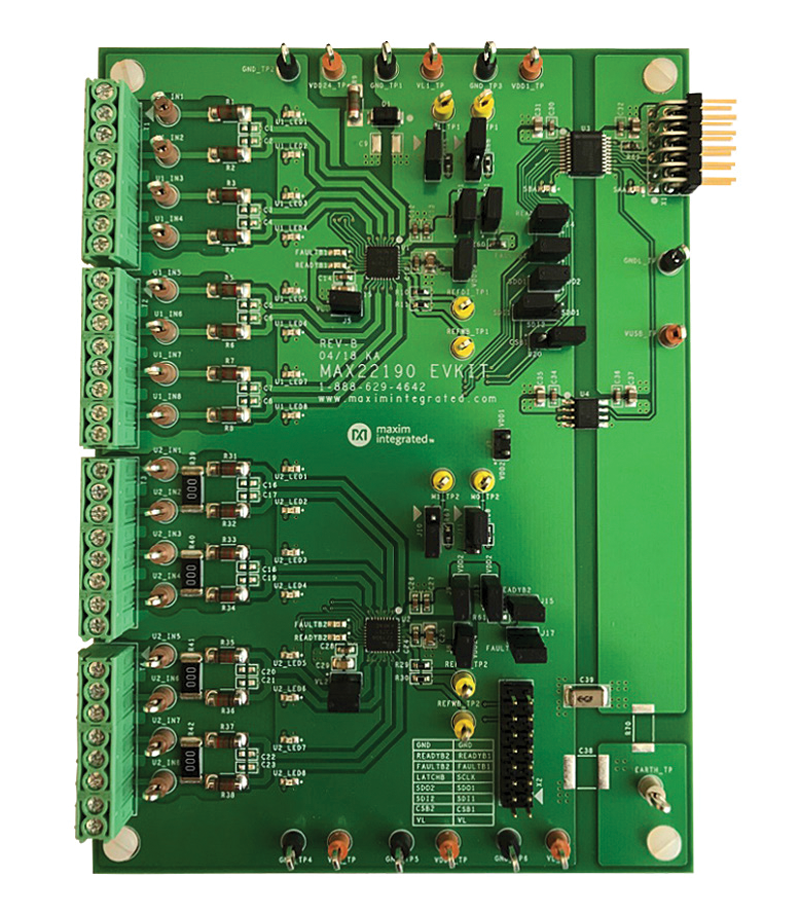

MAX22190评估系统(EV系统)提供评估MAX22190八通道工业数字输入器件(带诊断功能)必须的硬件和软件。MAX22190评估板具有兼容Pmod™的连接器，用于SPI通信。评估系统包括USB2PMB2适配器电路板，通过USB端口从PC接收命令，形成软件与评估板上MAX22190之间的通信SPI接口。
评估系统包括图形用户界面(GUI)，提供目标器件与PC之间的通信。MAX22190评估板有两片MAX22190器件(U1和U2)，可工作在多种模式，如图1所示：
- 单通道模式：USB2PMB2#适配器连接到评估板上的U1或U2，取决于哪个是首选通道，并选择使用板载跳线。
- 独立从机模式：USB2PMB2#适配器使用两个片选信号(CS1和CS2)，通过同一连接器/GUI接口控制每片芯片。
- 菊链模式：USB2PMB2#适配器通过MAX14483数字隔离器同时连接到U1和U2，U1的SDO连接到U2的SDI。U1和U2由同一SPI接口控制。
应用
- 楼宇自动化
- 工业自动化
- 过程自动化
- 可编程逻辑控制器
