概览

优势和特点

  • 高效率DC-DC转换器
  • 高达16A的峰值输出电流
  • 差分远程电压检测
  • 工作电源电压范围：3.0V至5.5V
  • I2C 控制输出电压：
    • 0.5V至1.275V，步进为6.25mV
  • 出色的负载瞬态性能
  • 可编程补偿
  • 2.2MHz或1.1MHz工作频率
  • 支持环路测量
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

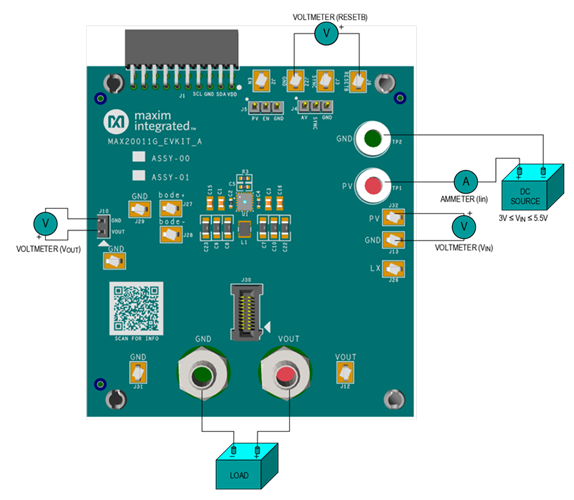

MAX20011G评估套件是一款装配完成且经过测试的PCB，用于展示MAX20011G降压稳压器的功能。MAX20011G的额定输出电流为16A。该IC采用3V至5.5V输入电源电压，可以转换提供0.5V至1.275V输出电压。

MAX20011G采用2.2MHz固定频率PWM模式，能提供更出色的抗扰度和负载瞬态响应性能。由于工作频率为2.2MHz，因此可以使用所有类型的陶瓷电容，而且所需的外部组件极少。展频调制选项可充分减少电磁辐射。集成式低RDS(ON)开关可提高重载时的效率，并简化其布局。

MAX20011G采用出厂预设输出电压。该I2C接口支持按照编程设置的摆率来动态调节电压。其他功能包括可编程软启动、过流保护和过温保护。



应用

  • 汽车ADAS系统
  • SoC内核电源
