概览

优势和特点

  • 4.5V 至 16V 输入电压范围
  • 0.6V 至 3.3V 输出电压范围
  • 最大负载：25A
  • 高效率解决方案
    • 峰值效率高达 97%
    • 满载效率高达 87%
    • 1A 且启用 DCM 时低载效率高达 96%
  • 灵活的设计支持及早定义 PCB
    • 尺寸与 VT2491 (15A) 和相关可扩展产品兼容
    • 可编程开关频率高达 1MHz
    • 可编程软启动和 STAT 延迟时序
    • 具有外部输入选项的可编程基准电压
    • 可编程正负过流保护 (OCP) 限制
  • 先进的架构、保护和报告保证可靠的设计
    • 模拟电流或温度报告
    • 具有开路检测功能的差分远程检测
    • 采用 Quick-PWM™ 架构的快速瞬态响应
    • 基于百分比的输出功率正常和 OVP
    • 开漏状态指示器 (STAT) 引脚
    • 输入欠压和过压锁定
    • 自适应死区时间控制
  • 节省电路板空间
    • 集成升压开关
    • 27 焊球 WLCSP (2.2mm x 3.8mm) 尺寸
    • 使用陶瓷输入和输出电容器操作

产品详情

MAX16425 评估套件（EV 套件）可作为评估 MAX16425 电压调节器 IC 的参考平台，而 MAX16425A EV 套件则用于评估 MAX16425A IC。MAX16425/MAX16425A 是一款单芯片、集成开关稳压器，可为低输出电压应用提供紧凑、高效、快速、精确和可靠的功率传输解决方案。这两种设备具有不同的可编程选项，可实现广泛的配置。

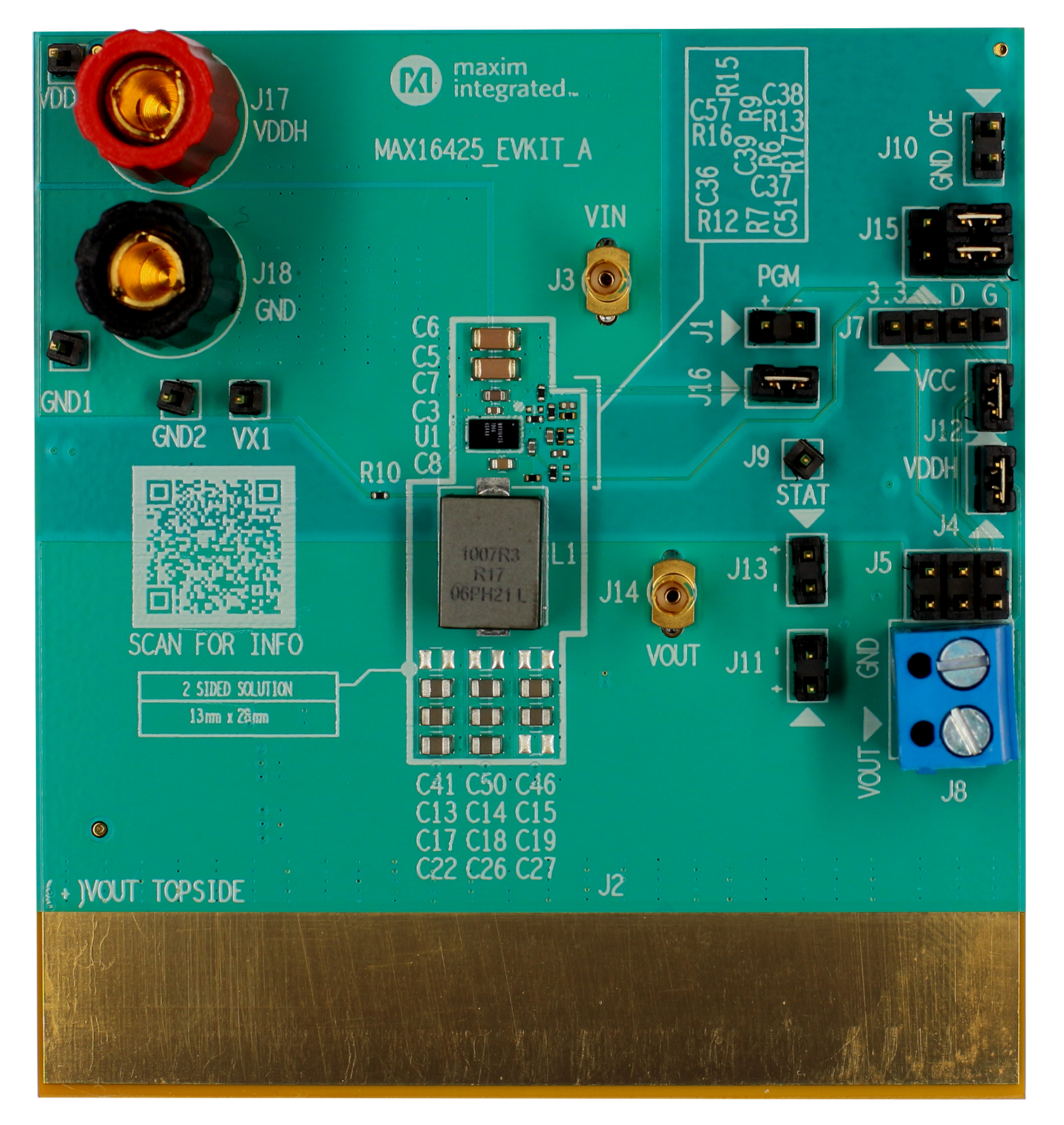

EV 套件包含全面装配并经过测试的印刷电路板 (PCB)，实现了 MAX16425/MAX16425A 的功能，其中包含引脚跳线\测试点和输入/输出连接器，可在各种应用中实现灵活性和易用性。有关更多详细信息，请参阅 MAX16425 IC 数据手册。
