EVAL-LTM4719-AZ
LTM4719 | 带有 I2C 电池健康监测器的 42V 双输入、低噪声 150mA 降压型 μModule 稳压器
顶部
概览
优势和特点
- 输入之间的无缝过渡
- 与 LTpowerPlay 兼容
- 库仑计数器 GUI 易于使用
- 访问库仑计数器寄存器数据
- 可选超级电容器平衡器
产品详情
EVAL-LTM4719-AZ 评估板采用 LTM®4719，这是一款 42V 双输入、150mA 同步降压型电源 μ模块® （微模块）稳压器，带有集成电池健康监测器和低压差线性稳压器。EVAL-LTM4719-AZ 具有 2.4V 至 42V 的宽工作输入范围，并支持两个独立输入电源之间的无缝转换。输出范围为 1V 至 4.2V，可提供高达 150mA 的连续输出电流。

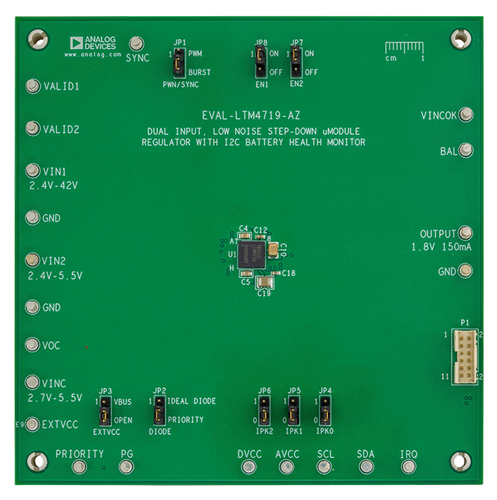

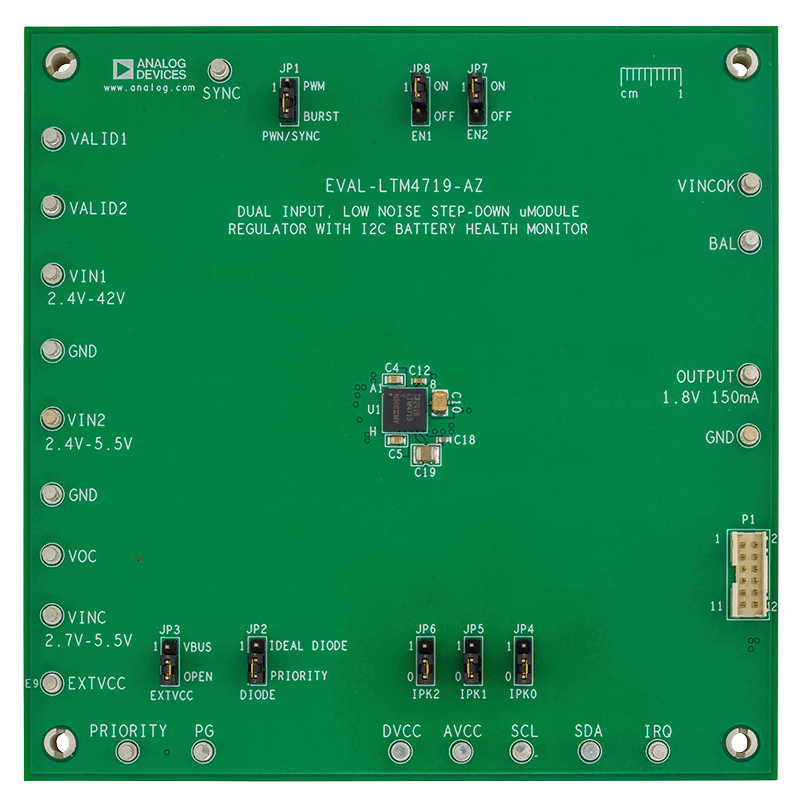

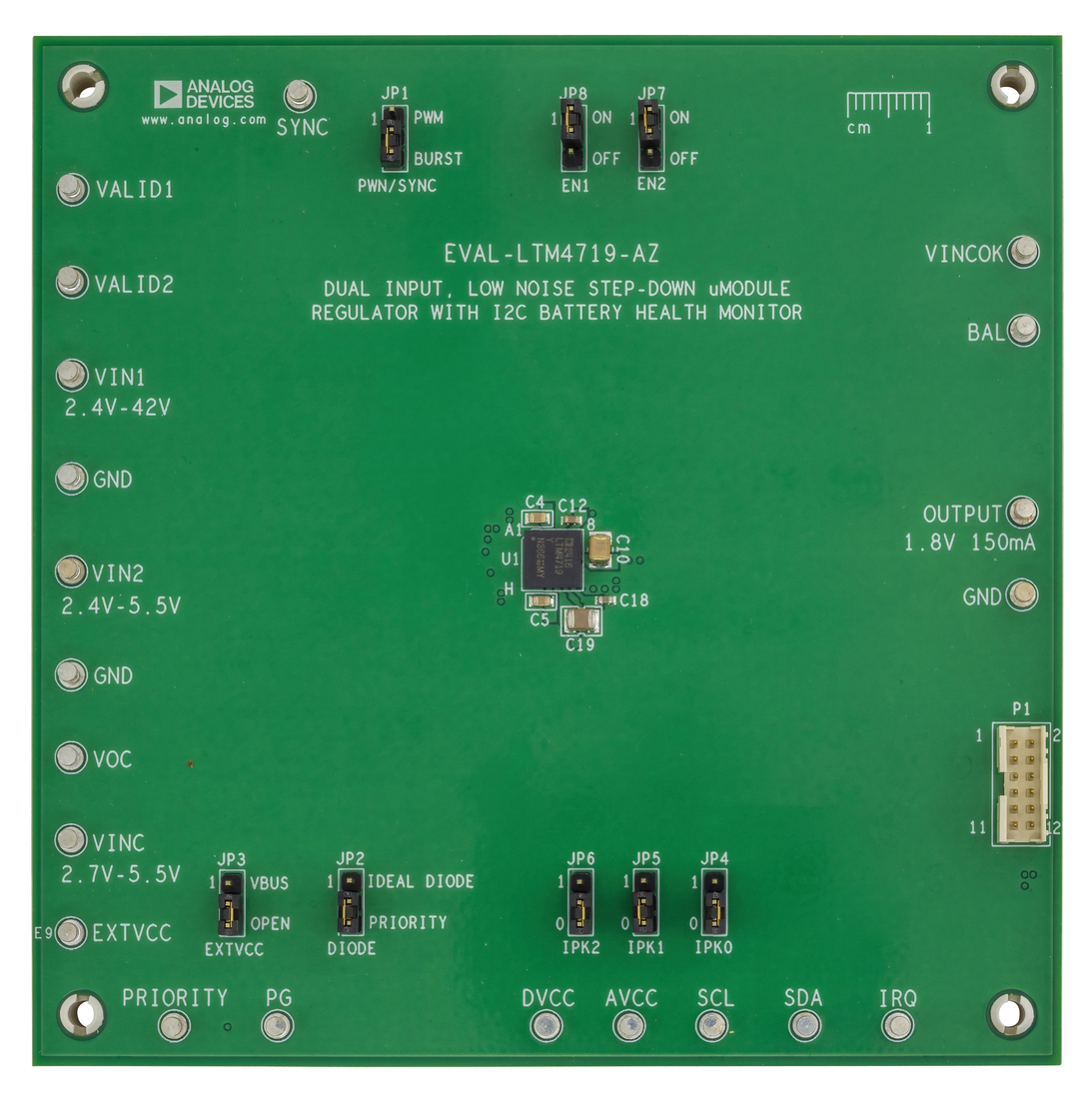

EVAL-LTM4719-AZ 还具有 EXTVCC 至 VBUS 的跳线 (JP3)，可在某些应用中提高效率。可以通过 VALID1、 VALID2、 PRIORITY、PG 指标来监控系统。有精确的 VSET1 和 VSET2 比较器来编程独立的欠压锁定 (UVLO) 阈值。故障保护特性包括输入 UVLO、电源良好、限流值和过温保护。内置精密库仑计支持 1.8V 至 5.5V 的输入电压和高达 100mA 的峰值电流。EVAL-LTM4719-AZ 利用跳线，通过设置 IPK0（JP4）、IPK1（JP5）和 IPK2（JP6），轻松地将库仑计的峰值电流限制从 5mA 编程为 100mA。
EVAL-LTM4719-AZ 可使用 ADI公司 I2C/SMBus/PMBus 适配器 DC1613A，直接连接到 P1 处的 PC。LTpowerPlay® 允许用户运行图形用户界面 (GUI) 并配置电池健康状态 (SoH) 监视器。
