概览

优势和特点
产品详情

优势和特点

SPI 兼容端口
引脚可选的轻负载工作模式
- 降压型：FCM、DCM 和突发模式操作
- 升压型：FCM 和 DCM
可选跳线，用于启用扩频调制
可选 PG-HSOF-8-1 MOSFET 和耦合电感器的封装
V_HIGH 和 V_LOW的可选 UVLO 电路
SYNC、CLKOUT、RUN、FAULT、PGOOD 和 PWMEN 引脚

DC2026C Linduino 开发板和 QuikEval 软件允许：
- 当 SW1 开关处于降压/升压位置时，增大或减小 V_LOW/V_HIGH 调节电压
- 使用 SETCUR 引脚改变直流电流限制
- 启用扩频时，对扩频电路的扩频和调制率进行调整
- 监控 LTC7872 的运行状态和故障

产品详情

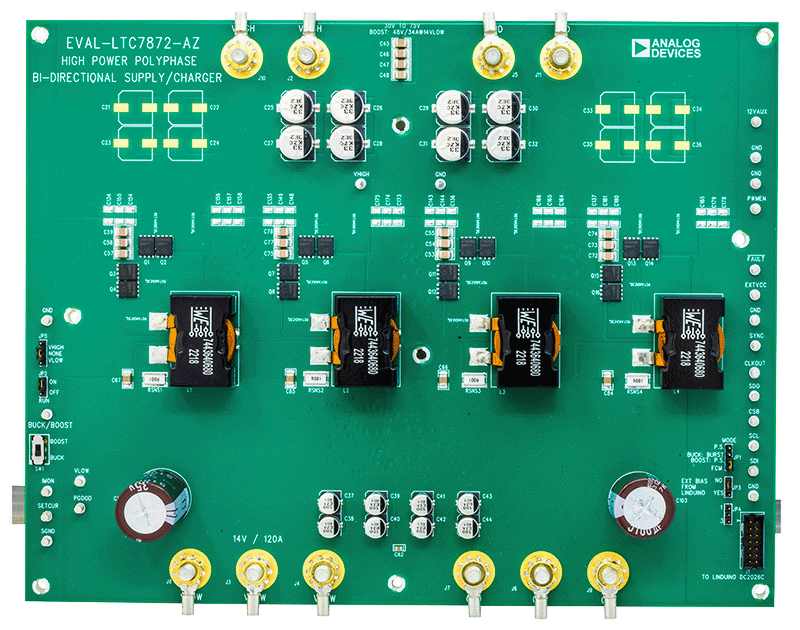

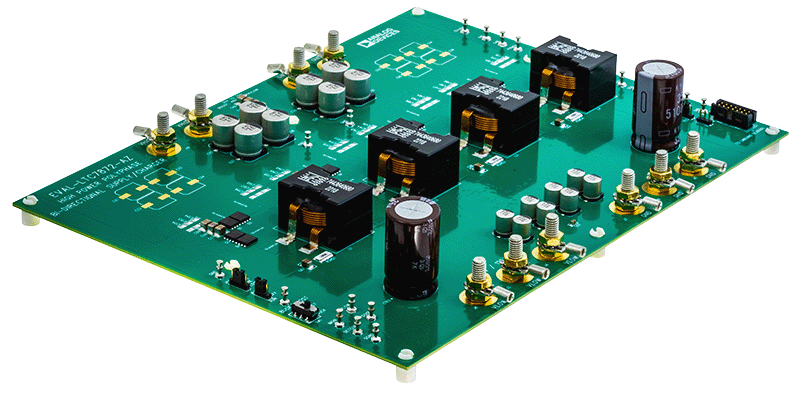

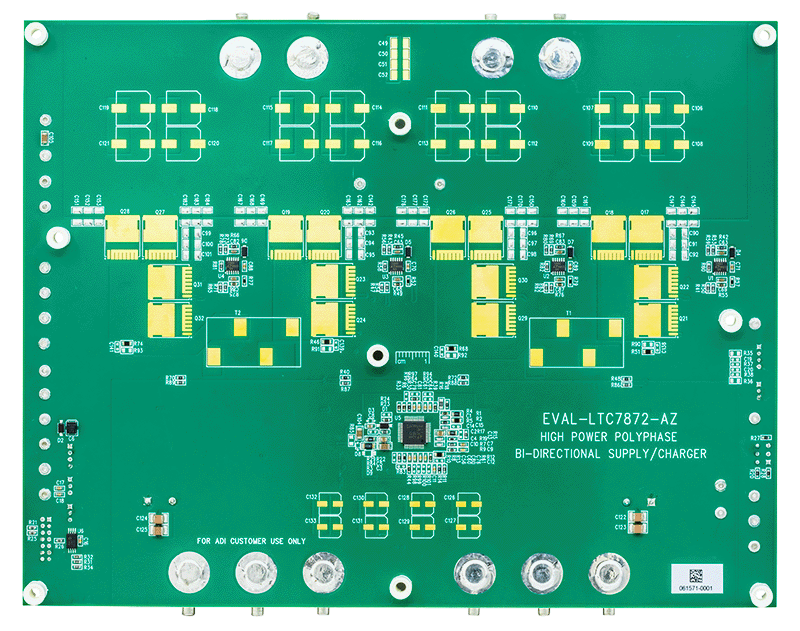

评估板 EVAL-LTC7872-AZ 是一款高功率、高效率、四相双向转换器，具有 LTC7872 和 LTC7060。根据潮流方向，标记 V_HIGH 和 V_LOW 的端子是输入或输出。当开关 SW1 设置为 BUCK 位置时，V_LOW 提供 14V 输出，V_HIGH 为输入，范围为 30V 至 75V，最大负载电流为 120A。当开关 SW1 处于 BOOST 位置时，V_HIGH 提供 48V 输出，而 V_LOW 为 10V 至 14V 输入，其在 14V 输入电压下的最大负载电流为 34A。最大 I_LOW 电流在两个方向上均为 120A。在输入电压范围内以降压方式工作时，最大输出功率是 1.7 kW。当输入电压为 14 V，以升压方式工作时，最大输出功率是 1.6 kW。无论在何种功率流方向上以最大功率运行时都需要外部气流。每相的 MOSFET 由 LTC7060 半桥驱动器驱动。

使用低功耗、高精度 AC/DC 电流感测架构，通过 1mΩ 的低感测电阻，可检测每相的电感器电流。LTC7872 的恒流环路根据 BUCK 引脚的状态为流入或流出 V_LOW 端子的电流提供直流电流限制。该电流可以通过 SETCUR 引脚编程，并通过 IMON 引脚监控。
