EVAL-LT8646SA-AZ

产品详情

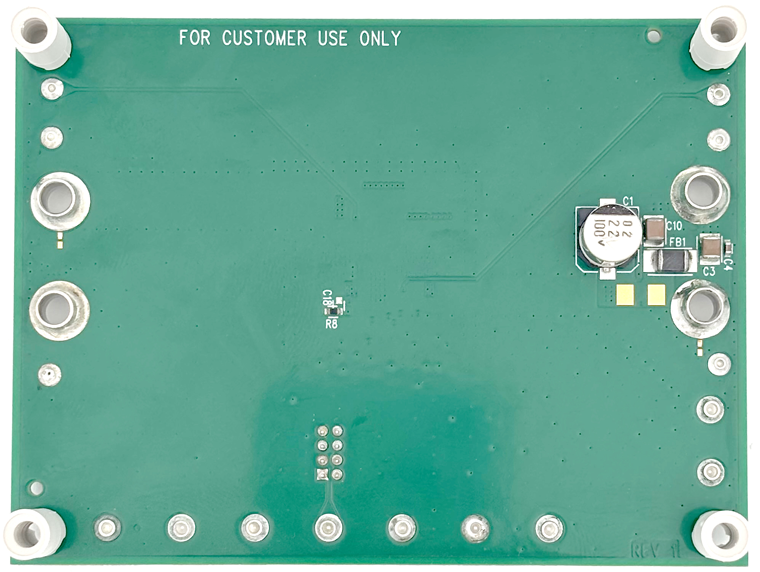

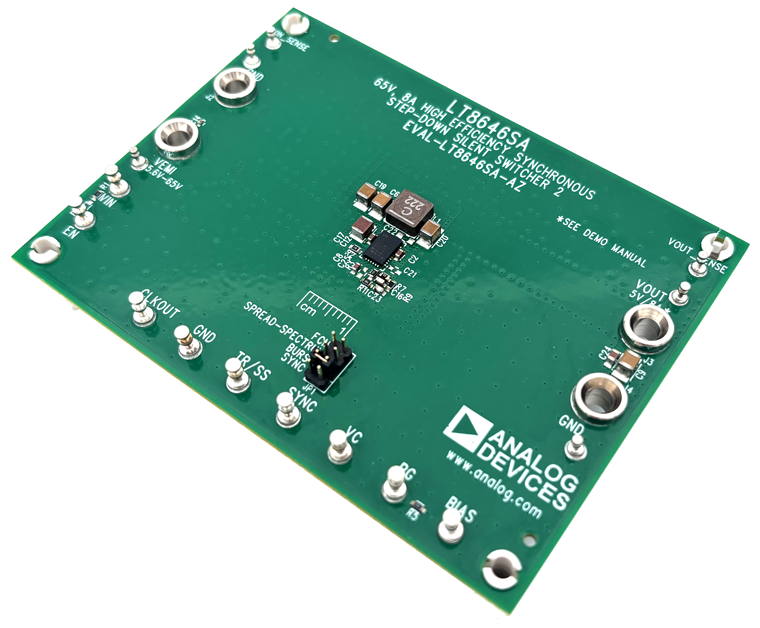

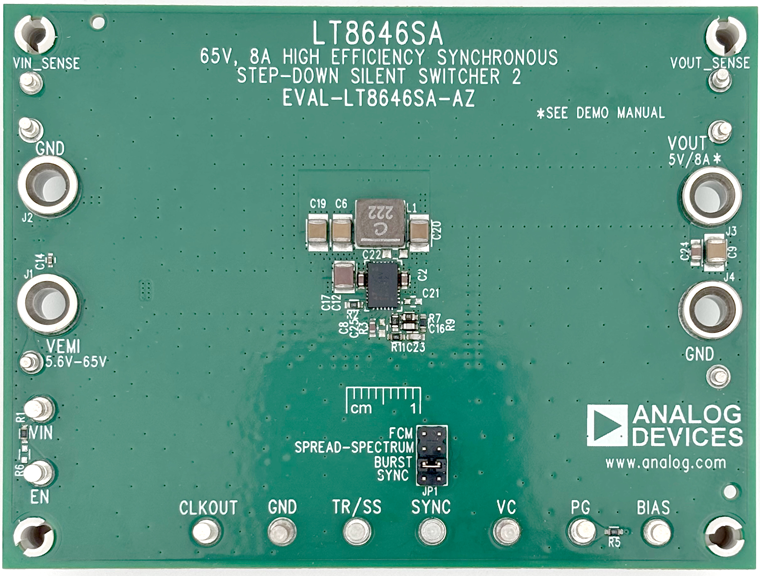

评估电路 EVAL-LT8646SA-AZ 是一款 65V、8A 同步降压型第二代 Silent Switcher^®，具有展频(SSFM)功能，采用 LT8646SA。该评估板设计用于输入电压为 5.6V 至 65V，输出电压为 5V。由于输入范围宽，因此可使用各种输入源，例如汽车蓄电池和工业电源。LT8646SA 是一款紧凑、超低发射、高效且高速的同步单片降压型开关稳压器。集成式旁路电容器可优化所有快速电流环路，能够降低布局敏感性，轻松地将 EMI/EMC 发射降至最低。可选的展频模式可以进一步提高 EMI/EMC 性能。40ns 的快速最小导通时间可实现高频高 V_IN 到低 V_OUT 的转换。

LT8646SA 的开关频率可以通过振荡器电阻或外部时钟进行编程，范围为 200kHz 至 2.2MHz。EVAL-LT8646SA-AZ 的默认频率为 2MHz。演示板上的 SYNC 引脚默认接地（JP1 处于 BURST 位置），以实现低纹波突发模式操作。要与外部时钟同步，请将 JP1 移至 SYNC 并将外部时钟应用到 SYNC 端子。通过移动 JP1 分流器，分别选择扩频模式和强制连续模式 (FCM)。用户指南中的图 1 显示了在突发模式操作下，输入电压为 12V 和 24V 时电路的效率（从 VIN 端子输入以绕过 EMI 滤波器）。用户指南中的图 2 显示了 EVAL-LT8646SA-AZ 板上 LT8646SA 在不同负载条件下的温度上升情况。额定最大负载电流为 8A，但在某些输入电压和热条件下需要降额使用。低开关频率可以通过降低功耗来扩展输出负载能力。用户指南中的图 3 显示，在 400kHz 开关频率下温度上升。

请参阅用户指南了解完整描述。
