LT3046EVK

产品详情

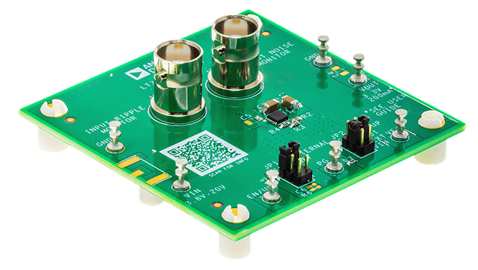

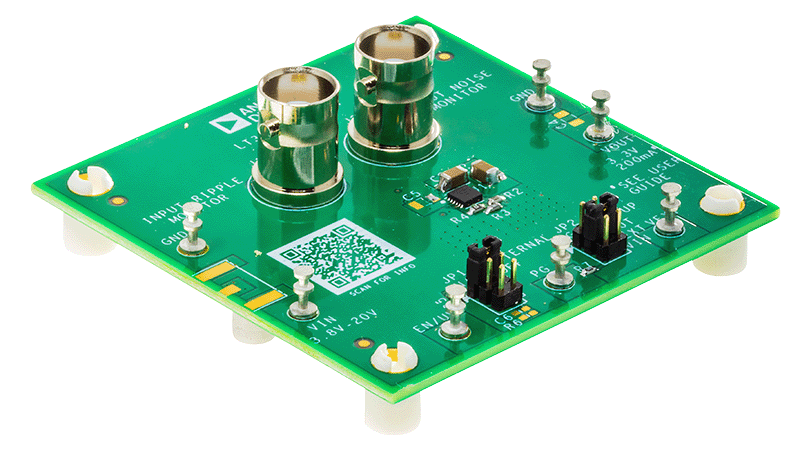

LT3046 评估套件（EV 套件）具有 LT3046，这是一款 20V、200mA 超低噪声、超高电源电压抑制比 (PSRR)、低压差 (LDO) 线性稳压器。

LT3046 EV 套件在 3.8V 至 20V 的输入电压范围内工作。LT3046 提供 200mA 的最大输出电流。除具有超低噪声和超高 PSRR 特性外，该稳压器还提供可编程电源正常功能和可编程限流值。电流监控也可通过检测 ILIM 引脚电压来实现。

内置保护包括反向电池保护、反向电流保护、带折返的内部限流值和带滞后的热限制。

有关 LT3046 的完整详细信息，请参阅 LT3046 数据手册，在使用 LT3046 EV 套件时，必须同时参阅 LT3046  数据手册和本用户指南。

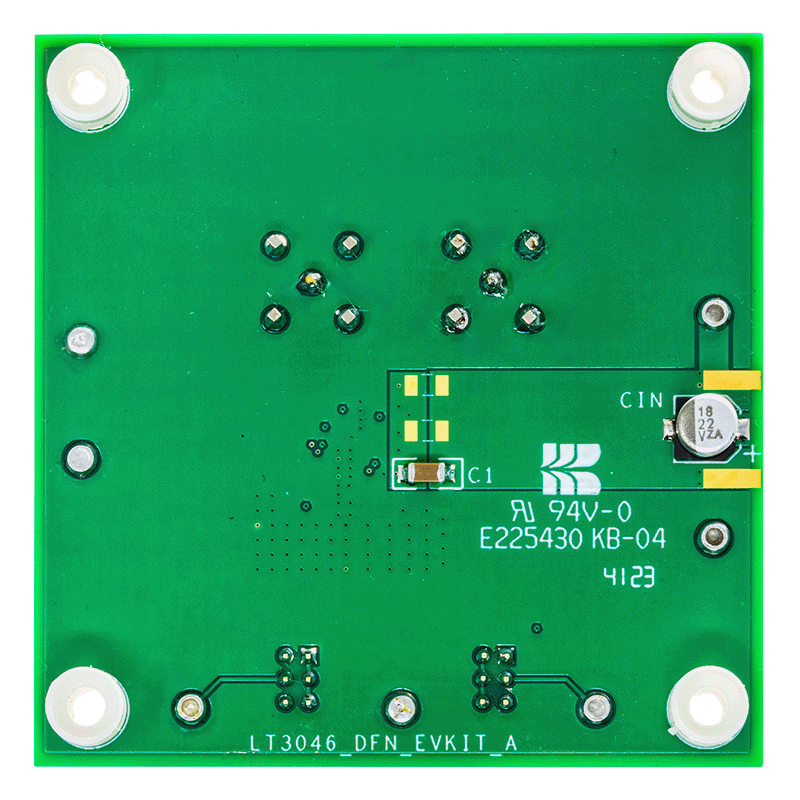

LT3046 EV 套件中的 LT3046 采用 12 引脚、3mm x 3mm 塑料双扁平无引脚 (DFN) 封装，IC 底部带有裸露焊盘。恰当的电路板布局对于最大化热性能而言至关重要。

LT3046 EV 套件页面上提供了设计文件。
