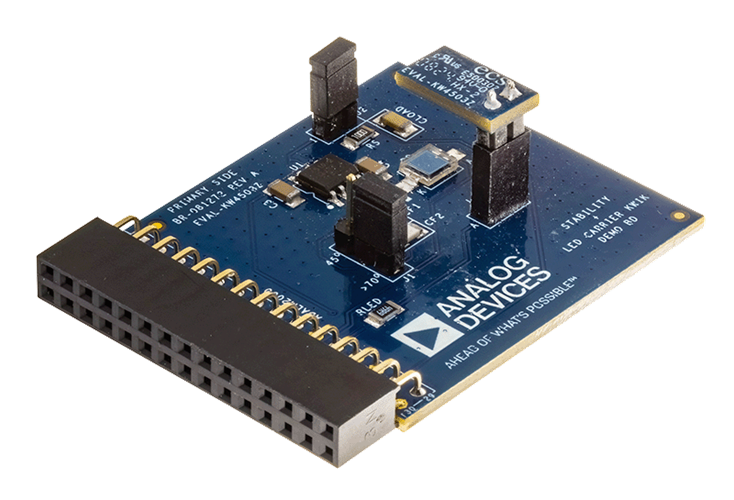

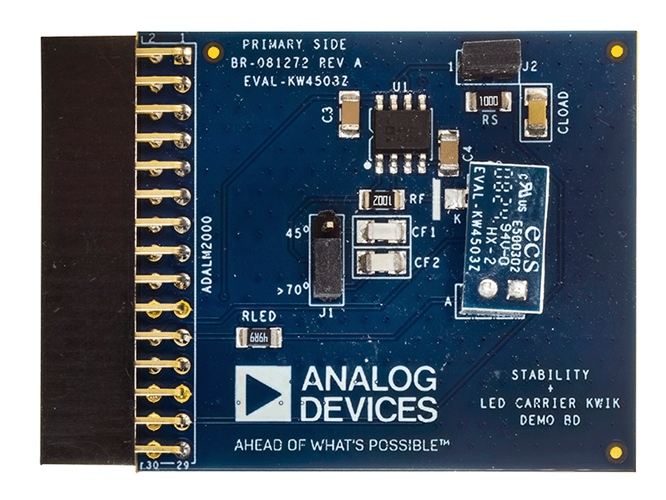

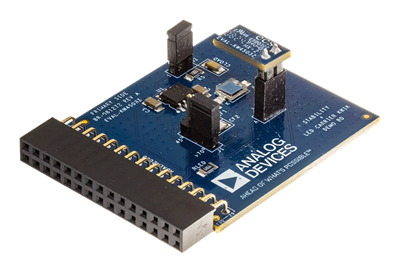

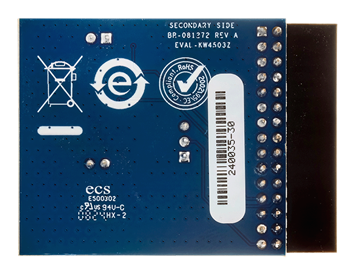

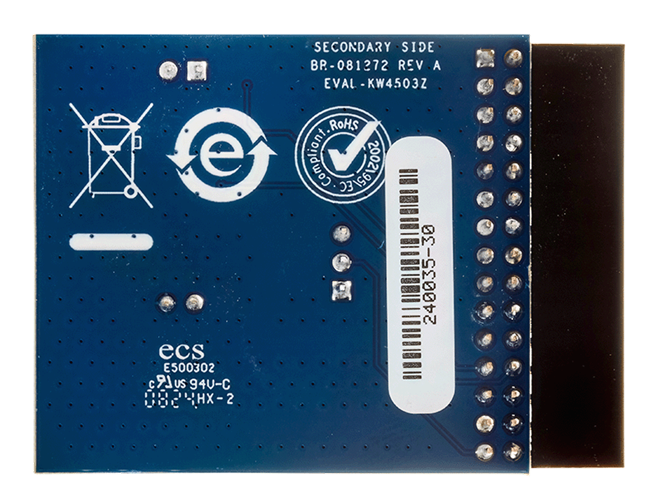

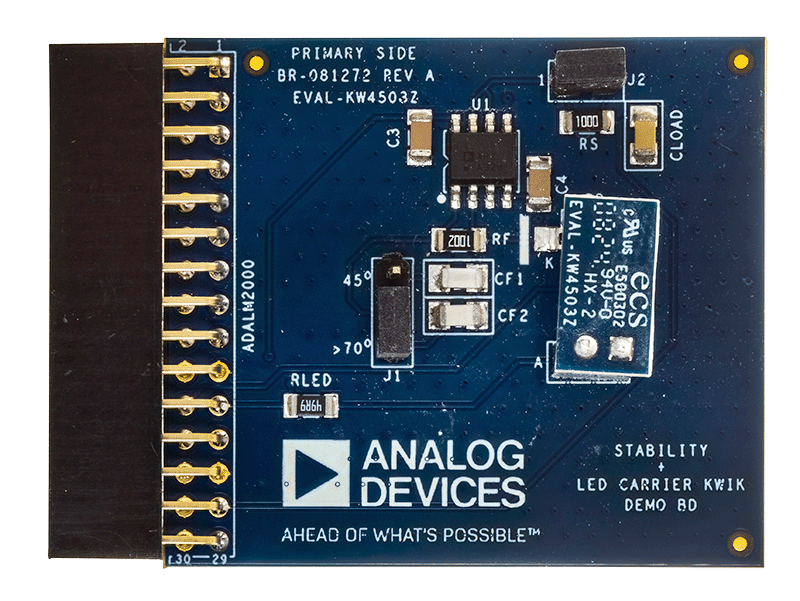

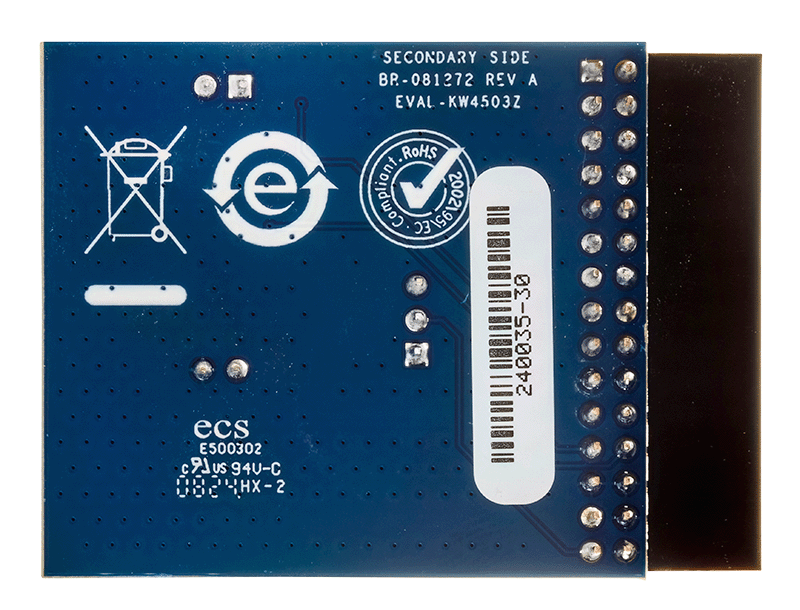

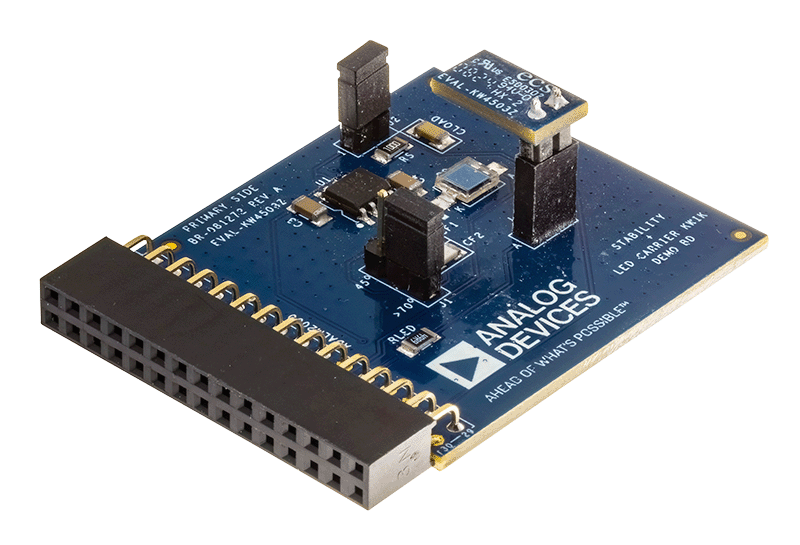

EVAL-KW4503Z

产品详情

EVAL-KW4503Z 是一款集成知识的专业技能 (KWIK) 演示板，旨在让用户熟悉如何预测、测量和模拟运算放大器 (op amp) 的稳定性和相位裕度。它使得配置为跨阻放大器 (TIA) 和驱动电容负载的单位增益跟随器的 ADA4510-2 的稳定性分析成为可能。

EVAL-KW4503Z 使用 ADA4510-2，这是一款双通道、40 V、高精度、低输入偏置电流、低失调电压、低失调电压漂移、低噪声、轨到轨输入和输出运算放大器，可用于信号链的任何点，包括检测、调理和输出驱动。通过采用 Analog Devices, Inc. 专有的 DigiTrim™ 技术，ADA4510-2 实现了一流的低失调漂移（典型值 ±70 nV/°C，最大值 ±500 nV/°C）和低失调电压（典型值 ±5 μV，最大值 ±20 μV），从而简化了精密设计中的温度校准。ADA4510-2 的额定温度范围为 −40°C 至 +85°C 和 −40°C 至 +125°C，采用 8 引脚 SOIC_N 封装。

EVAL-KW4503Z 使用 ADA4510-2 的一个通道进行 TIA 稳定性 KWIK 演示，该演示提供了一个实际操作平台，允许用户从三个补偿选项中进行选择：使用 ADA4510 精密 CMOS 放大器的边际稳定设计、具有 45° 相位裕度的设计和具有 >70° 相位裕度的设计。

EVAL-KW4503Z 使用 ADA4510-2 的另一个通道进行电容负载稳定性 KWIK 演示，该演示提供了一个实践平台，展示如何稳定驱动 1nF 电容负载的精密 10 MHz 运算放大器。

TIA 演示和电容负载演示均组合到单个易于使用的电路板中，可直接插入 ADALM2000。

应用

• 高等教育
