EVAL-ADV7281

产品详情

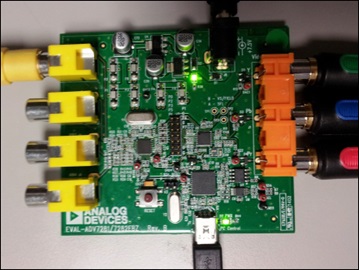

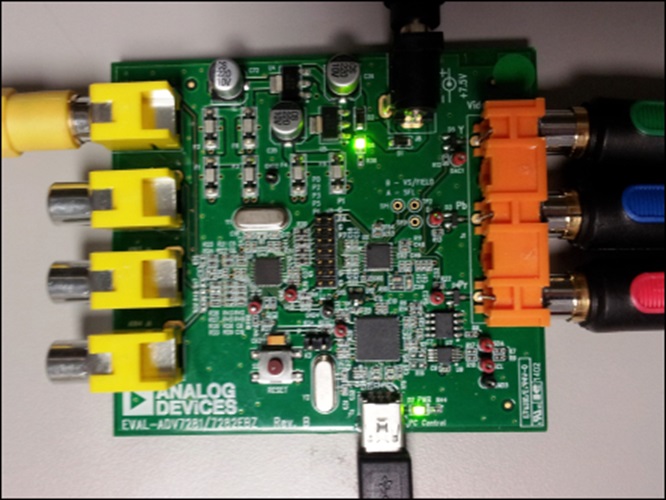

EVAL-ADV7281EBZ是用于ADV7281的评估板。 EVAL-ADV7281EBZ由一个ADV7281视频解码器和一个ADV7391视频编码器组成。

模拟视频馈入视频输入端（Ain1至Ain4）。 来自视频输入端的模拟视频馈入ADV7281视频解码器。 ADV7281视频解码器将模拟视频转换为8位ITU656数字流。

ADV7281的ITU656数字输出流馈送至接头J5并馈入ADV7391视频编码器。 ADV7391视频编码器将数字流转换为模拟YPbPr输出。 模拟YPbPr输出馈送至EVAL-ADV7281EBZ上的视频输出连接器。
