概览

优势和特点

  • 支持 USB 2.0 数据传输
    • 低速 (1.5 Mbps)
    • 全速 (12 Mbps)
    • 高速（480 Mbps）
  • 标准 USB A 型和 B 型连接器
  • 来自电缆或外部电源的上游 5 V 电源
  • 来自外部电源的下游电源
  • 接受 3.3 V 或 5 V 外部电源
  • 下游侧 PGOOD（电源良好）指示灯
  • 可选连接外部时钟
  • 连接测试点的选项
  • 20 引脚、SOIC_IC 封装选项，爬电距离为 8.3 mm

产品详情

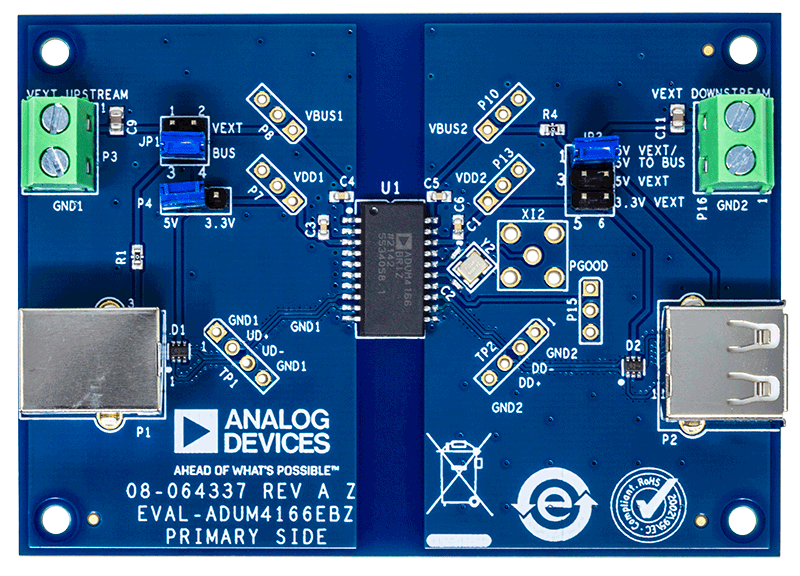

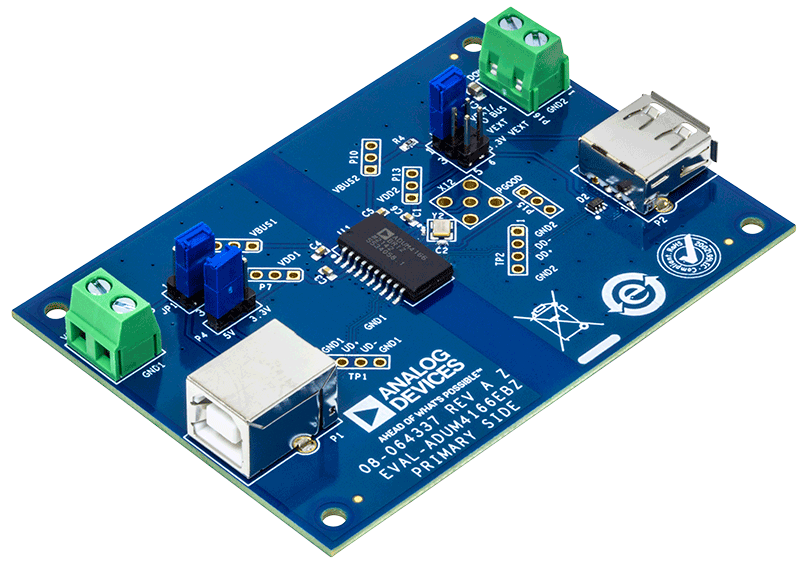

EVAL-ADuM4165EBZ 和 EVAL-ADuM4166EBZ 可以快速轻松地评估 ADuM4165 和 ADuM4166 USB 隔离器，无需额外组件，即可直接连接到 USB 主机和外设。ADuM4165/ADuM4166 采用 ADI 公司的 iCoupler® 技术，将隔离器通道、USB 收发器、电源和时序电路、控制逻辑和内部端电极、上拉和下拉元件集成到单个 20 引脚、宽体、增加爬电距离的 SOIC_IC 封装中。

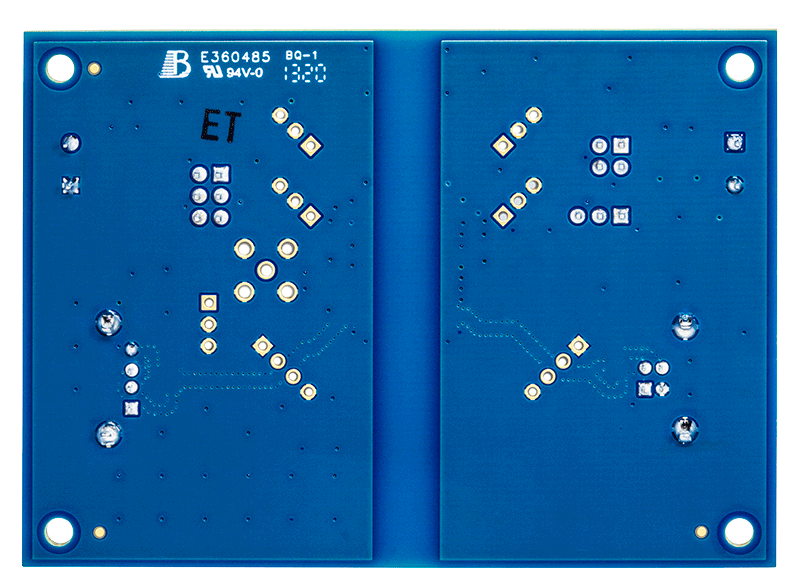

这些评估板针对隔离器的每一侧都有单独的接地平面和电源平面。这种分离使我们能够对 ADuM4165/ADuM4166 进行评估，这些套件的两侧之间具有电气隔离。但这些板没有经过高电压安全认证，并且只能由合格的人员进行测试。

可以从连接的 USB 主机向上游侧提供电源，而下游侧需要外部电源。

有关 ADuM4165/ADuM4166 的完整详细信息，请参阅 ADuM4165/ADuM4166 的数据手册。在使用 EVAL-ADuM4165EBZ 和 EVAL-ADuM4166EBZ 时，必须同时参阅本用户指南。

技术与领域

相关产品

使用入门

需要的设备

  • 信号发生器或 USB 主机（例如笔记本电脑）
  • USB 外设（例如，鼠标、耳机、大容量存储器或网络摄像头）
  • 示波器
  • 电源（一个或两个输出）
