EVAL-ADRF6821

产品详情

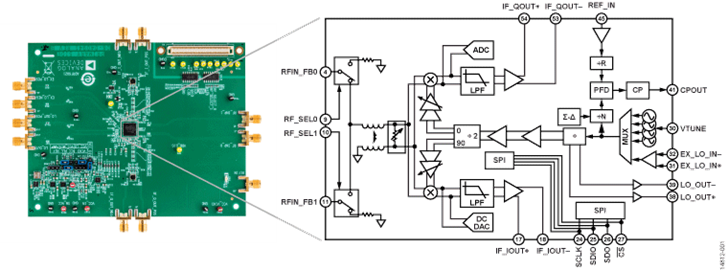

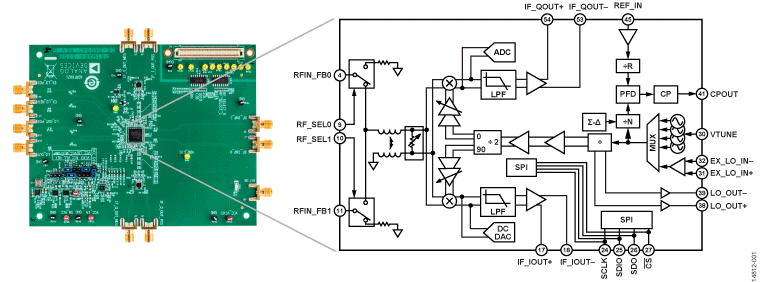

ADRF6821-EVALZ用于评估ADRF6821的性能。评估板包含ADRF6821、适合SDP-S控制器板的连接器、电源连接器、调节器和超小A型(SMA)连接器。ADRF6821-EVALZ需要SDP-S控制器板以便对ADRF6821进行编程。ADRF6821-EVALZ是一个4层Rogers印刷电路板(PCB)。

ADRF6821是一个高性能、宽带解调器解决方案，支持450 MHz至2800 MHz的射频(RF)范围。这个高度集成的器件包括2:1输入RF开关；集成RF巴伦；正交解调器、集成锁相环(PLL)/电压控制振荡器(VCO)；以及集成中频(IF)放大器和模数(ADC)驱动器。该器件支持高达500 MHz的输入/输出带宽，具有15 dB可编程衰减。ADRF6821中的集成式PLL/VCO在900 MHz至5600 MHz范围内提供2×本振(LO)信号。

ADRF6821数据手册提供了更多信息，在使用评估板时应加以参考。
